För att få de inlagda trådarne att ordentligt sluta intill, pådrifver man dem, då de vilja »bli efter», med en s. k. kabeltång. Denna liknar en vanlig smidestång, dock att käftarna bilda en cirkelomkrets, som noga passar efter kabeln. Då käftarna gripit öfver kabeln, hopdragas de derigenom att en länk skjutes öfver skänklarne, som böra vara temligen långa (omkring 2 fot). Sprinten är något utstående och stålad, för att mottaga de slag af en slägga, medelst hvilka tången framdrifves på kabeln.
Kap. XX. (Tilläggs-kapitel.)
Olsens bokstafstrycktelegraf; koinpenseringsinrättning till Carlanderska apparaten; brandtelegrafer.
Sedan Olsens apparat numera blifvit till begagnande vid Kongl. Telegrafverket antagen, bör densamma i läroboken beskrifvas, ehuru den nu icke kan inkomma på sin rätta plats.

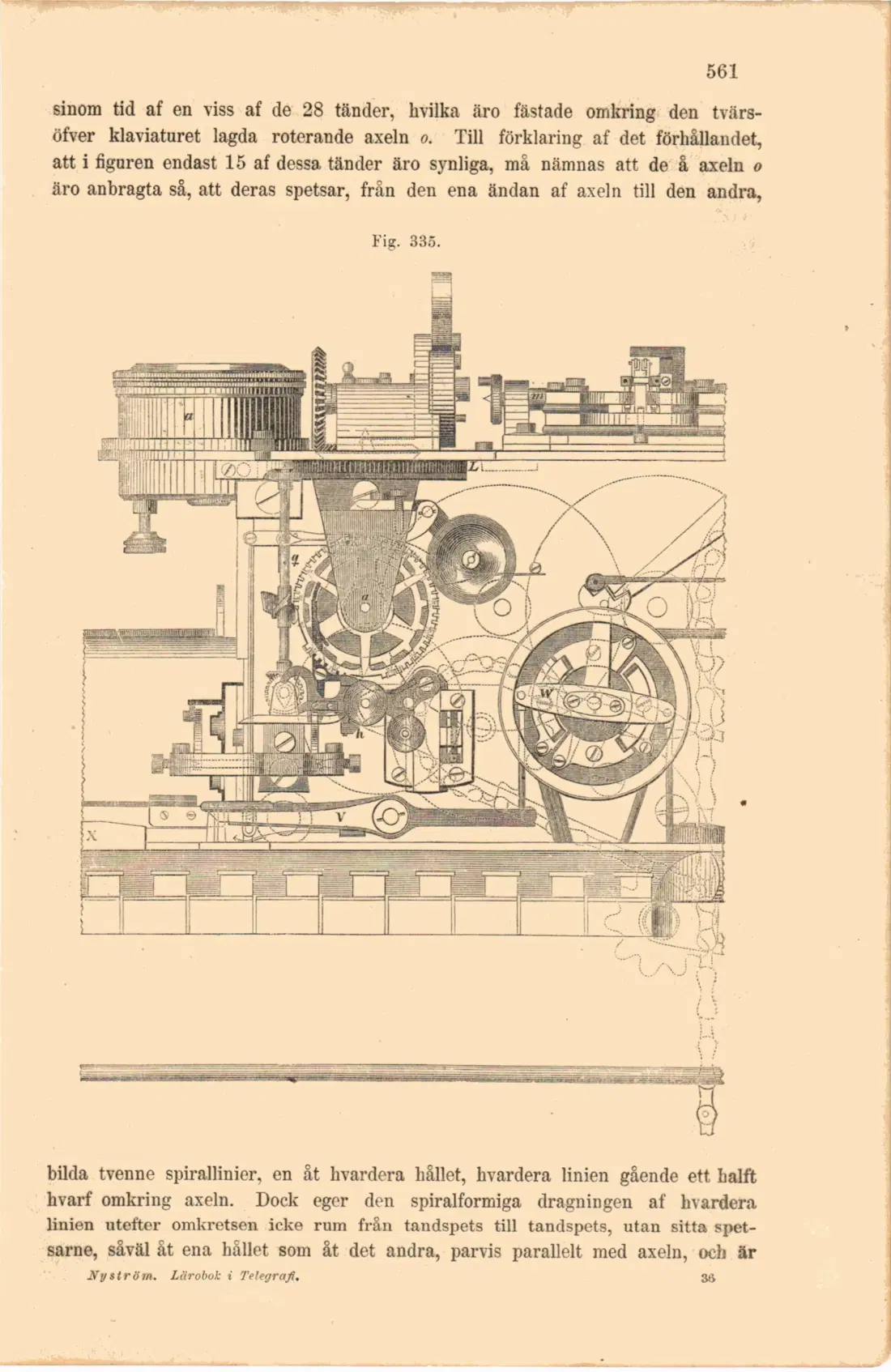

Den af de här förut beskrifna telegrafapparaterna, som den Olsenska (figg. 335—341) närmast ansluter sig till, är Hughe's apparat (sidd. 347—363). På Olsens apparat hafva vi, likasom å Hughes', ett fritt roterande typhjul, uppsatt å en hylsa på axeln a (fig. 335, följ. sida) samt vid omkretsen urtaget i radial riktning så, att derigenom hafva uppkommit 52 från hvarandra åtskiljda, fyrkantiga tappar, å hvilkas utåt vända ändar alfabetets bokstäfver äfvensom siffror och skiljetecken äro i upphöjd teckning utförda. Dessutom finnas vid samma hjuls omkrets tvenne större urtagningar eller s. k. blanka fält, hvardera i utrymme motsvarande 4 tappar.
Midt under typhjulet synes tryckrullen Ji, öfver hvilken det papper löper fram, som skall upptaga bokstafstrycket. Den hufvudsakliga anordningen är nu den, genom hvilken åvägabringas, att tryckrullen kastas emot typhjulet, just när den bokstaf på detta sednare befinner sig nederst, som skall på papperet af-tryckas. Medelst elektricitetens tillhjelp genomföres denna anordning; på mekanisk väg åvägabringas de för ändamålet erforderliga strömslutningarne, hvilka måste till sina tidpunkter vara ytterst noggrant afpassade.
Till instrumentet hör ett klaviatur med 28 tangenter, af hvilka 9 + 9 = 18 äro med de främre ändarne synliga i fig. 335. Dessa tangenter, af hvilka hvar och en på öfre sidan blifvit märkt med dels en bokstaf, dels en siffra eller ett skiljetecken, äro afsedda för åvägabringande af strömslutning i det med hänsyn till tryckning af en viss bokstaf, siffra eller skiljetecken rätta ögonblicket.
Hvar och en tangent T (fig. 336, se sid. 562) utgör en tvåarmad häfstång, vid midten hvilande på den hvassa eggen af en jernlineal samt på denna egg rörlig. När den främre (högra) ändan af en tangent tryckes ned, kommer den bakre (venstra) ändan att lyfta upp ett i vertikal riktning rörligt stålstycke, sprinten n. Den framtill uppskjutande hvassa kanten af denna sprint träffas i
