elektricitet till mottagningsapparaten. Kär åter hufvudströmmen upphör, går induktionsströmmen genom elektromagneterna i riktning frän linien till jorden. Härigenom utöfva ifrågavarande elektromagneter på linien en urladdande verksamhet. Denna verkan understödjes genom de vid C befintliga kondensatorerna med de mellan dem, på sätt figuren utvisar, insatta motståndsrullarne r. Inverkan af elektromagneterna i/, modereras derigenom att de uti spiralerna instuckna jernstyckena antingen, medelst jernproppar, förenas med hvarandra till tvenne hvar för sig sammanhängande elektromagneten, eller afdelas i skiljda jernstycken.
A särdeles långa linier anbringas äfven vid midten en afledning med stort motstånd och uti hvilken en elektromagnet ingår.
A rimsan på mottagningsstationen bildas skriften förmedelst strömmens verkan på det kemiskt preparerade papperet.
KAP. XVI. ■
Kabeltelegrafering.
§ 126. Såsom redan i § 98, sid. 260, blifvit antydt, förflyter en viss tid, innan någon verkan af en ströminsläppning, som vid ena ändan af en telegraf-linie åvägabringas, vid den motsatta ändan af linien kan bemärkas, huru känsligt det instrument än må vara, som der används, för att dylik verj;an gifva till känna.

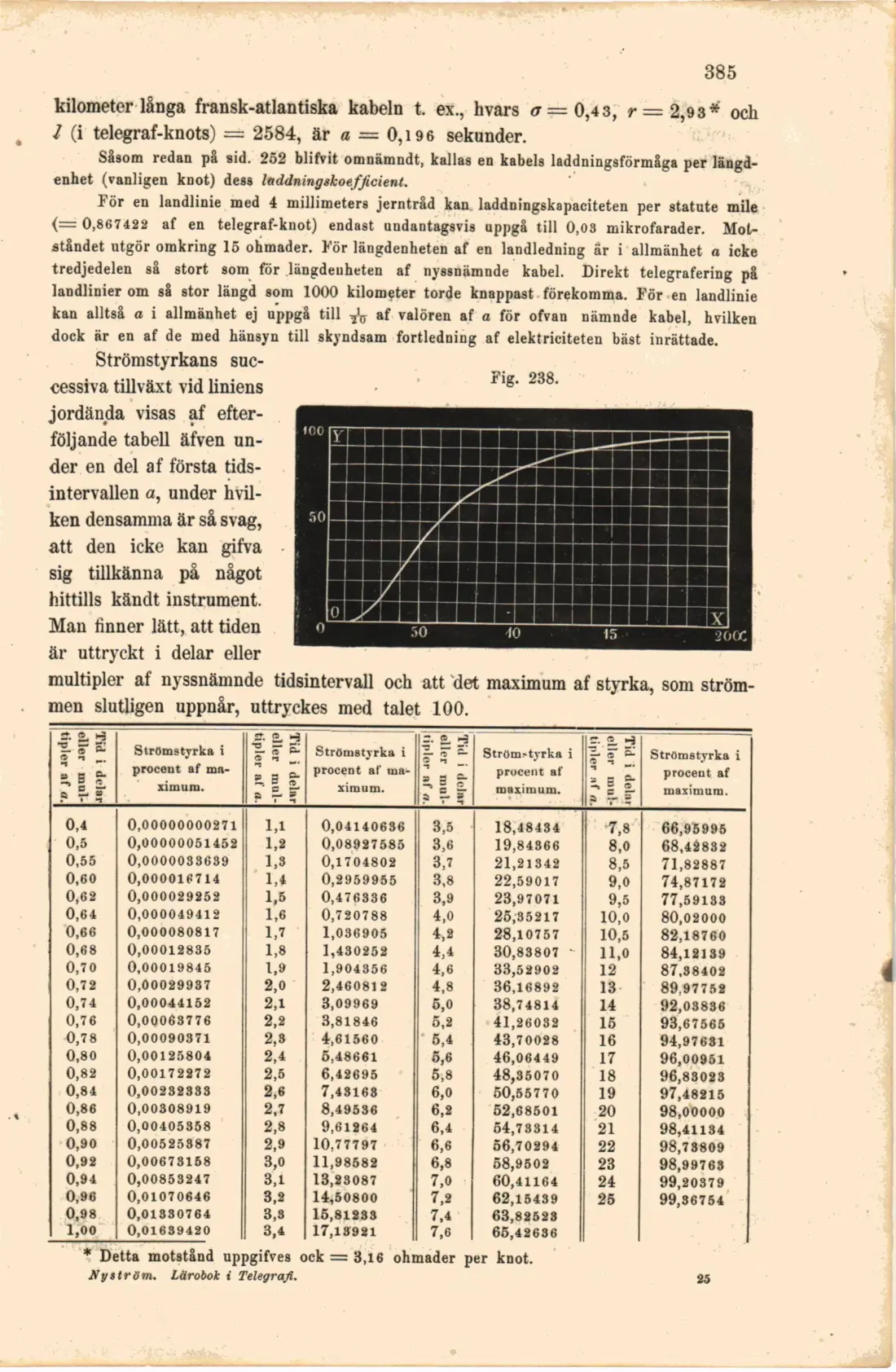

Uti fig. 238, följ. sida, har den horisontala linien O X blifvit delad i 20 lika delar, utmärkande tidsenheter, räknade ifrån ströminslüppningens början, hvilket tidsmoment representeras af punkten 0. På linien O Y åter äro i tiotal af procent utsatta måtten för de särskilda valörerna af strömmens intensitet _vid liniens med batteriet icke förbundna ända (jordändan, mottagningsstationen) under perioden för variation i strömstyrkan derstädes. Kroklinien representerar strömstyrkans successiva tillväxt under de särskilda tidsmomenten af nämnde period, intilldess att densamma uppgår till sitt maximum, vid hvilket den förblifver, så länge ströminsläppningen vid motsatta ändan fortgår oförändrad. Såsom man finner af figuren, har vid slutet af den första tidsenheten nämnde kurva ej märkbart höjt sig öfver noll-linien för strömstyrkan. Ännu under första delen af nästa tidsenhet är strömstyrkan knapt märkbar. Emellertid har just den tidsintervall, under hvilken ingen strömning vid liniens jordända gifver sig på det känsligaste instrument tillkänna, blifvit tagen till enhet för dè på
0 X utsatta tidsmåtten. Verkliga storleken af denna tidsintervall varierar med ledningarnes beskaffenhet. Vanligen betecknas den med bokstafven a. För en till hela sin längd i alla afseenden likartad linie är ifrågavarande tidsintervall, uttryckt i sekunder,
a == 0,00000002 332 . ff . r . P,
1 hvilket uttryck a utmärker laddningskapaciteten i mikrofarader, r motståndet i ohmader, bådadera per engelsk knot, och l längden i knöts. För den 4734
