Sida 383
XV. Bokstafstrycktelegrafer; kemiska och kopieringstelegrafer
•383
kommer i nedre raden utan att derjemte ett hål finnes i den öfre. I ena fallet bildas ett streck; i det andra en prick.

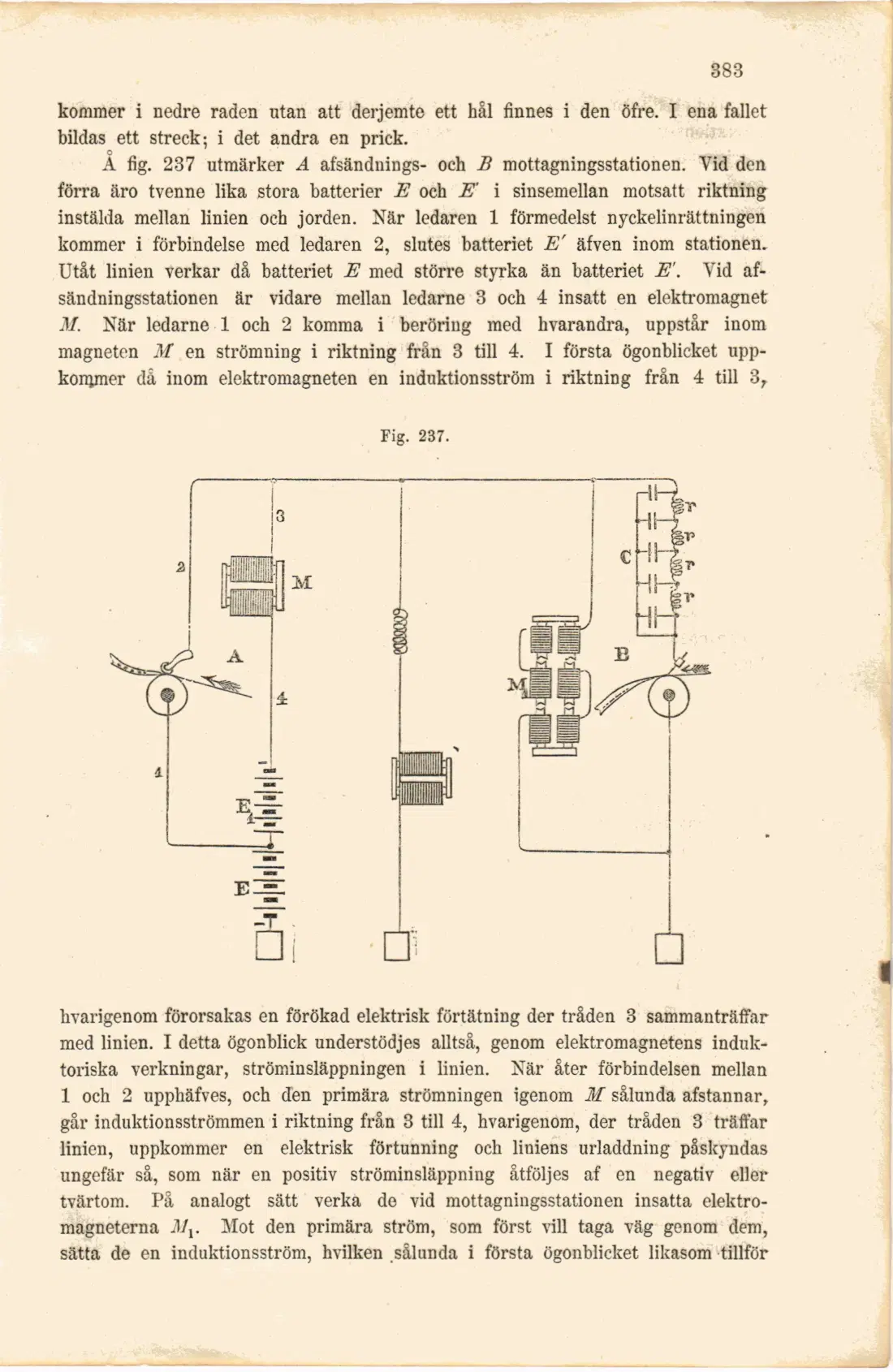

A fig. 237 utmärker A afsändnings- och B mottagningsstationen. Vid den förra äro tvenne lika stora batterier E och E' i sinsemellan motsatt riktning instälda mellan linien och jorden. När ledaren 1 förmedelst nyckelinrättningen kommer i förbindelse med ledaren 2, slutes batteriet E' äfven inom stationen. Utåt linien verkar då batteriet E med större styrka än batteriet E'. Vid afsändningsstationen är vidare mellan ledarne 3 och 4 insatt en elektromagnet M. När ledarne 1 och 2 komma i beröring med hvarandra, uppstår inom magneten M en strömning i riktning från 3 till 4. I första ögonblicket uppkommer då inom elektromagneten en induktionsström i riktning från 4 till 3,
Fig. 237.
hvarigenom förorsakas en förökad elektrisk förtätning der tråden 3 sammanträffar med linien. I detta ögonblick understödjes alltså, genom elektromagnetens induk-toriska verkningar, ströminsläppningen i linien. När åter förbindelsen mellan 1 och 2 upphäfves, och den primära strömningen igenom M sålunda afstannar, går induktionsströmmen i riktning från 3 till 4, hvarigenom, der tråden 3 träffar linien, uppkommer en elektrisk förtunning och liniens urladdning påskyndas ungefär så, som när en positiv ströminsläppning åtföljes af en negativ eller tvärtom. På analogt sätt verka de vid mottagningsstationen insatta elektromagneterna Mx. Mot den primära ström, som först vill taga väg genom dem, sätta de en induktionsström, hvilken sålunda i första ögonblicket likasom tillför
