batteriets kolpol; den ena häfstången (A) är förenad med linien, den andra häfstången (B) med jorden. Nedtryckes nu häfstången A, så kommer städet och på samma gång batteriets kolpol i förbindelse med linien, under det att klacken och på samma gång batteriets zinkpol är genom häfstången B förenad med jorden. Nedtryckes åter B (men icke A), så kommer städet (kolpolen) i

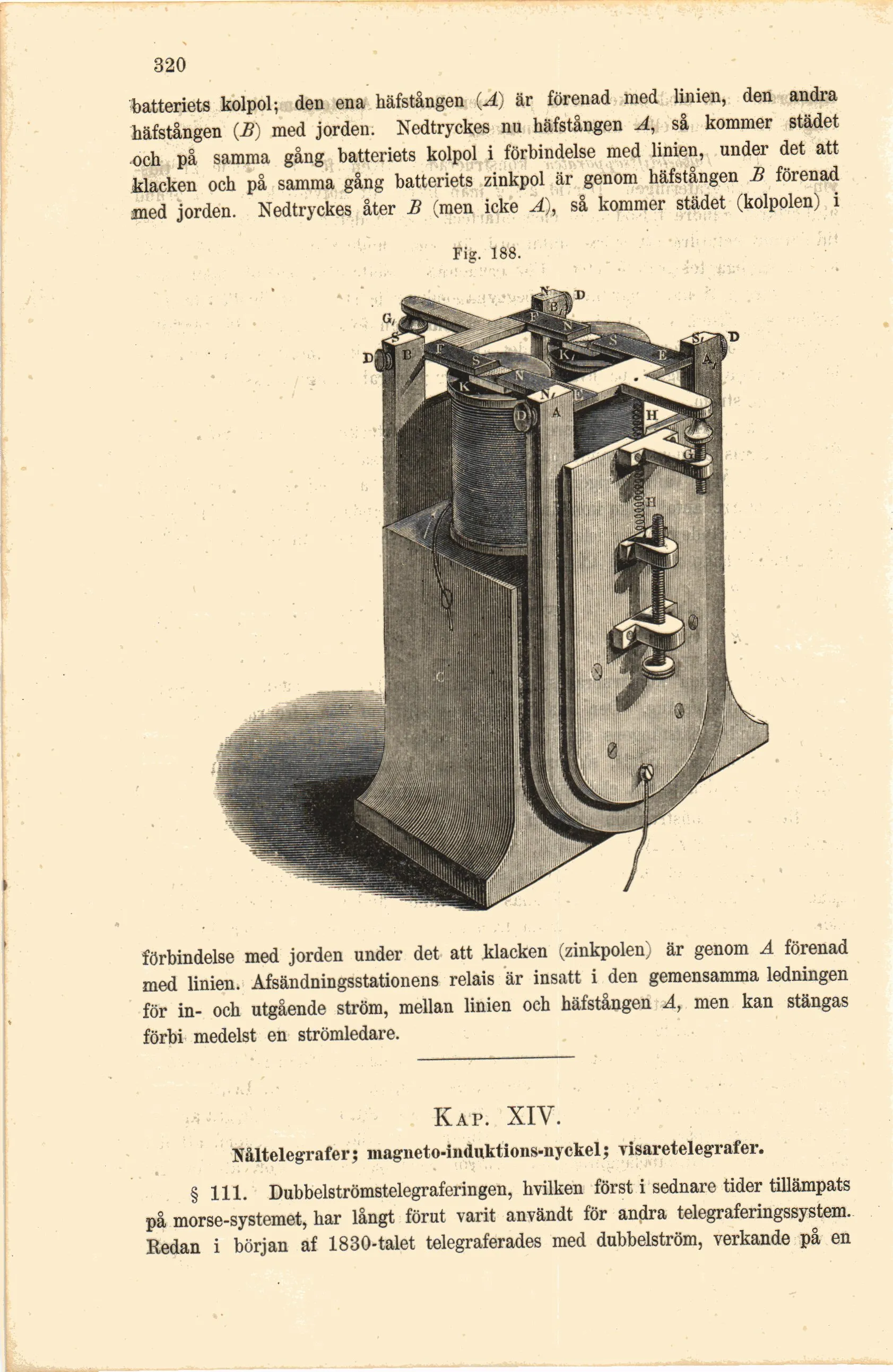

Fig. 188.

förbindelse med jorden under det att klacken (zinkpolen) är genom A förenad med linien. Afsändningsstationens relais är insatt i den gemensamma ledningen för in- och utgående ström, mellan linien och häfstången A, men kan stängas förbi medelst en strömledare.

KAP. XIV.

Nåltelegrafer; magneto-induktions-nyckel; visaretelegrafer.

§ 111. Dubbelströmstelegraferingen, hvilken först i sednare tider tillämpats på morse-systemet, har långt förut varit användt för andra telegraferingssystem. Redan i början af 1830-talet telegraferades med dubbelström, verkande på en
