X. Telegrafering på sluten kedja
216
kunna förminskas derigenom, att tiden för ifrågavarande beröring förlängdes, för hvilket ändamål beröringen skulle kunna förmedlas genom en tillräckligt mjuk fjeder. Yid nu i fråga varande telegraferingsmetod utfalla emellertid de särskilda teckenelementerna alltid större än vid vanlig telegrafering på öppen kedja.
§ 82. Telegrafering på sluten kedja kan ock anordnas så, att ingen ström cirkulerar i linien (i afledningsfritt tillstånd), ehuru batterierna äro, när telegrafering icke pågår, vid de båda ändstationerna i förbindelse med linien, samt tillika så, att bildning af bokstafselementer eger rum endast under det att häfstången är i beröring med städet. Batterierna å ändstationerna hafva då samma pol (zinkpolen) stäld utåt linien samt böra till elektromotoriska kraften vara lika.
Fig. 139 a.
Från ändstationerna gå derföre lika starka strömmar i motsatt riktning ut på linien, hvadan ingen verksam ström förefinnes i denna förr, än hon på något ställe sättes i förbindelse med jorden. Genom en sådan åtgärd skaffar man hvardera batteriet en ledningskedja för sig, så att samtliga mottagningsapparaterna blifva neddragna: en del af strömmen från det ena batteriet, de öfriga af strömmen från det andra batteriet.

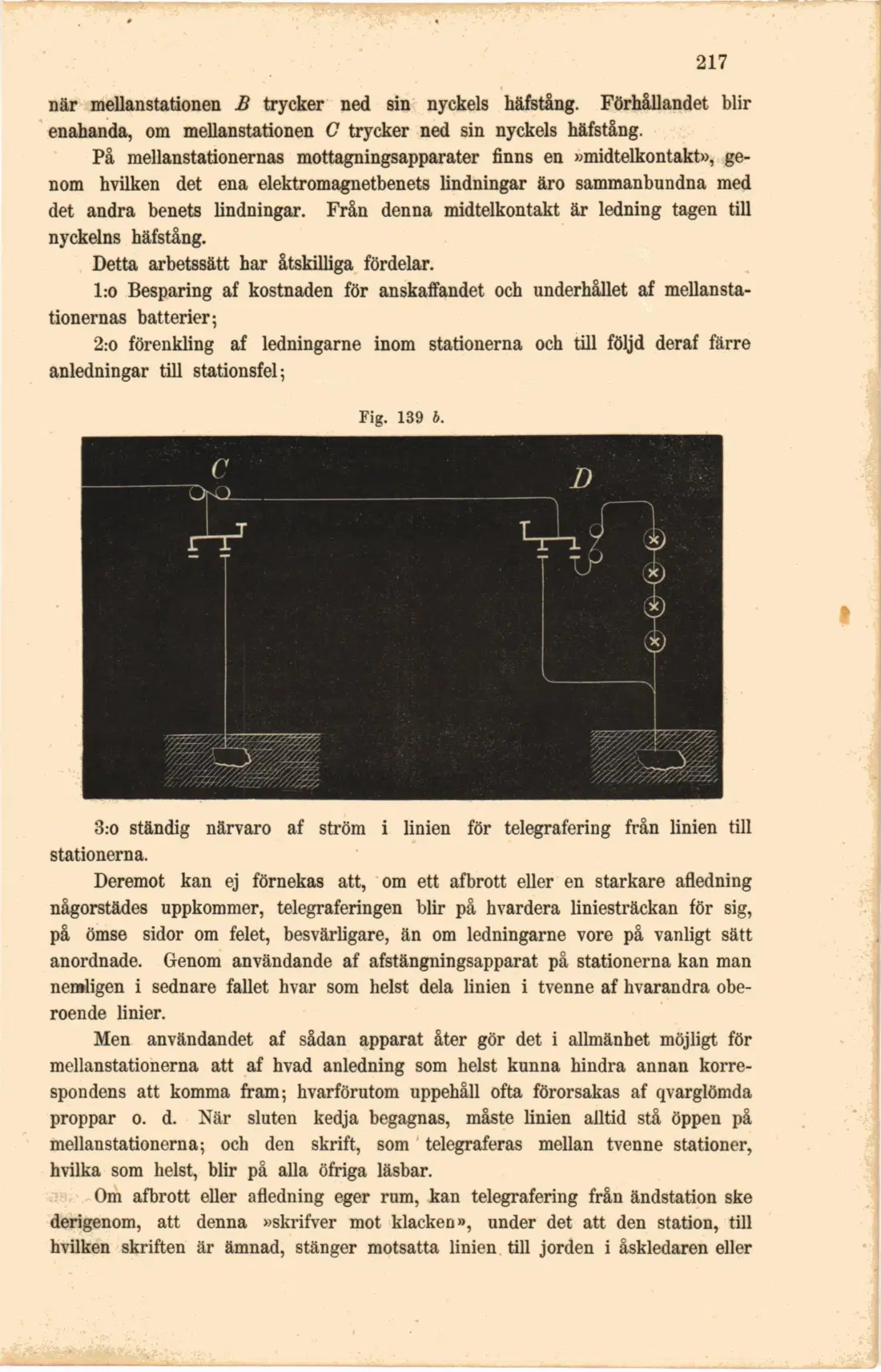

Ledningarnes anordnande visas schematiskt i fig. 139 (ø och b). När ändstationen A trycker ned nyckeln, kommer dess eget batteri ur ledningen, och batteriet vid stationen B blir slutet genom mottagningsapparaterna vid B, C och B. Dessa apparaters häfstänger neddragas följaktligen hvarje gång nyc-kelhäfstången vid A träffar sitt städ. Förhållandet blir enahanda, när ändstationen B trycker ned sin nyckels häfstång.
Om åter en mellanstation, t. ex. B, trycker ned sin nyckels häfstång, så blir batteriet vid A slutet genom mottagningsapparaten derstädes samt batteriet vid B slutet genom mottagningsapparaterna vid C och B. Samtliga mottagningsapparaterna på linien (utom möjligen den vid B) blifva sålunda neddragna,
