Lärobok i telegrafi

•322

den ena nordpol, den andra sydpol uppåt. Ledningarne äro för öfrigt satta så, att när handtaget föres åt venster eller höger, kastas nålen äfven till venster eller höger, d. v. s. handtagets och nålens rörelser följas åt.

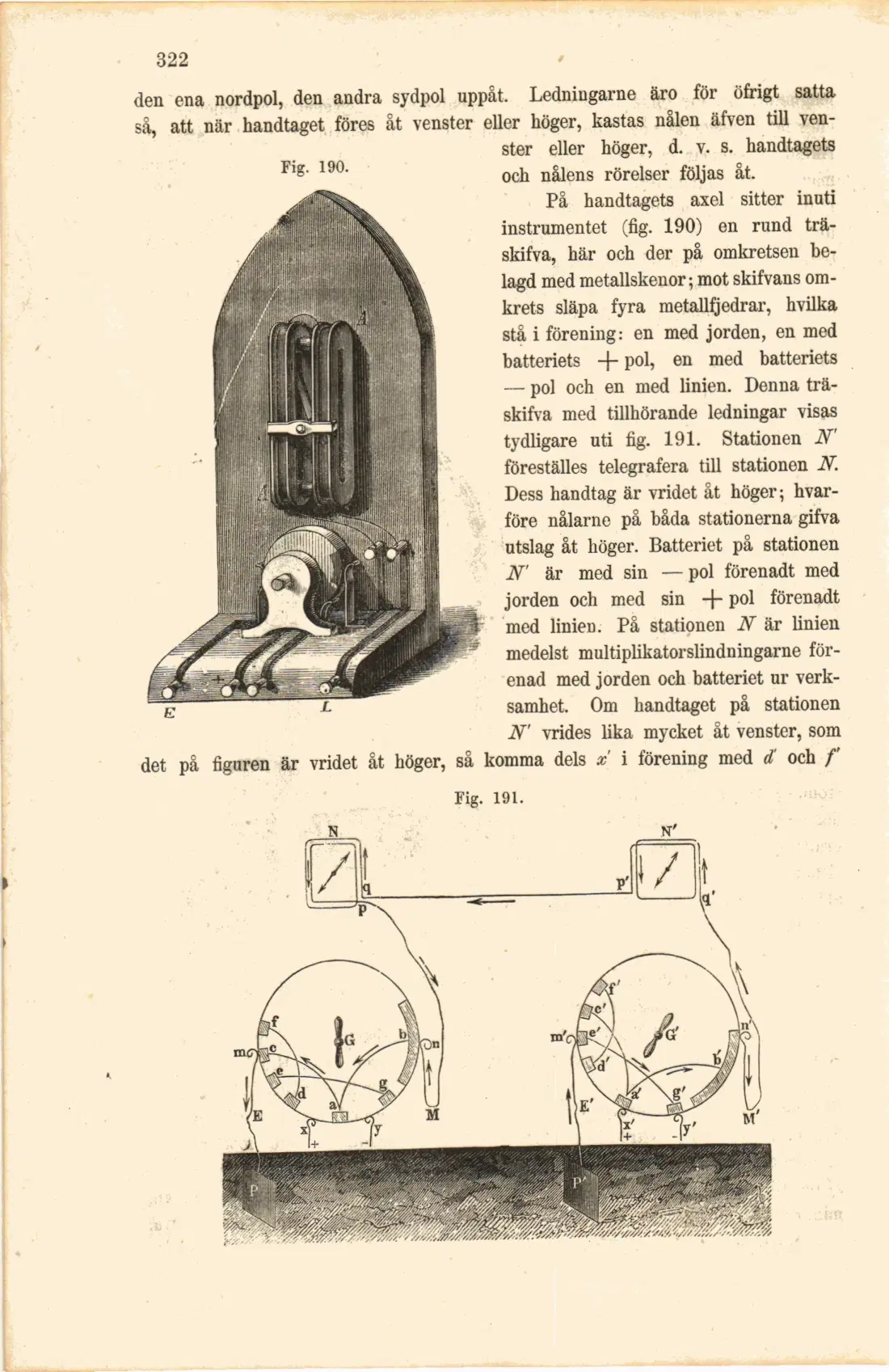

På handtagets axel sitter inuti instrumentet (fig. 190) en rund trä-skifva, här och der på omkretsen belagd med metallskenor; mot skifvans omkrets släpa fyra metallfjedrar, hvilka stå i förening: en med jorden, en med batteriets -f- pol, en med batteriets — pol och en med linien. Denna trä-skifva med tillhörande ledningar visas tydligare uti fig. 191. Stationen N' föreställes telegrafera till stationen N. Dess handtag är vridet åt höger; hvarföre nålarne på båda stationerna gifva utslag åt höger. Batteriet på stationen N' är med sin — pol förenadt med jorden och med sin -f- pol förenadt med linien. På stationen N är linien medelst multiplikatorslindningarne förenad med jorden och batteriet ur verksamhet. Om handtaget på stationen N' vrides lika mycket åt venster, som det på figuren är vridet åt höger, så komma dels x i förening med d och f

Fig. 191.

Fig. 190.
