XV. Bokstafstrycktelegrafer; kemiska och kopieringstelegrafer
•366
pä afsändningsstationen. En ström cirkulerar då i ledningen, och papperet på mottagningsstationen färgas blått, utom vid de tillfällen stiftet på afsändningsstationen passerar de på papperet befintliga oledande linier, af hvilka bokstäfverna äro bildade. Vid dessa tillfällen uppkomma afbrott i ledningen och i följd deraf mot skriften svarande hvita mellanrum på mottagningsstationens papper, hvilket sålunda får skriften tecknad med hvitt på blått.
Bakewelfs apparat har, lika litet som en äldre kopieringsapparat, konstruerad af Bain, lyckats vinna praktisk användning. Svårigheten att hos tvenne apparater åstadkomma full samtidighet i gången har varit förnämsta orsaken dertill.

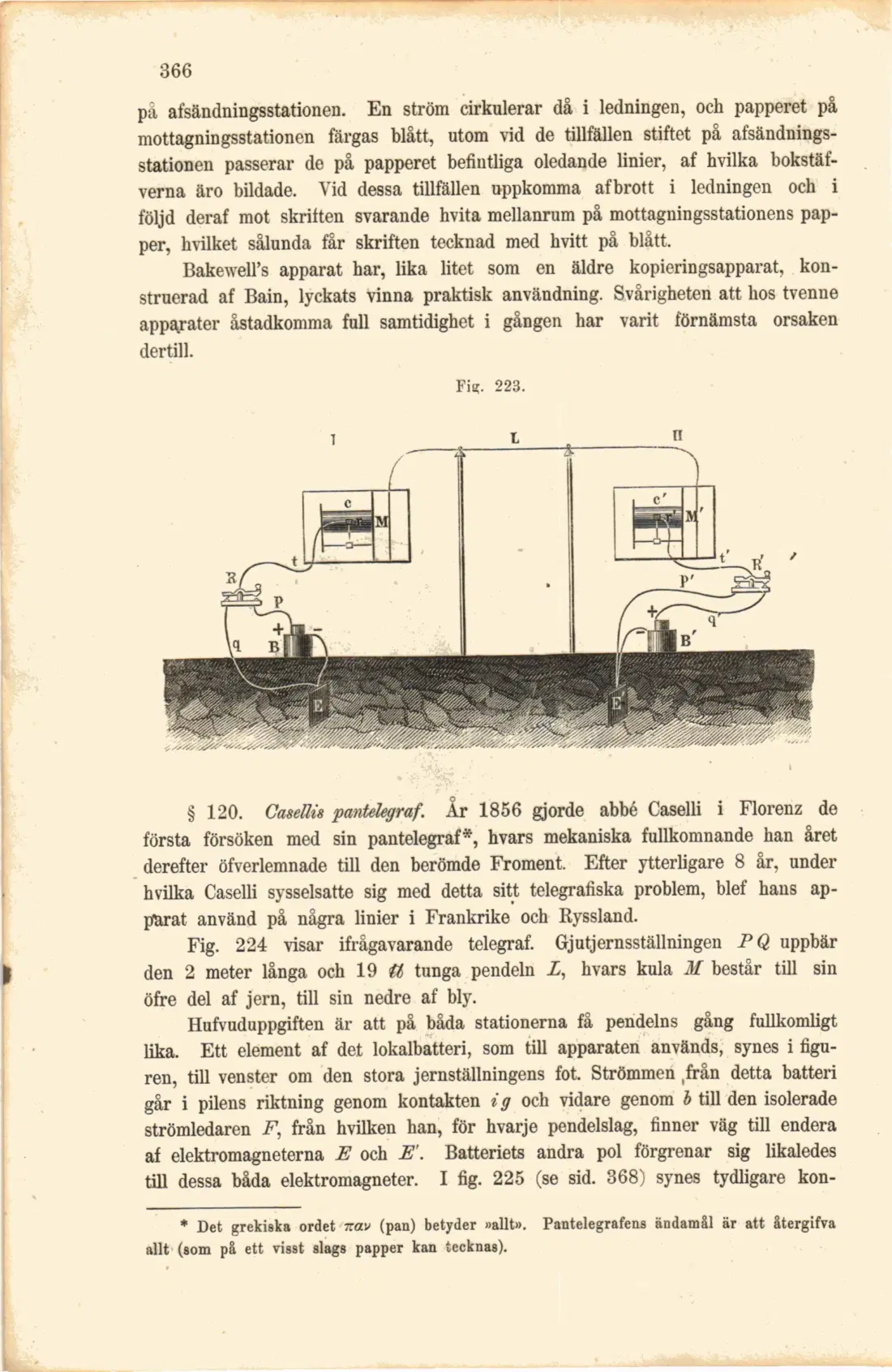

Fig. 223.
§ 120. Caselli* pantelegraf. År 1856 gjorde abbé Caselli i Florenz de första försöken med sin pantelegraf*, hvars mekaniska fullkomnande han året derefter öfverlemnade till den berömde Froment. Efter ytterligare 8 år, under hvilka Caselli sysselsatte sig med detta sitt telegrafiska problem, blef hans apparat använd på några linier i Frankrike och Ryssland.

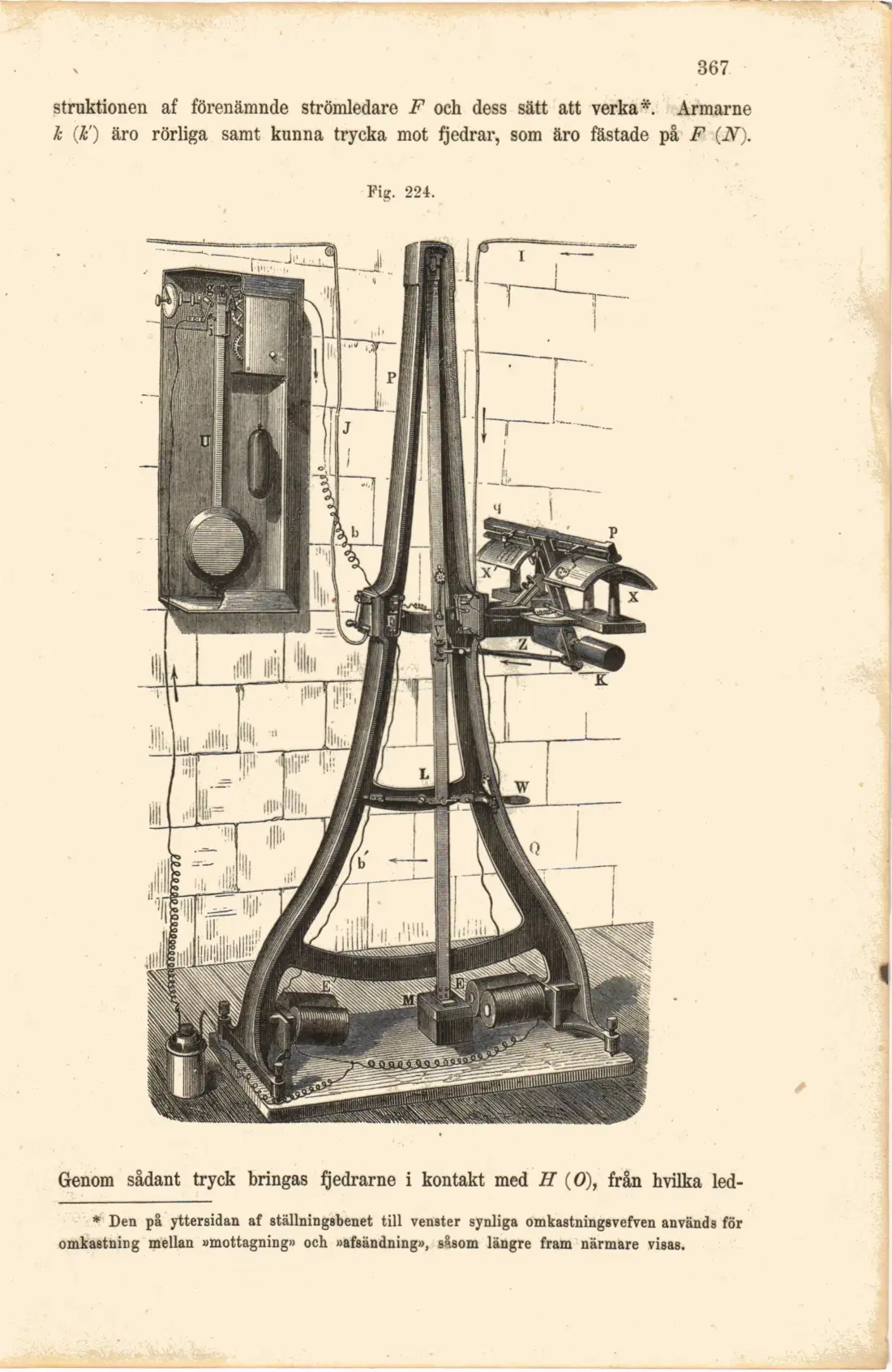

Fig. 224 visar ifrågavarande telegraf. Gjutjernsställningen PQ uppbär den 2 meter långa och 19 U tunga pendeln X, hvars kula M består till sin öfre del af jern, till sin nedre af bly.
Hufvuduppgiften är att på båda stationerna få pendelns gång fullkomligt lika. Ett element af det lokalbatteri, som till apparaten används, synes i figuren, till venster om den stora jernställningens fot. Strömmen från detta batteri går i pilens riktning genom kontakten ig och vidare genom b till den isolerade strömledaren F, från hvilken han, för hvarje pendelslag, finner väg till endera af elektromagneterna E och E. Batteriets andra pol förgrenar sig likaledes till dessa båda elektromagneter. I fig. 225 (se sid. 368) synes tydligare kon-
* Det grekiska ordet Tcav (pari) betyder »allt». Pantelegrafens ändamål är att återgifva allt (som på ett visst slags papper kan tecknas).
