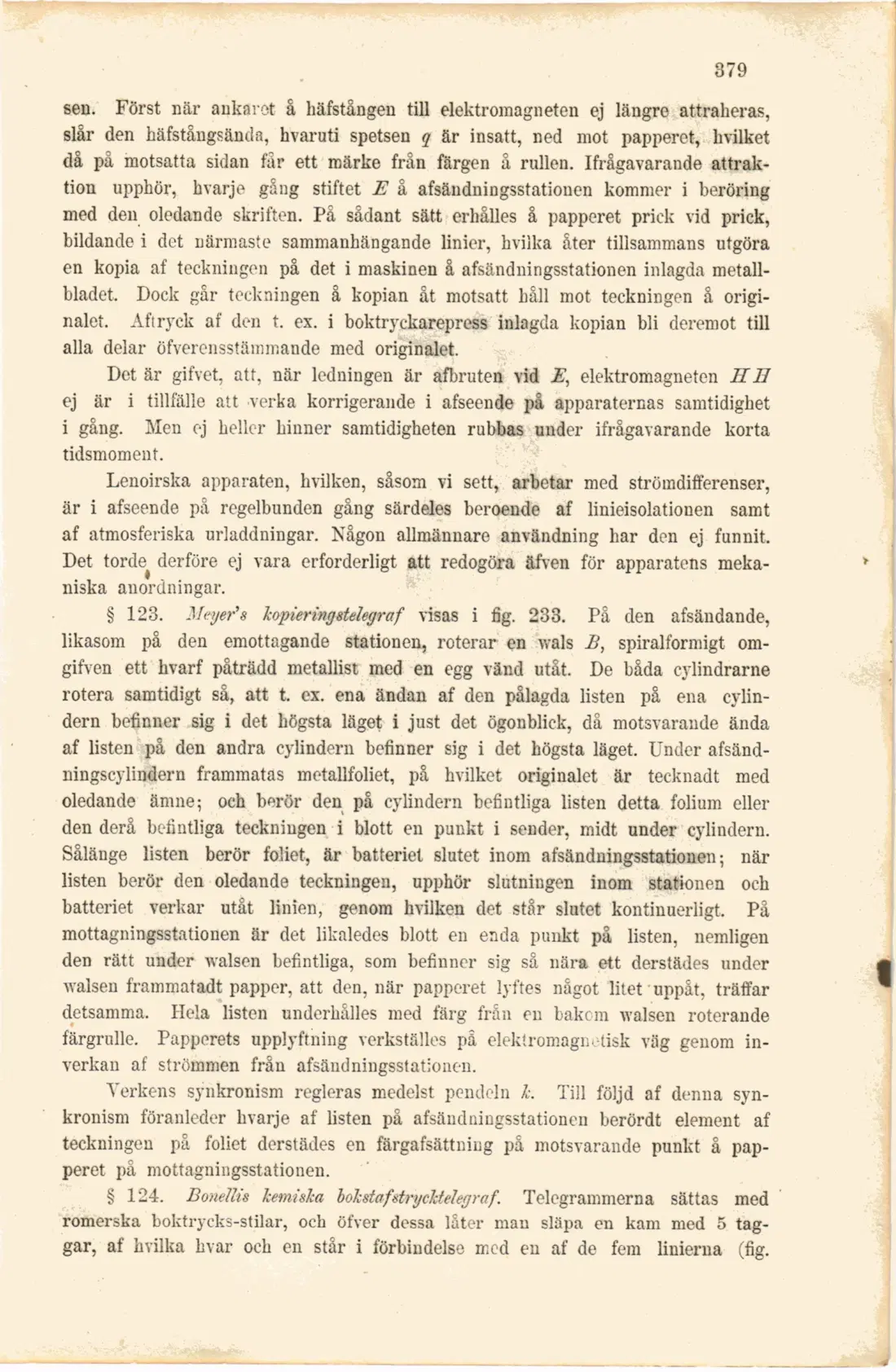

sen. Först när ankaret å häfstången till elektromagneten ej längre attraheras, slår den häfstångsända, hvaruti spetsen q är insatt, ned mot papperet, hvilket då på motsatta sidan far ett märke från färgen å rullen. Ifrågavarande attraktion upphör, hvarje gång stiftet E å afsändningsstationen kommer i beröring med den oledande skriften. På sådant sätt erhålles å papperet prick vid prick, bildande i det närmaste sammanhängande linier, hvilka åter tillsammans utgöra en kopia af teckningen på det i maskinen å afsändningsstationen inlagda metallbladet. Dock går teckningen å kopian åt motsatt håll mot teckningen å originalet. Aftryck af den t. ex. i boktryckarepress inlagda kopian bli deremot till alla delar öfverensstämmande med originalet.

Det är gifvet, att, när ledningen är afbruten vid E, elektromagneten HB ej är i tillfälle att verka korrigerande i afseende på apparaternas samtidighet i gång. Men ej heller hinner samtidigheten rubbas under ifrågavarande korta tidsmoment.

Lenoirska apparaten, hvilken, såsom vi sett, arbetar med strömdifferenser, är i afseende på regelbunden gång särdeles beroende af linieisolationen samt af atmosferiska urladdningar. Någon allmännare användning har den ej funnit. Det torde derföre ej vara erforderligt att redogöra äfven för apparatens mekaniska anordningar.

§ 123. Meyer'» kopieringstelegraf visas i fig. 233. På den afsändande, likasom på den emottagande stationen, roterar en wals B, spiralformigt omgifven ett hvarf påträdd metallist med en egg vänd utåt. De båda cylindrarne rotera samtidigt så, att t. ex. ena ändan af den pålagda listen på ena cylindern befinner sig i det högsta läget i just det ögonblick, då motsvarande ända af listen på den andra cylindern befinner sig i det högsta läget. Under afsänd-ningscylindern frammatas metallfoliet, på hvilket originalet är tecknadt med oledande ämne; och berör den på cylindern befintliga listen detta folium eller den derå befintliga teckningen i blott en punkt i sender, midt under cylindern. Sålänge listen berör foliet, är batteriet slutet inom afsändningsstationen; när listen berör den oledande teckningen, upphör slutningen inom stationen och batteriet verkar utåt linien, genom hvilken det står slutet kontinuerligt. På mottagningsstationen är det likaledes blott en enda punkt på listen, nemligen den rätt under Avalsen befintliga, som befinner sig så nära ett derstädes under walsen frammatadt papper, att den, när papperet lyftes något litet uppåt, träffar detsamma. Hela listen underhålles med färg från en bakom walsen roterande färgrulle. Papperets upplyftning verkställes på elektromagnetisk väg genom inverkan af strömmen från afsändningsstationen.

Yerkens synkronism regleras medelst pendeln k. Till följd af denna syn-kronism föranleder hvarje af listen på afsändningsstationen berördt element af teckningen på foliet derstädes en färgafsättning på motsvarande punkt å papperet på mottagningsstationen.

§ 124. Bonellis kemiska bokstafstrycktelegraf. Telegrammerna sättas med romerska boktrycks-stilar, och öfver dessa låter man släpa en kam med 5 taggar, af hvilka hvar och en står i förbindelse med en af de fem linierna (fig.
