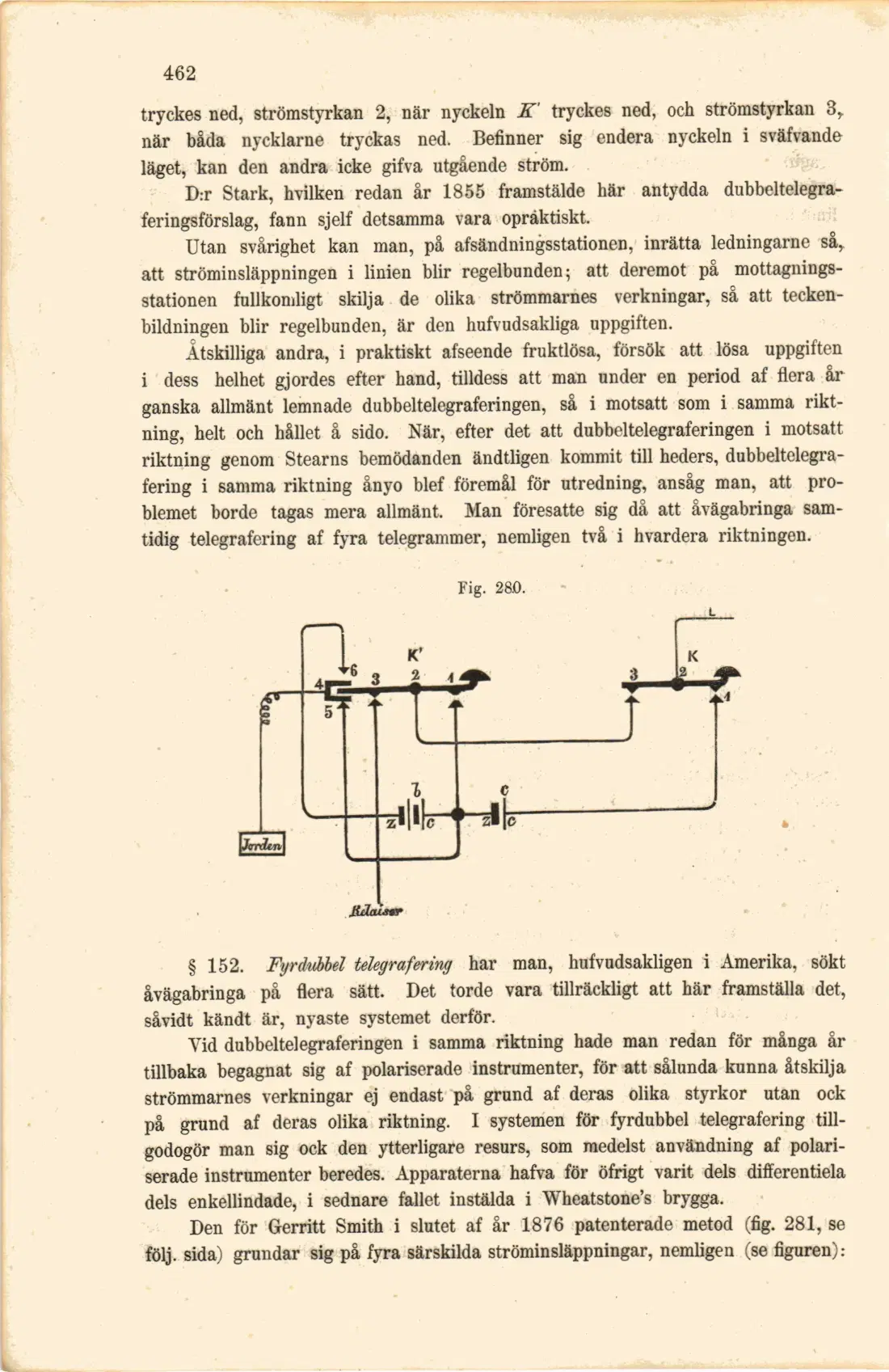

XVIII. Fyrdubbel och mångdubbel telegrafering; fono-telegrafi; telefoni
•463
när nyckeln Kx är öppen och JT, likaledes öppen : 8= +4 » » » » » sluten: 8 == +1
» » .ffj » sluten » JT2 öppen: S= — 4
» » Kx « » » jr2 sluten: S =—1
Af figuren finner man, att slutningarne af liniebatterierna ej verkställas direkt medelst nycklarne Kx och A,, utan äro dervid transmittrarne 2\ och T2 förmedlande. Dylika transmittrar äro konstruerade ungefär såsom relaiser. Genom hvardera transmitterns elektromagnetlindningar slutes medelst motsvarande nyckel ett lokalbatteri. Telegraferingen sker alltså medelst öfverdragning inom den afsändande stationen.

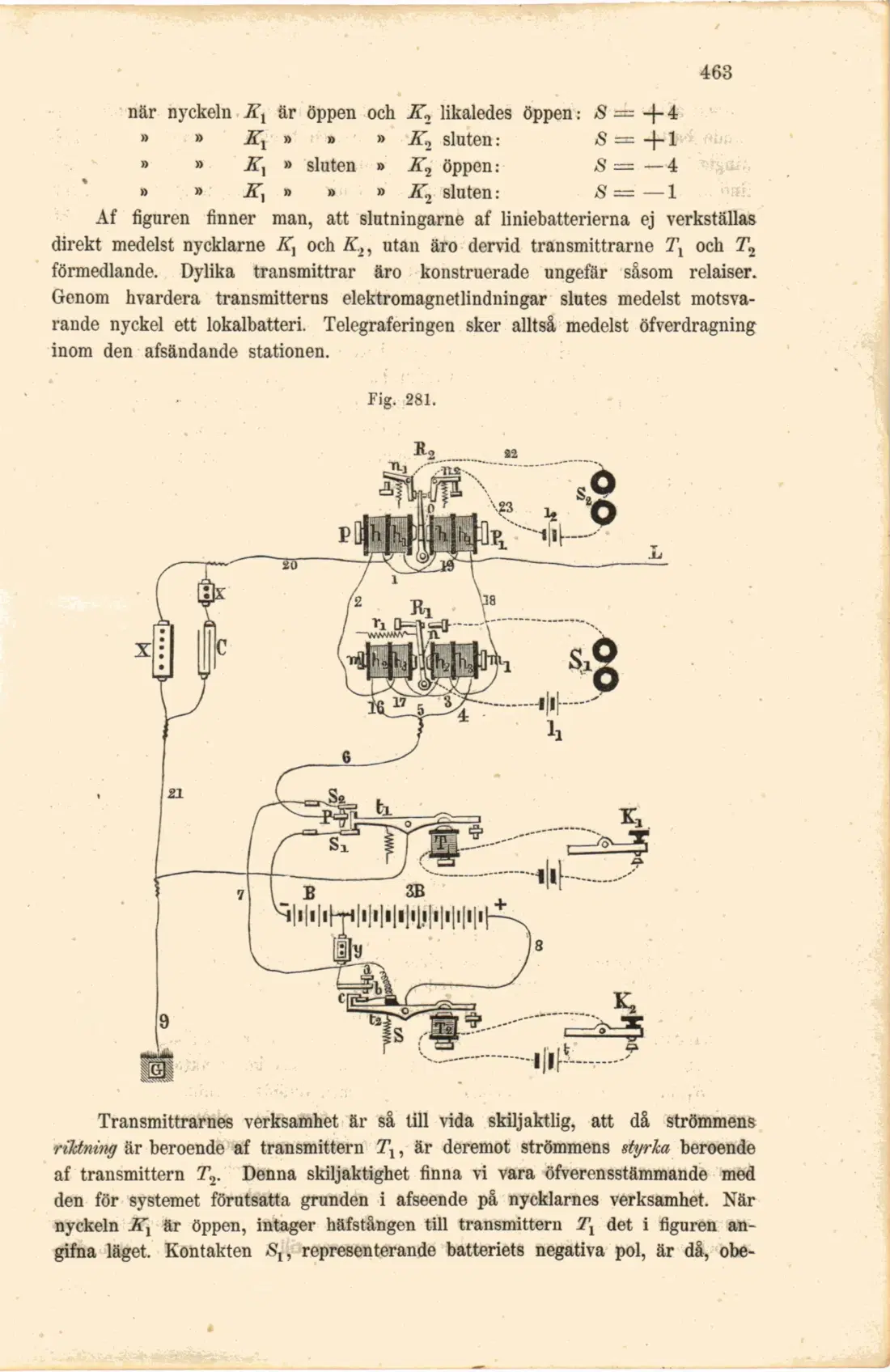

Fig. 281.
Transmittrarnes verksamhet är så till vida skiljaktlig, att då strömmens riktning är beroende af transmittern , är deremot strömmens styrka beroende af transmittern T2- Denna skiljaktighet finna vi vara öfverensstämmande med den för systemet förutsatta grunden i afseende på nycklarnes verksamhet. När nyckeln Kx är öppen, intager häfstången till transmittern Tx det i figuren angifna läget. Kontakten
