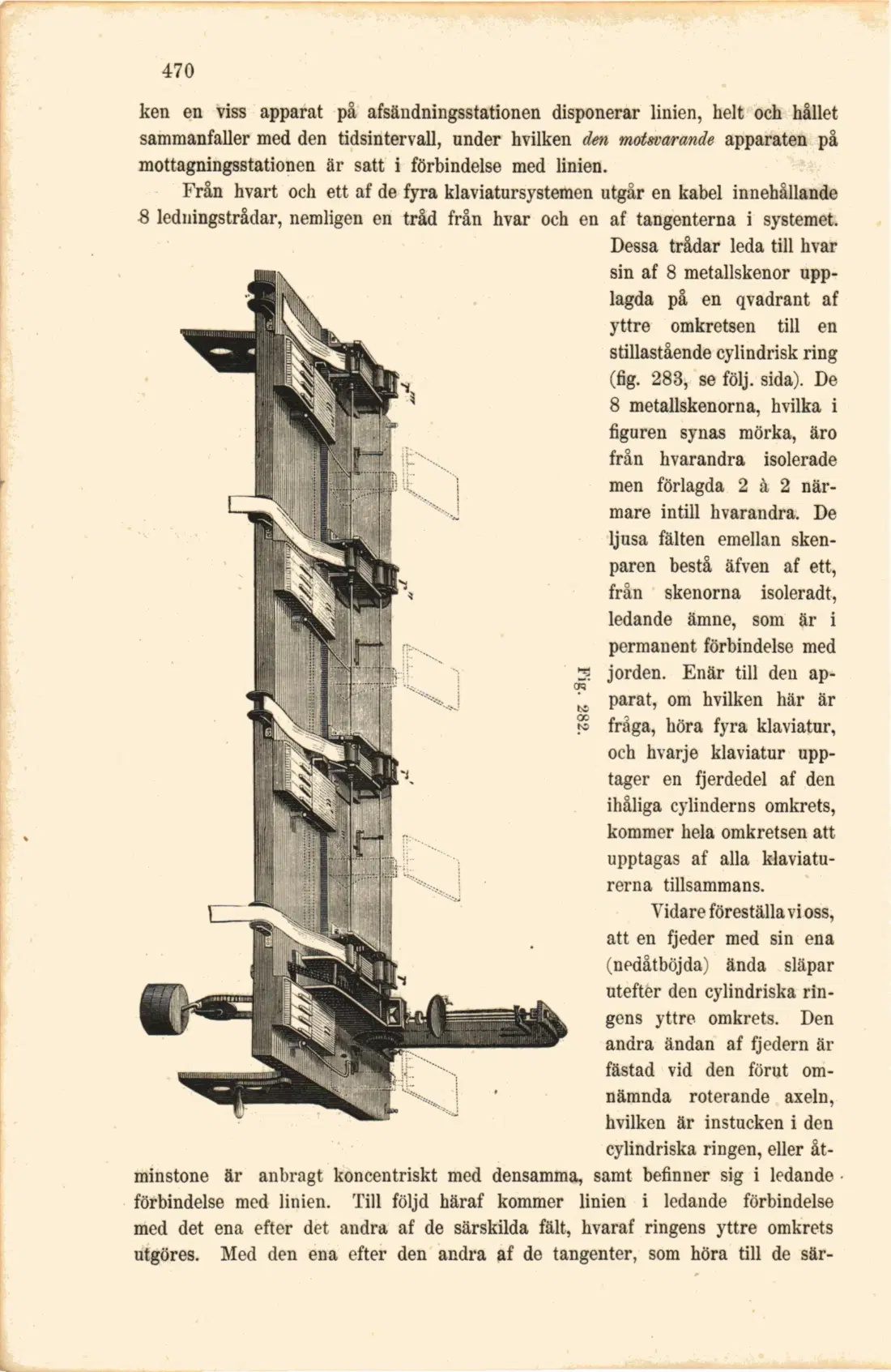

Lärobok i telegrafi

•471

skilda klaviaturen, kommer linien följaktligen i förbindelse under hvarje fjerde-del af cylinderns omloppstid.

Hvarje särskild tangent är ledande samt träder i förbindelse med batteriets ena pol, så snart den blifvit nedtryckt mot ett under dess främre ända befintligt städ. Batteriets andra pol är i permanent förbindelse med jorden. I fig. 283 befinna sig de båda der utmärkta tangenternas främre ändar till venster. Nedtryckes endast den mörka tangenten, kommer sålunda linien i förbindelse med batteriet endast under det att släpfjedern passerar fältet M 1 på cylindern. Men efter som denna tangent eljest hvilar emot en klack, med hvilken den bredvidliggande hvita tangenten är permanent förenad, kommer linien, så snart denna sednare blifvit nedtryckt, i förbindelse med batteriet under det att släpfjedern passerar såväl fältet M 1 som fältet M 2. Till följd deraf, att dessa båda fält äro belägna helt nära hvarandra, uppstår, vid släpfjederns öfvergång från det ena fältet till det andra, i sist omnämnda förbindelse ej något afbrott, oaktadt fälten äro från hvarandra isolerade. Den ströminsläppning, som åvägabringas medelst den hvita tangentens nedtryckande, blir alltså af dubbelt så stor varaktighet som den ströminsläppning, hvilken åvägabringas medelst den mörka tangentens nedtryckande. Medelst den förra telegraferas sålunda ett streck, medelst den sednare en punkt. När släpfjedern passerar öfver de ljusa fälten, kommer linien i direkt förbindelse med jorden, hvilket ock är förhållandet, när densamma passerar mörka fält, hvilkas motsvarande tangenter befinna sig i hviloläget.

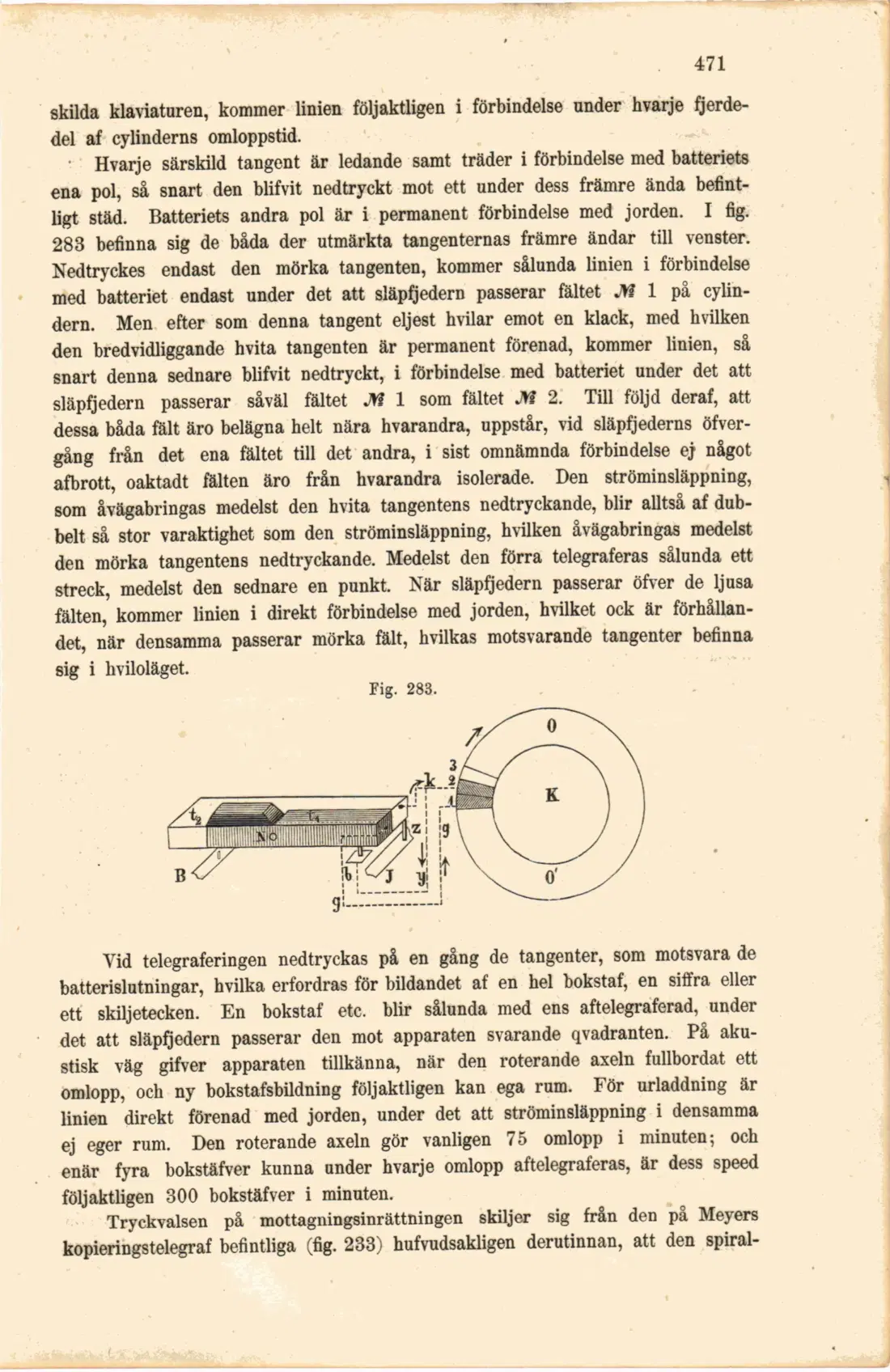

Fig. 283.

Vid telegraferingen nedtryckas på en gång de tangenter, som motsvara de batterislutningar, hvilka erfordras för bildandet af en hel bokstaf, en siffra eller ett skiljetecken. En bokstaf etc. blir sålunda med ens aftelegraferad, under det att släpfjedern passerar den mot apparaten svarande qvadranten. På akustisk väg gifver apparaten tillkänna, när den roterande axeln fullbordat ett omlopp, och ny bokstafsbildning följaktligen kan ega rum. För urladdning är linien direkt förenad med jorden, under det att ströminsläppning i densamma ej eger rum. Den roterande axeln gör vanligen 75 omlopp i minuten; och enär fyra bokstäfver kunna under hvarje omlopp aftelegraferas, är dess speed följaktligen 300 bokstäfver i minuten.

Tryckvalsen på mottagningsinrättningen skiljer sig från den på Meyers kopieringstelegraf befintliga (fig. 233) hufvudsakligen derutinnan, att den spiral-
