Lärobok i telegrafi

170

(eller annan linjp) direkt förenade liniens motstånd kalla vi den slutna liniens motstånd och beteckna med r'.

Såsom vi redan veta blir den yttre polarisationens inflytande på mätningsresultatet så mycket mindre, ju större batteri vid undersökningen används. Yid differentialmätning utan korrektion för polarisationen tager man derföre batteriet så stort som möjligt. Yid bussolmätning måste man deremot se till, att det utslag som på bussolen erhålles, när ström utsändes på linien, ej blir större än 55°. Bussolens tillförlitlighet börjar nemligen för större utslag att mer och mer aftaga. Batteriet bör vara af konstant beskaffenhet.

Har batteriet under någon längre tid varit i dagligt bruk, sedan det omsattes, förbättras detsamma derföre, något före undersökningens företagande, medelst tillsats af svafvelsyra och surt kromsyradt kali, på sätt i kap. II (sid. 53) blifvit nämndt. Till ett kolbatteri utan kromsyradt kali, om ock nyomsatt, bör alltid tillsättas kromsyradt kali.

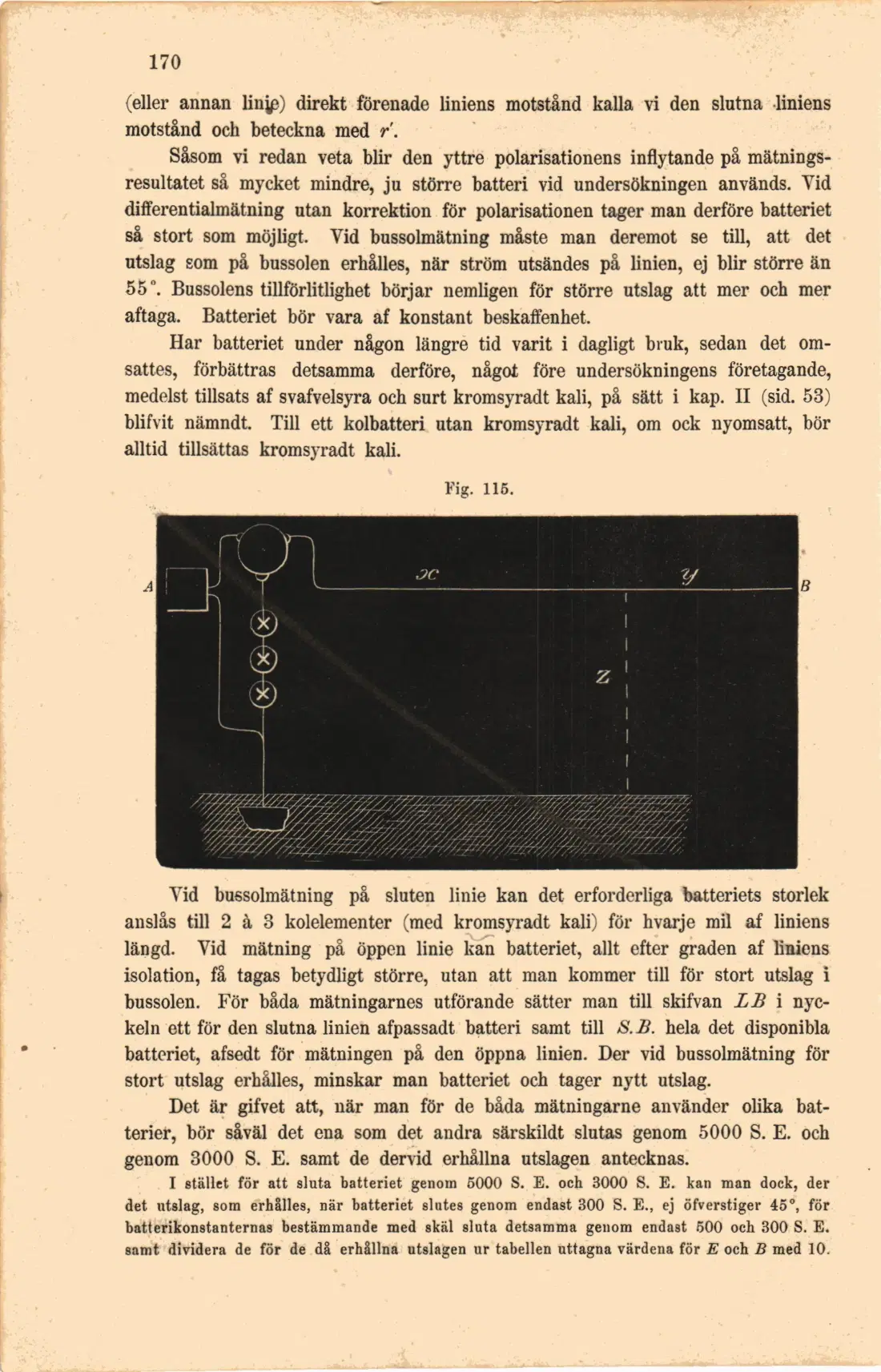

Fig. 115.

Yid bussolmätning på sluten linie kan det erforderliga batteriets storlek anslås till 2 à 3 kolelementer (med kromsyradt kali) för hvarje mil af liniens längd. Vid mätning på öppen linie kan batteriet, allt efter graden af liniens isolation, få tagas betydligt större, utan att man kommer till för stort utslag i bussolen. För båda mätningarnes utförande sätter man till skifvan LB i nyckeln ett för den slutna linien afpassadt batteri samt till S.B. hela det disponibla batteriet, afsedt för mätningen på den öppna linien. Der vid bussolmätning för stort utslag erhålles, minskar man batteriet och tager nytt utslag.

Det är gifvet att, när man för de båda mätningarne använder olika batterier, bör såväl det ena som det andra särskildt slutas genom 5000 S. E. och genom 3000 S. E. samt de dervid erhållna utslagen antecknas.

I stället för att sluta batteriet genom 5000 S. E. och 3000 S. E. kan man dock, der det utslag, som erhålles, när batteriet slutes genom endast 300 S. E., ej öfverstiger 45°, för batterikonstanternas bestämmande med skäl sluta detsamma genom endast 500 och 300 S. E. samt dividera de för de då erhållna utslagen ur tabellen uttagna värdena för E och B med 10.
