IX. Linie- och stationsundersökningar
184
Specialmätning. Om motstånd förefinnes i kontaktpunkten, eller om tvenne i kontakt varande linier äro olika långa (t. ex. derför att den ena af dem afviker till en station S, belägen på något afstånd ifrån den gemensamma sträckningen, fig. 122), eller om instrumentalmotstånd ingår i den ena linien; kan man, för att äfven göra sig oberoende af yttre polarisationen, gå till väga på^enahanda sätt^ som vid afledningsmätning, om nemligen en tredje linie, väl isolerad, finnes till disposition. Enda skilnaden i anordningen blefve då den, att man vid mätning enligt figg. 117 och 118, låter den ena af de i kontakt varande linierna ingå i ledningen likasom x, den andra af dessa linier deremot i stället för jorden. Den felfria linien ingår naturligtvis på samma sätt som x.
Dessutom kan, om yttre polarisation ej förekommer, hvardera liniens motstånd samt motståndet i kontaktpunkten fås, hvar för sig, noggrant bestämda, om jemte mätning enligt fig. 120, hvarigenom erhålles summan af x och
Fig. 122.
8

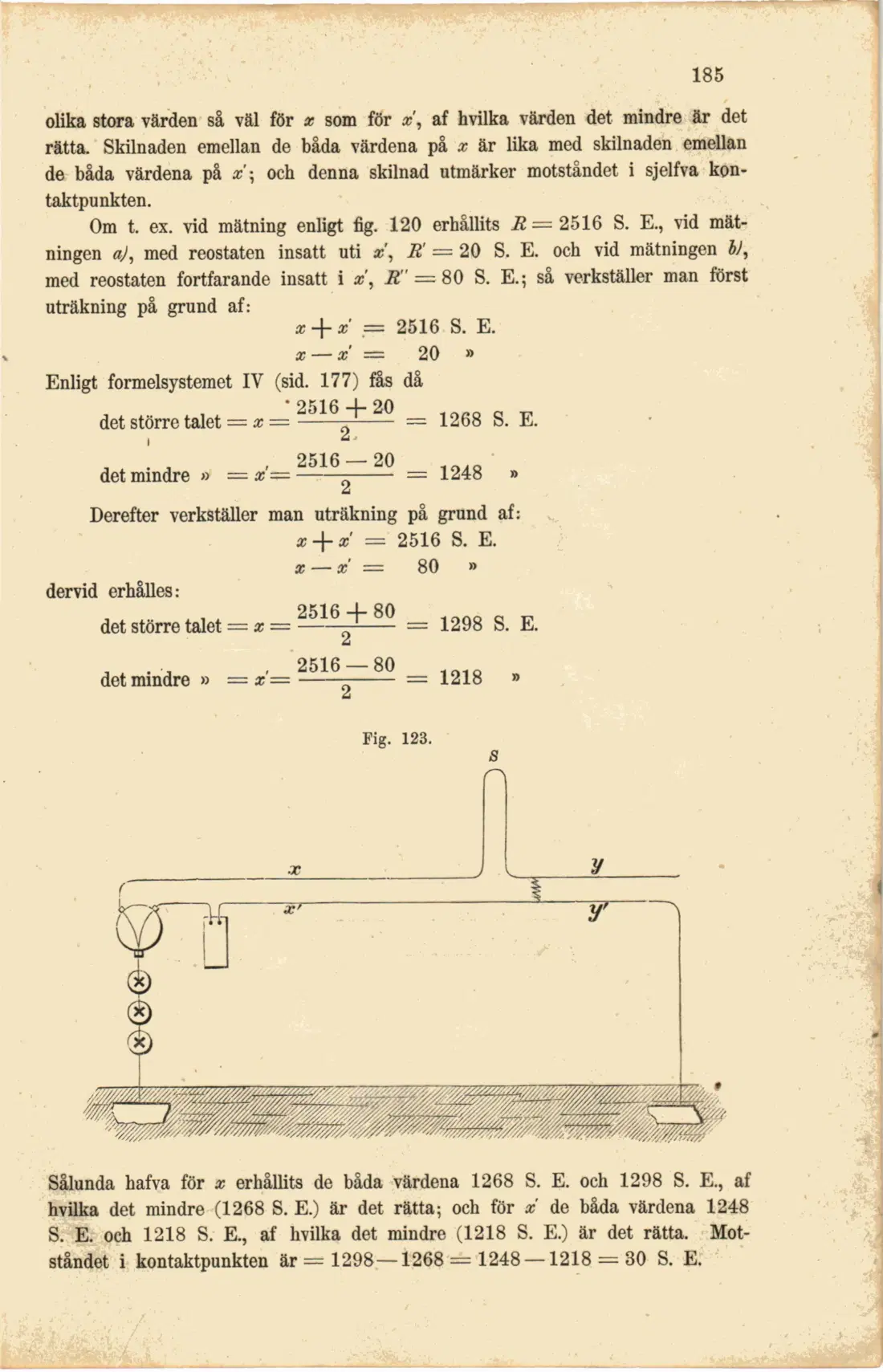

x', anställes mätning dels (aj enligt fig. 122, med linien xy stängd till jorden, dels (b) enligt fig. 123, med linien xy stängd till jorden vid stationen på andra sidan om kontakten. Vid båda dessa sednare mätningar utvisar kompenseringsresultatet skilnaden emellan de båda liniernas motstånd intill kontaktstället; vid mätningen a) blir motståndet i linien x tillökadt med motståndet vid kontaktstället; vid mätningen bj åter blir motståndet i linien x tillökadt med motståndet vid kontaktstället. Utfalla kompenseringsresultaten vid mätningarne a) och b) olika, eller utfalla de lika till siffran, ehuru med reostaten insatt uti olika linier, så verkställer man tvenne af hvarandra oberoende uträkningar, vid hvilka det vid mätningen enligt fig. 120 erhållna kompenseringsresultat används såsom ett för båda uträkningarne gemensamt värde för x -j- x. Såsom värde för x — x (eller x — x) antages vid den ena uträkningen det kompenseringsresultat, som erhållits vid mätningen a); vid den andra uträkningen åter det vid mätningen b) erhållna kompenseringsresultat. På detta sätt erhållas tvenne
