XIII. Omkastade strömmar; polariserade mottagningsapparater; snabbtelegrafering; Wheatstone's avtomatiska telegraf; Siemens polariserade mottagningsapparat för Indo-Europeiska telegraflinien; dubbelstiftsapparaten

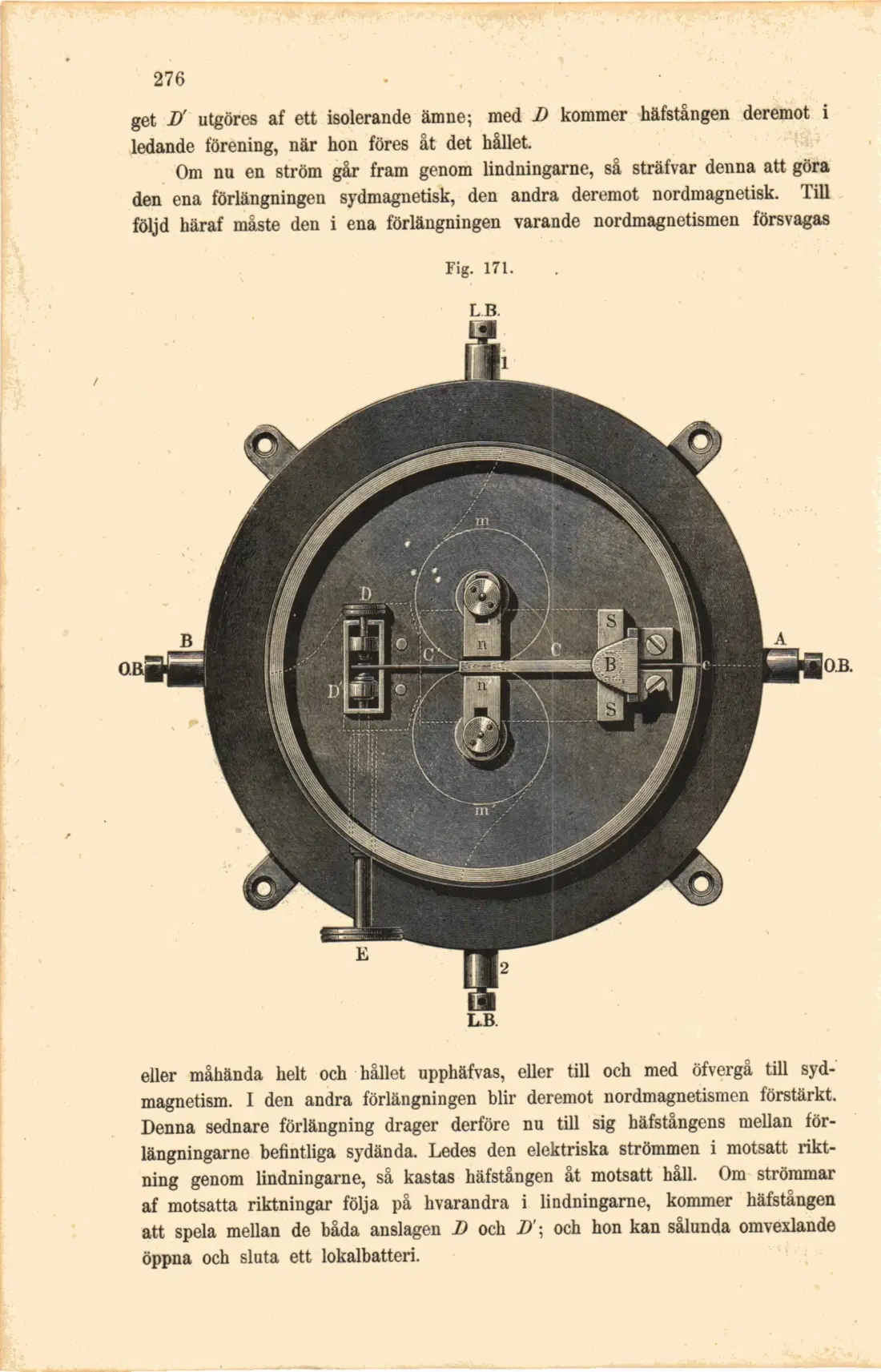

•277
Siemens-Halske hafva, i enlighet med förenämnda grunder, konstruerat en (Digney's) färgskriftsapparat med polariserade elektromagneter.
Fig. 172 visar en dylik färgskriftsapparat. De båda elektromagnetrullarne EE ligga här horisontalt. S S är den permanenta magnetens sydända; den vid elektromagnetens »nedre ankare» angjorda delen af samma magnet är ej synlig i figuren. De på apparatens framsida befintliga polförlängningarne N' N,
Fig. 172.
af hvilka den förra (öfre) är rörlig medelst skrufven F, äro sinsemellan lika starkt nordmagnetiska, när ingen ström går igenom elektromagnetlindningarne. För häfstången, hvars ankare C C är sydmagnetiskt, regleras slaget medelst ställskrufvarne BB. Såsom förlängning till häfstången är anbragt stålfjedern d, hvilken förer pappersrimsan mot färgtrissan j samt, såsom vanligt på färg-skriftsapparater, regleras medelst skrufven s.
