Sida 355
XV. Bokstafstrycktelegrafer; kemiska och kopieringstelegrafer
•355
säkrare utlösa ankaret n. Enär ankarets tillbakaförande sker på mekanisk väg, har man i allmänhet ej att härvid befara väsendtlig olägenhet af en genom en starkare ström åvägabragt större variation uti de i rullarne instuckna jernens magnetiska tillstånd. Man kan med ett ord ställa ankaret mycket känsligt för inverkan af strömmen utan att — såsom förhållandet är vid reglering af vanliga morseapparater — behöfva befara olägenhet deraf vid ankarets återgång efter strömmens upphörande. För undvikande af inverkan från luftströmmar samt öfverledning och induktion från främmande ledningstrådar, bör man emellertid ej ställa ankaret känsligare än behöfligt är. Apparatens större känslighet i jemförelse med den vanliga morseapparaten betingas till stor del af den olikhet i förhållandena, att i Hughes apparat verkar strömmen, när ankaret befinner sig närmast intill elektromagnetpolerna, då deremot i den vanliga morseapparaten strömmen skall utöfva sin verkan, när ankaret har det motsatta läget.

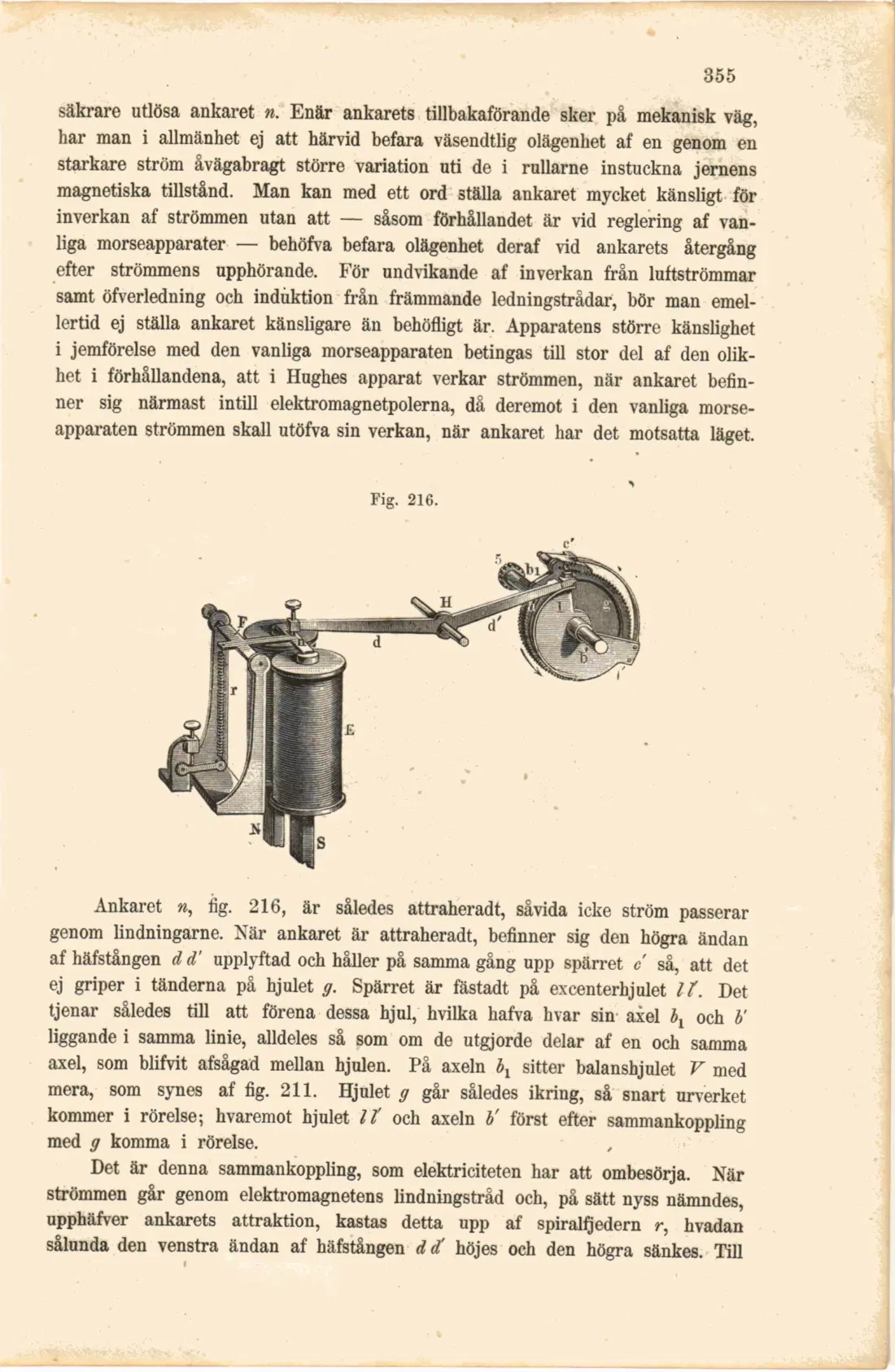

Fig. 216.
Ankaret n, fig. 216, är således attraheradt, såvida icke ström passerar genom lindningarne. När ankaret är attraheradt, befinner sig den högra ändan af häfstången d d' upplyftad och håller på samma gång upp spärret c så, att det ej griper i tänderna på hjulet g. Spärret är fästadt på ex centerhjulet It. Det tjenar således till att förena dessa hjul, hvilka hafva hvar sin axel bx och b' liggande i samma linie, alldeles så som om de utgjorde delar af en och samma axel, som blifvit afsågad mellan hjulen. På axeln b1 sitter balanshjulet V med mera, som synes af fig. 211. Hjulet g går således ikring, så snart urverket kommer i rörelse; hvaremot hjulet It och axeln b' först efter sammankoppling med g komma i rörelse.
Det är denna sammankoppling, som elektriciteten har att ombesörja. När strömmen går genom elektromagnetens lindningstråd och, på sätt nyss nämndes, upphäfver ankarets attraktion, kastas detta upp af spiralfjedern r, hvadan sålunda den venstra ändan af häfstången det höjes och den högra sänkes. Till
