XV. Bokstafstrycktelegrafer; kemiska och kopieringstelegrafer
•361
batteriets liniepol. Vi finna lätt, att ifrågavarande öfverdragningsinrättning är alldeles enahanda som den vid vanlig morseöfverdragning använda. Fjedern A motsvarar nemligen skrifapparatens hafstång, skrufven 1 klacken och skrufven 2 städet. Tiden för ströminsläppningen medelst öfverdragningen regleras af tryckaxeln b' (fig. 217) samt motsvarar ungefär ett halft omlopp af samma axel.
För beredande af öfverdragning med omkastade strömmar, tillsätter man på sistnämnde axel tvenne med linien förbundna kontaktnabbar, hvilka, den ena efter den andra, under axelns omlopp komma i beröring med hvarsin af tvenne från hvarandra isolerade lamellfjedrar, af hvilka den ena är förbunden med batteriets negativa pol, den andra med jorden. Den ena näbben insättes så, att han kommer i beröring med sin fjeder, när axeln fullbordat första två

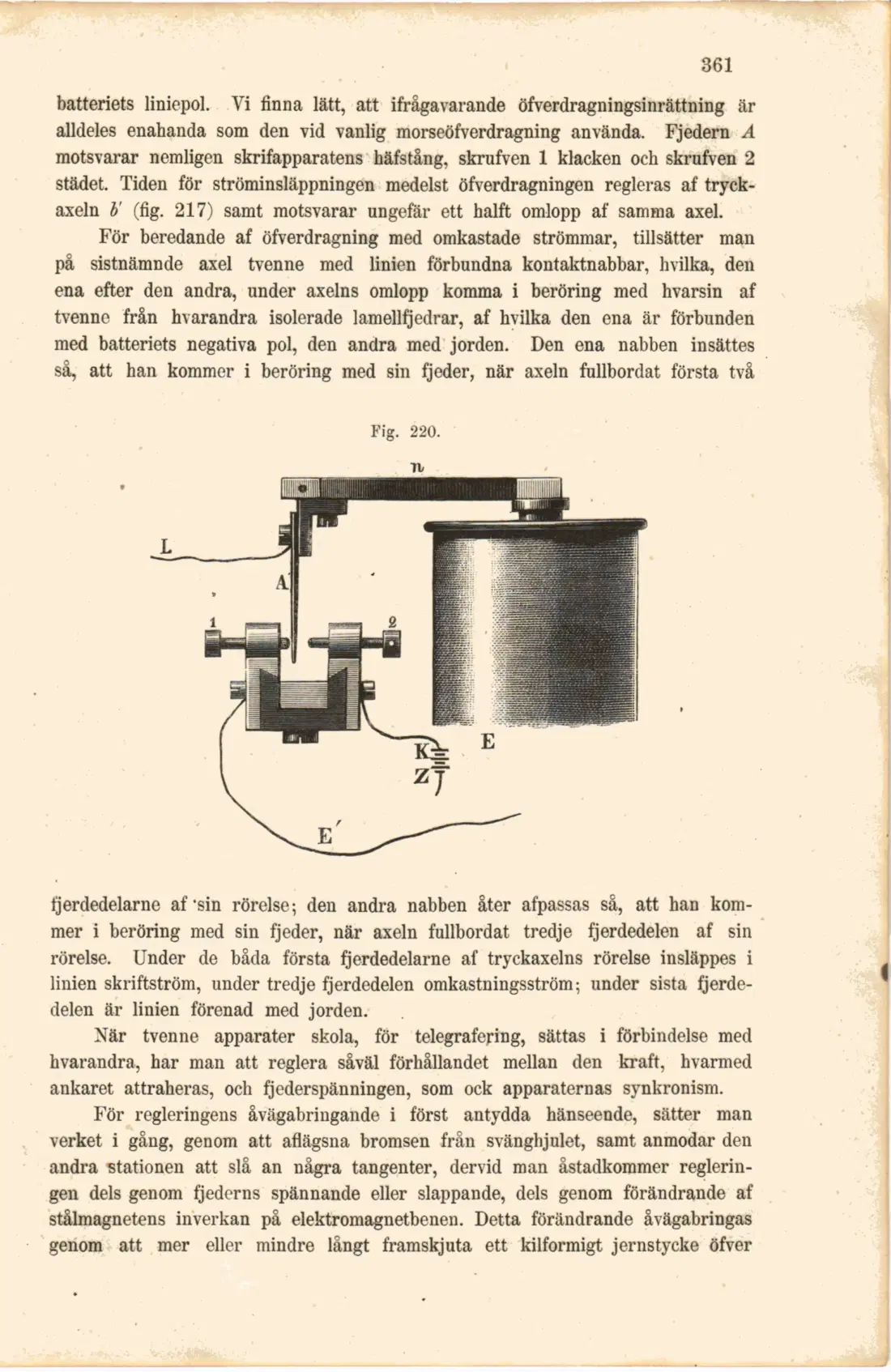

Fig. 220.
tjerdedelarne af'sin rörelse; den andra näbben åter afpassas så, att han kommer i beröring med sin fjeder, när axeln fullbordat tredje fjerdedelen af sin rörelse. Under de båda första fjerdedelarne af tryckaxelns rörelse insläppes i linien skriftström, under tredje fjerdedelen omkastningsström; under sista fjerdedelen är linien förenad med jorden.
När tvenne apparater skola, för telegrafering, sättas i förbindelse med hvarandra, har man att reglera såväl förhållandet mellan den kraft, hvarmed ankaret attraheras, och fjederspänningen, som ock apparaternas synkronism.
För regleringens åvägabringande i först antydda hänseende, sätter man verket i gång, genom att aflägsna bromsen från svänghjulet, samt anmodar den andra stationen att slå an några tangenter, dervid man åstadkommer regleringen dels genom fjederns spännande eller slappande, dels genom förändrande af stålmagnetens inverkan på elektromagnetbenen. Detta förändrande åvägabringas genom att mer eller mindre långt framskjuta ett kilformigt jernstycke öfver
