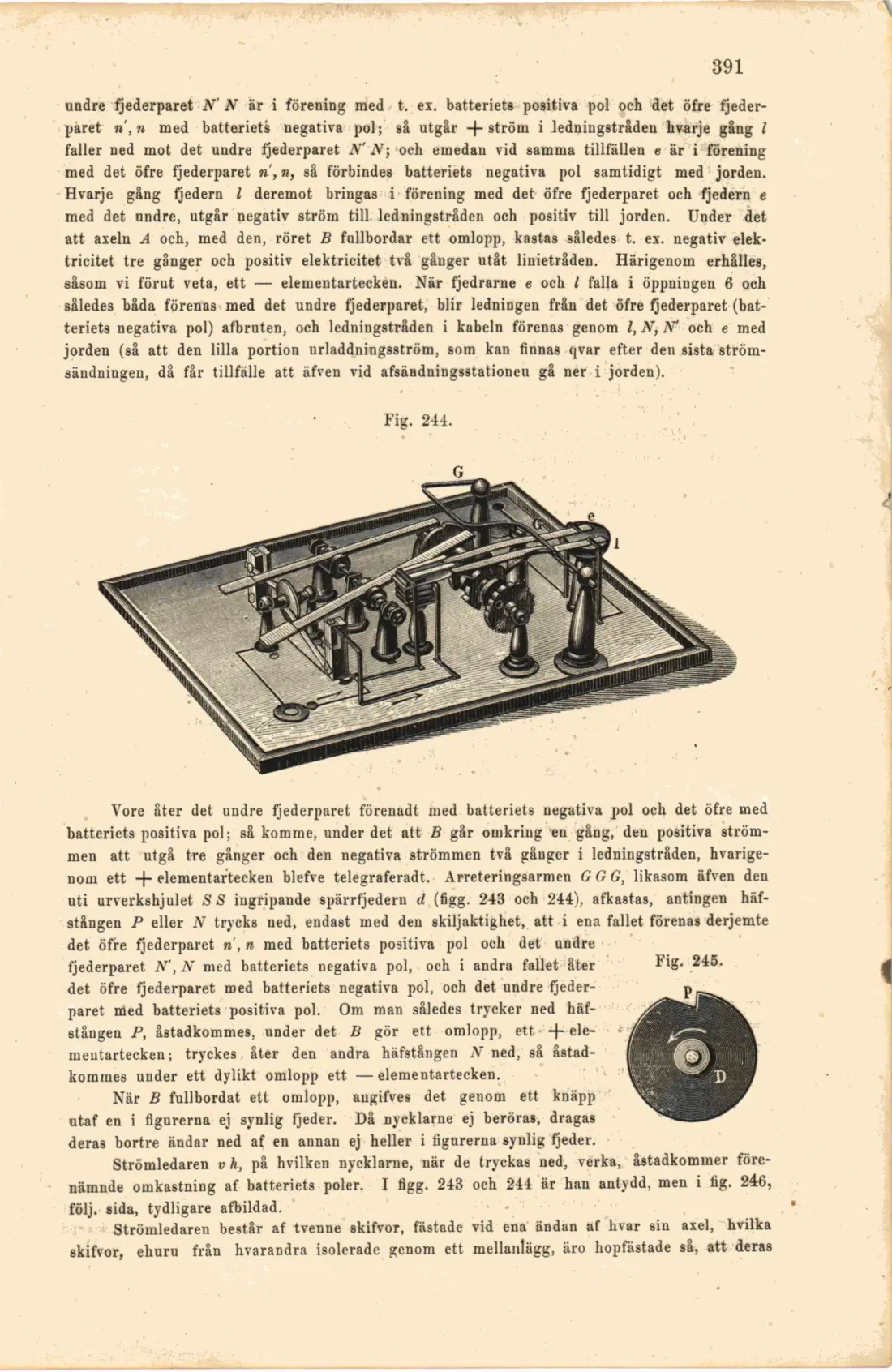

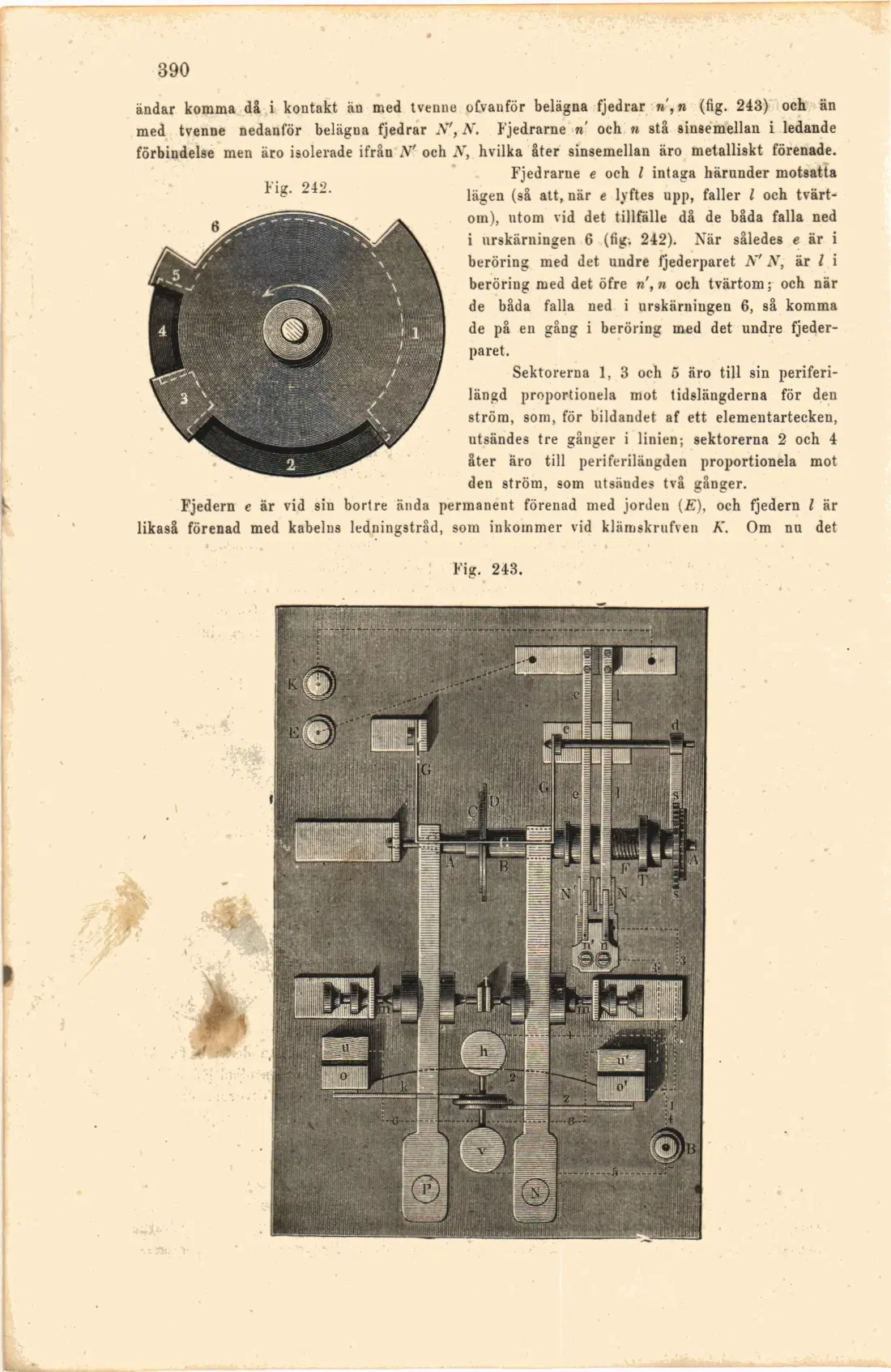

undre fjederparet N' N är i förening med t. ex. batteriets positiva pol och det öfre fjeder-paret n', n med batteriets negativa pol; så utgår + ström i ledningstråden hvarje gång l faller ned mot det undre fjederparet N1 N; och emedan vid samma tillfällen e är i förening med det öfre fjederparet n, n, så förbindes batteriets negativa pol samtidigt med jorden. Hvarje gång fjedern l deremot bringas i förening med det öfre fjederparet och fjedern e med det undre, utgår negativ ström till ledningstråden och positiv till jorden. Under det att axeln A och, med den, röret B fullbordar ett omlopp, kastas således t. ex. negativ elektricitet tre gånger och positiv elektricitet två gånger utåt linietråden. Härigenom erhålles, såsom vi förut veta, ett — elementartecken. När fjedrarne e och l falla i öppningen 6 och således båda förenas med det undre fjederparet, blir ledningen från det öfre fjederparet (batteriets negativa pol) afbruten, och ledningstråden i kabeln förenas genom I, N, N' och e med jorden (så att den lilla portion urladdningsström, som kan finnas qvar efter den sista strömsändningen, då får tillfälle att äfven vid afsändningsstationen gå ner i jorden).

Fig. 244.

Vore åter det undre fjederparet förenadt med batteriets negativa pol och det öfre med batteriets positiva pol; så komme, under det att B går omkring en gång, den positiva strömmen att utgå tre gånger och den negativa strömmen två gåuger i ledningstråden, hvarigenom ett + elementartecken blefve telegraferadt. Arreteringsarmen G G G, likasom äfven den uti urverkshjulet S S ingripande spärrfjedern d (figg. 243 och 244), afkastas, antingen häfstången P eller N trycks ned, endast med den skiljaktighet, att i ena fallet förenas derjemte det öfre fjederparet n, n med batteriets positiva pol och det undre fjederparet N', A" med batteriets negativa pol, och i andra fallet åter det öfre fjederparet roed batteriets negativa pol, och det undre fjederparet med batteriets positiva pol. Om man således trycker ned häfstången P, åstadkommes, under det B gör ett omlopp, ett + ele- ' meutartecken; tryckes åter den andra häfstången N ned, så åstad-komines under ett dylikt omlopp ett — elementartecken.

När B fullbordat ett omlopp, angifves det genom ett knäpp utaf en i figurerna ej synlig fjeder. Då nycklarne ej beröras, dragas deras bortre ändar ned af en annan ej heller i figurerna synlig fjeder.

Strömledaren v h, på hvilken nycklarne, när de tryckas ned, verka, åstadkommer förenämnde omkastning af batteriets poler. I ligg. 243 och 244 är han antydd, men i fig. 246, följ. sida, tydligare afbildad.

Strömledaren består af tvenne skifvor, fästade vid ena ändan af hvar sin axel, hvilka skifvor, ehuru från hvarandra isolerade genom ett mellanlägg, äro hopfästade så, att deras

Fig. 245.
