XVI. Kabeltelegrafering
•394
positiva pol förenad med ena beläggningen M af en kondensator. Dennes andra beläggning N är i förbindelse med kabeln L L, hvilken äfven är förd till beläggningen n af en kondensator, hvars andra beläggning m förmedelst mottagningsinstrumentet R står i förbindelse med jorden. Batteriets zinkpol är ock satt till jorden. Af batteriet indrifves elektricitet i beläggningen M på kondensatorn vid afsändningsstationen, hvilken beläggning då verkar inducerande (eller influerande) på beläggningen N, så att elektricitet drifves från den sednare ut i och genom kabeln till beläggningen n på kondensatorn vid mottagningsstationen, hvilken sistnämnda beläggning åter verkar inducerande på beläggningen m, så att ur denna drifves elektricitet genom mottagningsinstrumentet, i riktning från linien till jorden. När vid afsändningsstationen nyckelns häfstång kommer i beröring med klacken, urladdar sig beläggningen M till jorden vid afsändningsstationen; den induktiva verkan inom kondensatorn aftager, försvinner; den till kondensatorn vid mottagningsstationen repellerade elektriciteten återtager sin naturliga jemnvigt; den induktiva verkan af kondensatorn vid mottagningsstationen upphör äfvenledes; beläggningen m återfår från jorden samma mängd elektricitet, som blifvit från densamma repellerad; en strömning af elektricitet genom mottagningsinstrumentet R kommer nu till stånd i motsatt riktning. Med en vanlig morsenyckel kan man alltså åstadkomma dubbelströmstelegrafering. Emellertid påskyndas urladdningen om kondensator-beläggningen M, i stället för att förenas direkt med jorden, förbindes med negativa polen af ett batteri, hvars andra pol är satt till jorden. Batteriet verkar då på beläggningen M såsom en exhaustor. Det är naturligt, att man medelst en enkel omkastare åvägabringar den förändrade kombination af apparaterna, som erfordras för telegrafering i den motsatta riktningen.
Fig. 247.

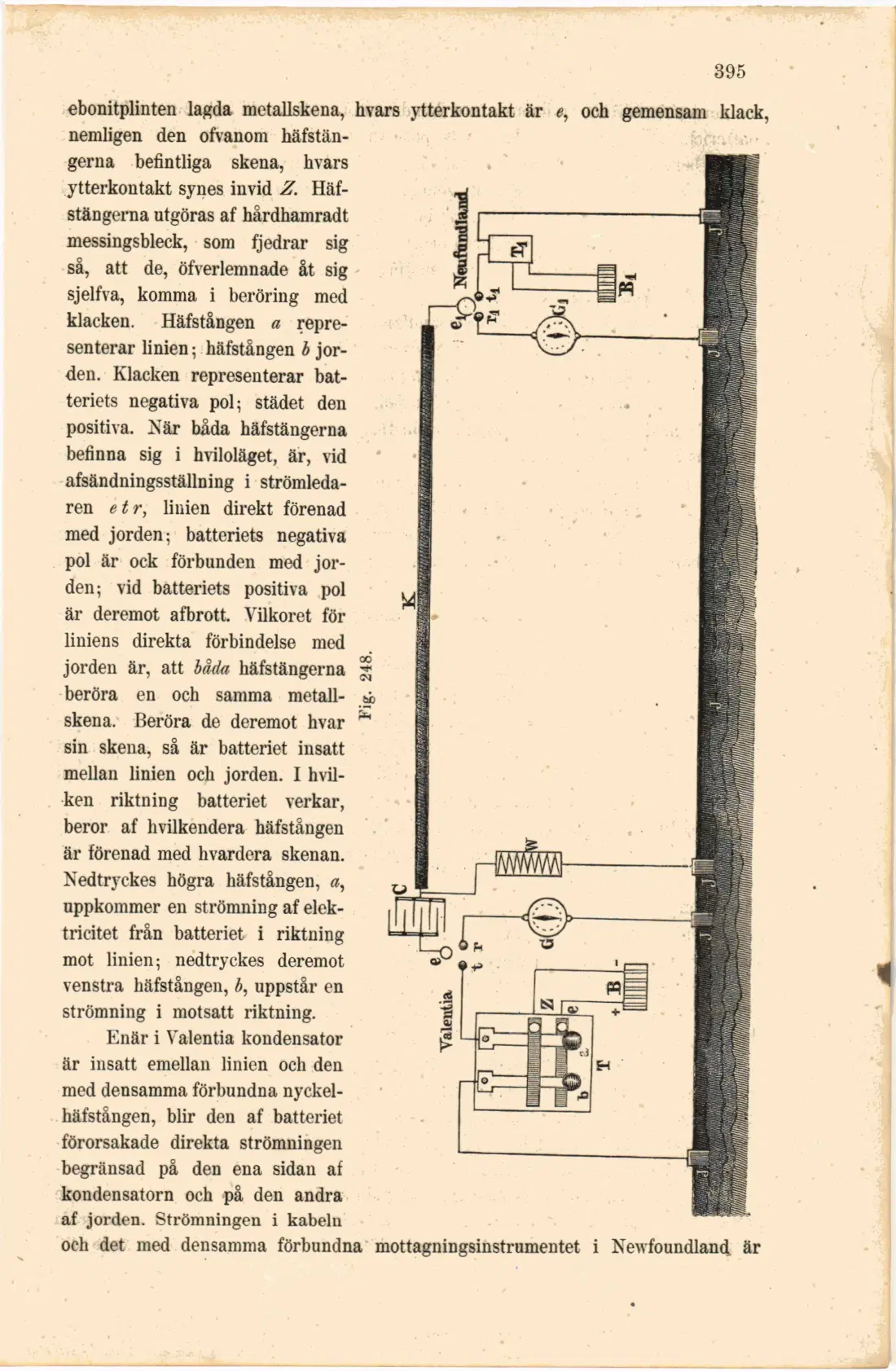

Fördelarne af förestående, af Yarley uppfunna, system har det transatlantiska telegrafsällskapet sökt tillegna sig utan hinder af det för Yarley utfärdade patent för dess användning. Nämnde bolag begagnar nemligen endast en kondensator i stället för två samt anordnar för öfrigt sina ledningar i enlighet med fig. 248, se följ. sida.
etr är en strömledare, inrättad så, att, medelst omkastning af en vef, e kan fås förenad antingen med t eller med r. Vid telegraferingen begagnas en nyckel med tvenne häfstänger, hvilka hafva gemensamt städ, nemligen den inpå
