XVI. Kabeltelegrafering
•412
är nemligen den ena i ledande förbindelse med häfstången, den andra med klacken. För öfrigt kommunicerar den ena af dessa ytterkontakter, och på samma gång ena ytterkontakten till galvanometern, med ytterkontakten t på laddningsnyckeln L N\ hvaremot den andra ytterkontakten till galvanometer-nyckeln, likasom den andra ytterkontakten till sjelfva galvanometern, är direkt förenad med jorden. På galvanometernyckeln finnes invid häfstångens främre ända

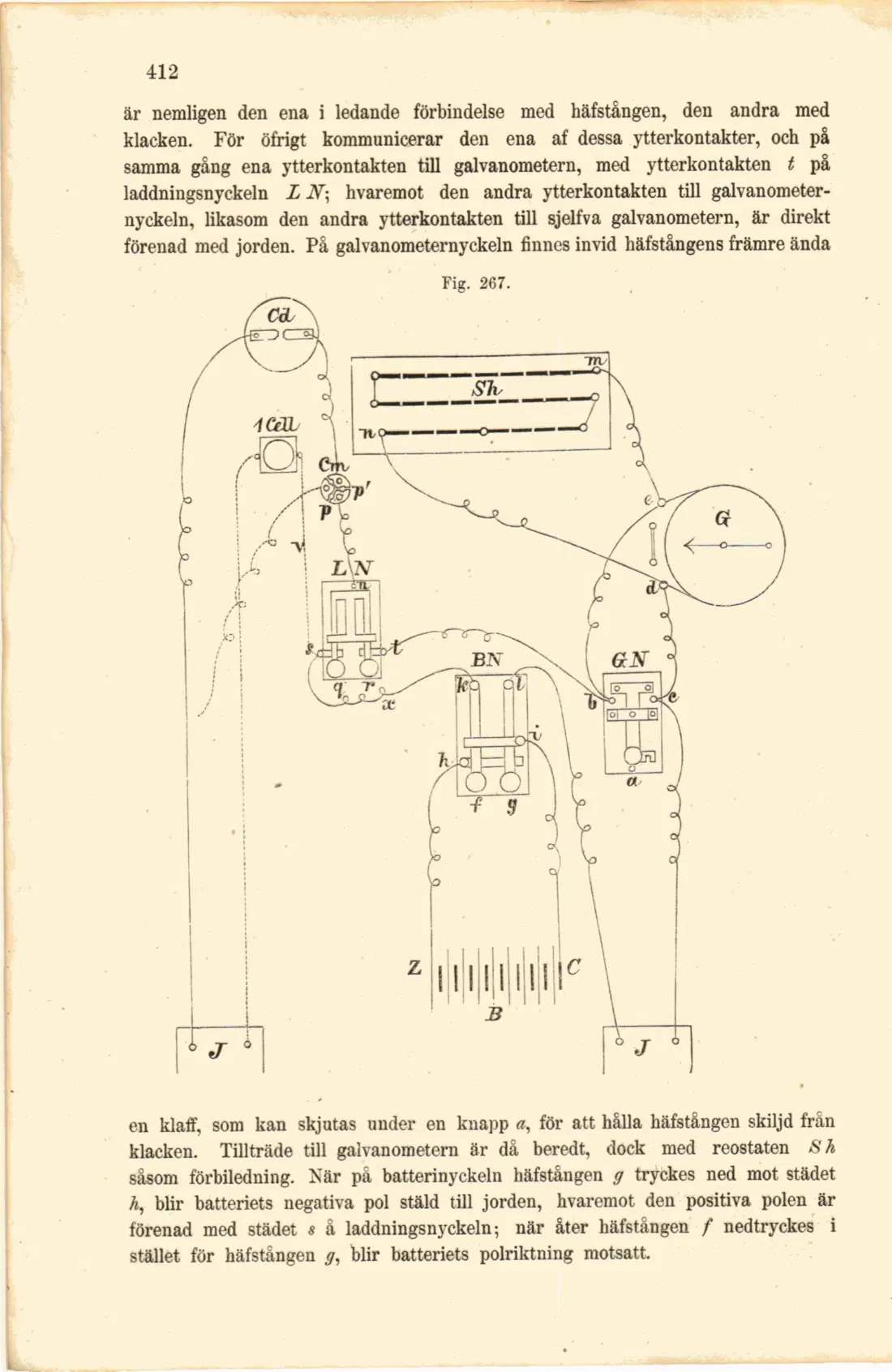

Fig. 267.
en klaff, som kan skjutas under en knapp ø, för att hålla häfstången skiljd från klacken. Tillträde till galvanometern är då beredt, dock med reostaten Sh såsom förbiledning. När på batterinyckeln häfstången g tryckes ned mot städet h, blir batteriets negativa pol stäld till jorden, hvaremot den positiva polen är förenad med städet s å laddningsnyckeln; när åter häfstången f nedtryckes i stället för häfstången g, blir batteriets polriktning motsatt.
