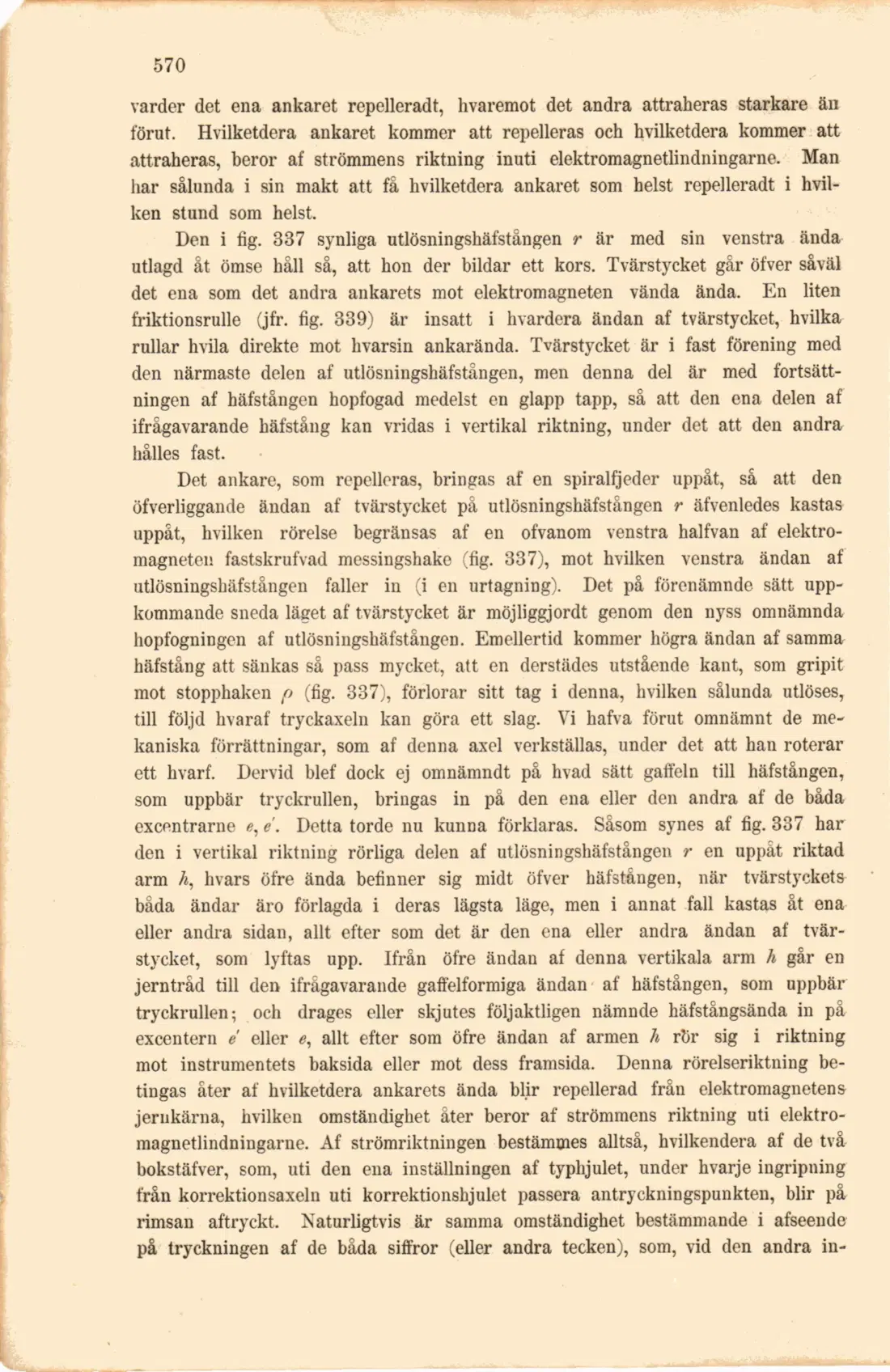

varder det ena ankaret repelleradt, hvaremot det andra attraheras starkare än förut. Hvilketdera ankaret kommer att repelleras och hvilketdera kommer att attraheras, beror af strömmens riktning inuti elektromagnetlindningarne. Man har sålunda i sin makt att få hvilketdera ankaret som helst repelleradt i hvilken stund som helst.

Den i fig. 337 synliga utlösningshäfstången r är med sin venstra ända utlagd åt ömse håll så, att hon der bildar ett kors. Tvärstycket går öfver såväl det ena som det andra ankarets mot elektromagneten vända ända. En liten friktionsrulle (jfr. fig. 339) är insatt i hvardera ändan af tvärstycket, hvilka rullar hvila direkte mot hvarsin ankarända. Tvärstycket är i fast förening med den närmaste delen af utlösningshäfstången, men denna del är med fortsättningen af häfstången hopfogad medelst en glapp tapp, så att den ena delen af ifrågavarande häfstång kan vridas i vertikal riktning, under det att den andra hålles fast.

Det ankare, som repelleras, bringas af en spiralfjeder uppåt, så att den öfverliggande ändan af tvärstycket på utlösningshäfstången r äfvenledes kastas uppåt, hvilken rörelse begränsas af en ofvanom venstra halfvan af elektromagneten fastskrufvad messingshako (fig. 337), mot hvilken venstra ändan af utlösningshäfstången faller in (i en urtagning). Det på förenämnde sätt uppkommande sneda läget af tvärstycket är möjliggjordt genom den nyss omnämnda hopfogningen af utlösningshäfstången. Emellertid kommer högra ändan af samma häfstång att sänkas så pass mycket, att en derstädes utstående kant, som gripit mot stopphaken p (fig. 337), förlorar sitt tag i denna, hvilken sålunda utlöses, till följd hvaraf tryckaxeln kan göra ett slag. Vi hafva förut omnämnt de mekaniska förrättningar, som af denna axel verkställas, under det att han roterar ett hvarf. Dervid blef dock ej omnämndt på hvad sätt gaffeln till häfstången, som uppbär tryckrullen, bringas in på den ena eller den andra af de båda excentrarne «, e. Detta torde nu kunna förklaras. Såsom synes af fig. 337 har den i vertikal riktning rörliga delen af utlösningshäfstången r en uppåt riktad arm k, hvars öfre ända befinner sig midt öfver häfstången, när tvärstyckets båda ändar äro förlagda i deras lägsta läge, men i annat fall kastas åt ena eller andra sidan, allt efter som det är den ena eller andra ändan af tvär-stycket, som lyftas upp. Ifrån öfre ändan af denna vertikala arm h går en jerntråd till den ifrågavarande gaffelformiga ändan af häfstången, som uppbär tryckrullen; och drages eller skjutes följaktligen nämnde häfstångsända in på excentern e eller e, allt efter som öfre ändan af armen h rör sig i riktning mot instrumentets baksida eller mot dess framsida. Denna rörelseriktning betingas åter af hvilketdera ankarets ända blir repellerad från elektromagnetens jernkärna, hvilken omständighet åter beror af strömmens riktning uti elektromagnetlindningarne. Af strömriktningen bestämmes alltså, hvilkendera af de två bokstäfver, som, uti den ena inställningen af typhjulet, under hvarje ingripning från korrektionsaxeln uti korrektionshjulet passera antryckningspunkten, blir på rimsan aftryckt. Naturligtvis är samma omständighet bestämmande i afseende på tryckningen af de båda siffror (eller andra tecken), som, vid den andra in-
