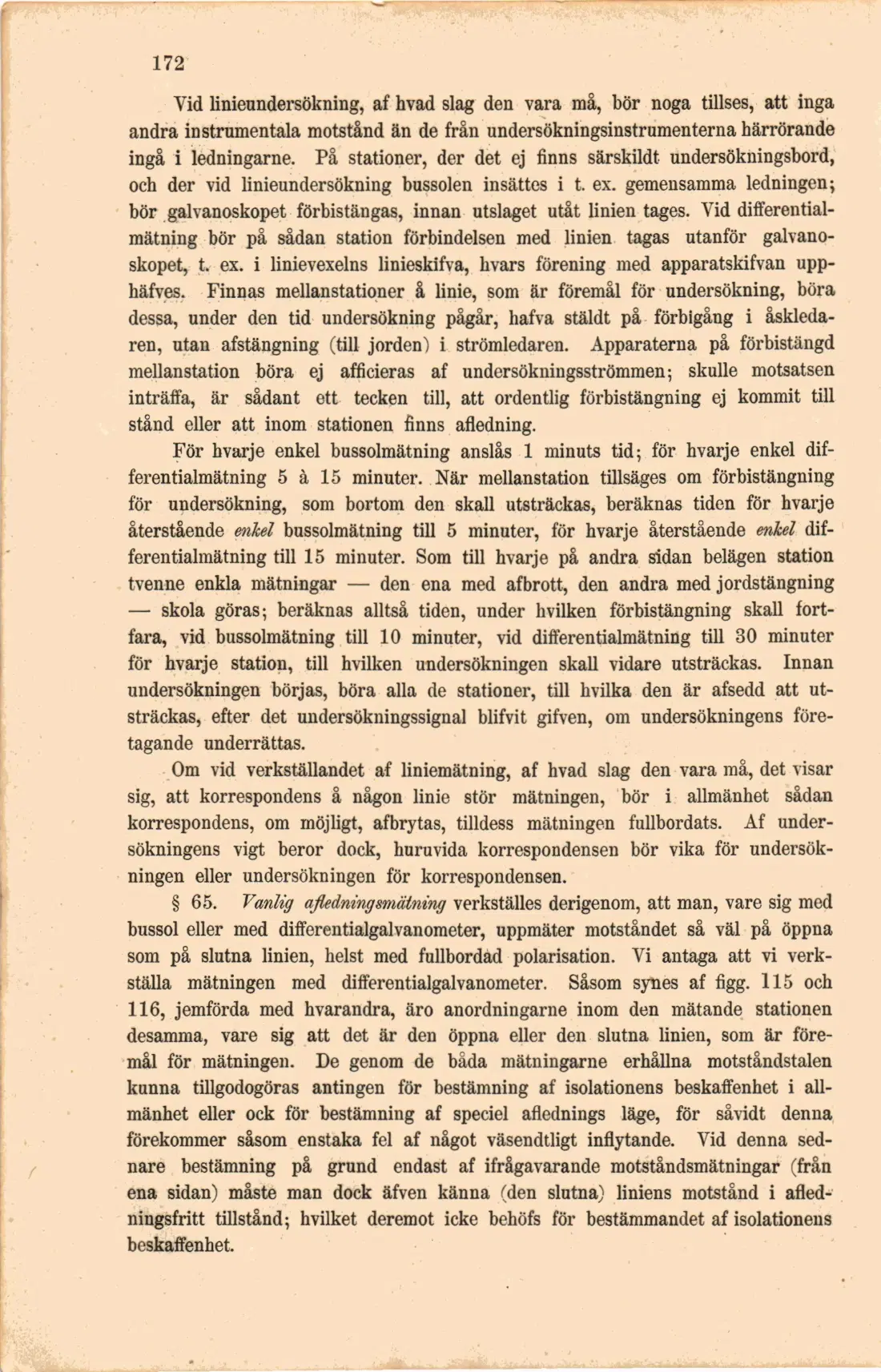

Yid linieundersökning, af hvad slag den vara må, bör noga tillses, att inga andra instrumentala motstånd än de från undersökningsinstrumenterna härrörande ingå i ledningarne. På stationer, der det ej finns särskildt undersökningsbord, och der vid linieundersökning bussolen insättes i t. ex. gemensamma ledningen; bör galvanoskopet förbistängas, innan utslaget utåt linien tages. Vid differentialmätning bör på sådan station förbindelsen med linien tagas utanför galvanoskopet, t. ex. i linievexelns linieskifva, hvars förening med apparatskifvan upphäfves. Finnas mellanstationer å linie, som är föremål för undersökning, böra dessa, under den tid undersökning pågår, hafva stäldt på förbigång i åskledaren, utan afstängning (till jorden) i strömledaren. Apparaterna på förbistängd mellanstation böra ej afficieras af undersökningsströmmen; skulle motsatsen inträffa, är sådant ett tecken till, att ordentlig förbistängning ej kommit till stånd eller att inom stationen finns afledning.

För hvarje enkel bussolmätning anslås 1 minuts tid; för hvarje enkel differentialmätning 5 à 15 minuter. När mellanstation tillsäges om förbistängning för undersökning, som bortom den skall utsträckas, beräknas tiden för hvarje återstående enkel bussolmätning till 5 minuter, för hvarje återstående enkel differentialmätning till 15 minuter. Som till hvarje på andra sidan belägen station tvenne enkla mätningar — den ena med afbrott, den andra med jordstängning — skola göras; beräknas alltså tiden, under hvilken förbistängning skall fortfara, vid bussolmätning till 10 minuter, vid differentialmätning till 30 minuter för hvarje station, till hvilken undersökningen skall vidare utsträckas. Innan undersökningen börjas, böra alla de stationer, till hvilka den är afsedd att utsträckas, efter det undersökningssignal blifvit gifven, om undersökningens företagande underrättas.

Om vid verkställandet af liniemätning, af hvad slag den vara må, det visar sig, att korrespondens å någon linie stör mätningen, bör i allmänhet sådan korrespondens, om möjligt, afbrytas, tilldess mätningen fullbordats. Af undersökningens vigt beror dock, huruvida korrespondensen bör vika för undersökningen eller undersökningen för korrespondensen.

§ 65. Vanlig afledning »mätning verkställes derigenom, att man, vare sig med bussol eller med differentialgalvanometer, uppmäter motståndet så väl på öppna som på slutna linien, helst med fullbordad polarisation. Vi antaga att vi verkställa mätningen med differentialgalvanometer. Såsom synes af figg. 115 och 116, jemförda med hvarandra, äro anordningarne inom den mätande stationen desamma, vare sig att det är den öppna eller den slutna linien, som är föremål för mätningen. De genom de båda mätningarne erhållna motståndstalen kunna tillgodogöras antingen för bestämning af isolationens beskaffenhet i allmänhet eller ock för bestämning af speciel aflednings läge, för såvidt denna förekommer såsom enstaka fel af något väsendtligt inflytande. Vid denna sednare bestämning på grund endast af ifrågavarande motståndsmätningar (från ena sidan) måste man dock äfven känna (den slutna) liniens motstånd i afled-ningsfritt tillstånd; hvilket deremot icke behöfs för bestämmandet af isolationens beskaffenhet.
