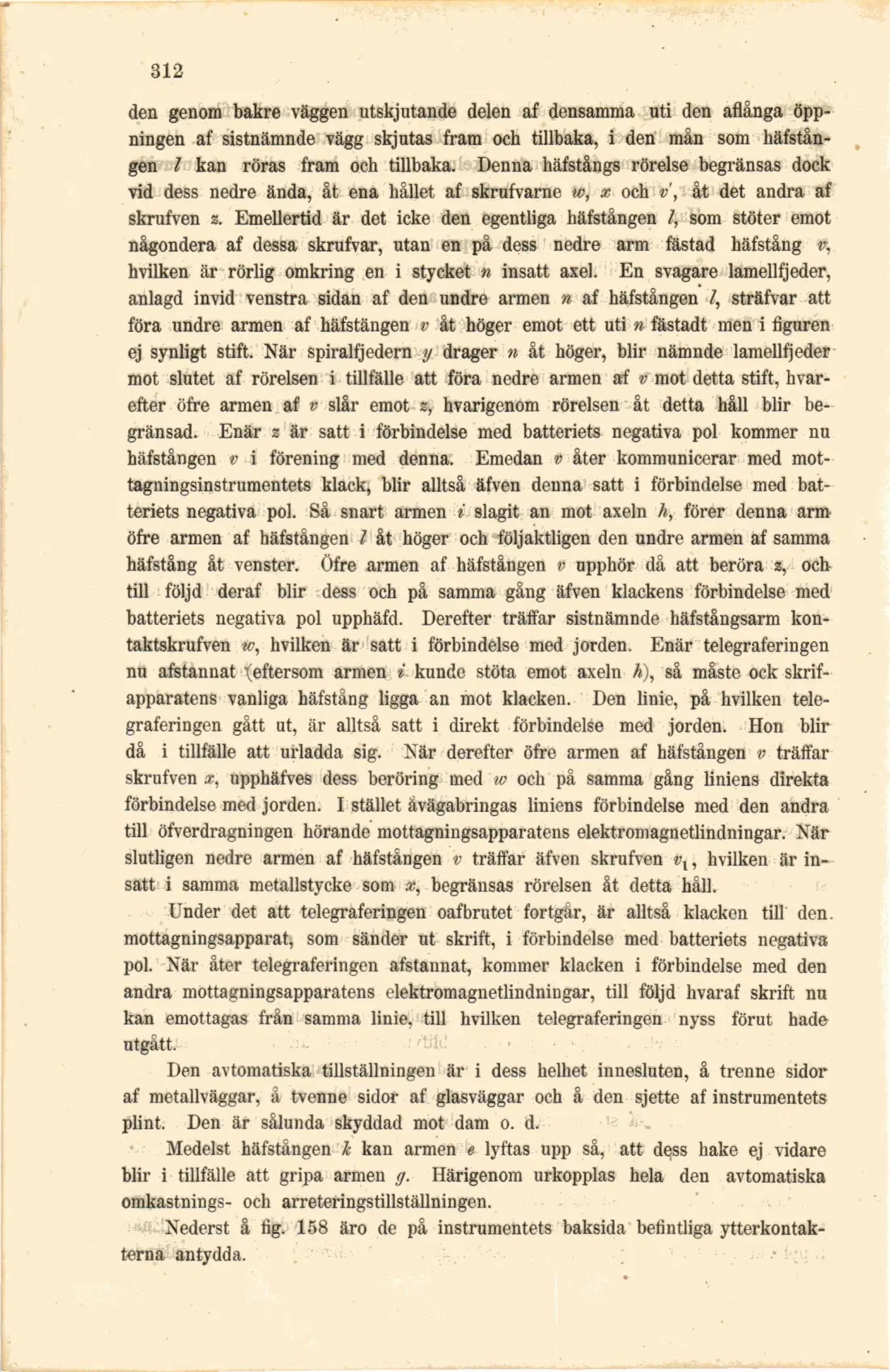

den genom bakre väggen utskjutande delen af densamma uti den aflånga öppningen af sistnämnde vägg skjutas fram och tillbaka, i den mån som häfstången l kan röras fram och tillbaka. Denna häfstångs rörelse begränsas dock vid dess nedre ända, åt ena hållet af skrufvarne w, x och v', åt det andra af skrufven z. Emellertid är det icke den egentliga häfstången l, som stöter emot någondera af dessa skrufvar, utan en på dess nedre arm fästad hafstång «, hvilken är rörlig omkring en i stycket n insatt axel. En svagare lamellfjeder, anlagd invid venstra sidan af den undre armen n af häfstången /, sträfvar att föra undre armen af häfstängen v åt höger emot ett uti n fästadt men i figuren ej synligt stift. När spiralfjedern y drager n åt höger, blir nämnde lamellfjeder mot slutet af rörelsen i tillfälle att föra nedre armen af v mot detta stift, hvarefter öfre armen af v slår emot z, hvarigenom rörelsen åt detta håll blir begränsad. Enär % är satt i förbindelse med batteriets negativa pol kommer nu häfstången v i förening med denna. Emedan v åter kommunicerar med mottagningsinstrumentets klack, blir alltså äfven denna satt i förbindelse med batteriets negativa pol. Så snart armen i slagit an mot axeln h, förer denna arm-öfre armen af häfstången l åt höger och följaktligen den undre armen af samma hafstång åt venster. Öfre armen af häfstången v upphör då att beröra ss, och till följd deraf blir dess och på samma gång äfven klackens förbindelse med batteriets negativa pol upphäfd. Derefter träffar sistnämnde häfstångsarm kon-taktskrufven w, hvilken är satt i förbindelse med jorden. Enär telegraferingen nu afstannat ^eftersom armen i kunde stöta emot axeln h), så måste ock skrifapparatens vanliga häfstång ligga an mot klacken. Den linie, på hvilken telegraferingen gått ut, är alltså satt i direkt förbindelse med jorden. Hon blir då i tillfälle att urladda sig. När derefter öfre armen af häfstången v träffar skrufven x, upphäfves dess beröring med w och på samma gång liniens direkta förbindelse med jorden. I stället åvägabringas liniens förbindelse med den andra till öfverdragningen hörande mottagningsapparatens elektromagnetlindningar. När slutligen nedre armen af häfstången v träffar äfven skrufven v,, hvilken är insatt i samma metallstycke som x, begränsas rörelsen åt detta håll.

Under det att telegraferingen oafbrutet fortgår, är alltså klacken till den. mottagningsapparat, som sänder ut skrift, i förbindelse med batteriets negativa pol. När åter telegraferingen afstannat, kommer klacken i förbindelse med den andra mottagningsapparatens elektromagnetlindningar, till följd hvaraf skrift nu kan emottagas från samma linie, till hvilken telegraferingen nyss förut hade utgått.

Den avtomatiska tillställningen är i dess helhet innesluten, å trenne sidor af metallväggar, å tvenne sidor af glasväggar och å den sjette af instrumentets plint. Den är sålunda skyddad mot dam o. d.

Medelst häfstången le kan armen e lyftas upp så, att dess hake ej vidare blir i tillfälle att gripa armen g. Härigenom urkopplas hela den avtomatiska omkastnings- och arreteringstillställningen.

Nederst å fig. 158 äro de på instrumentets baksida befintliga ytterkontakterna antydda.
