XV. Bokstafstrycktelegrafer; kemiska och kopieringstelegrafer
369 '
På pendeln L är medelst en ledgång fästad en arm Z, som drager sjelfva telegraferingsinrättningen Xp q X' samt ledar sig äfven der den är sammankopplad med denna inrättning.

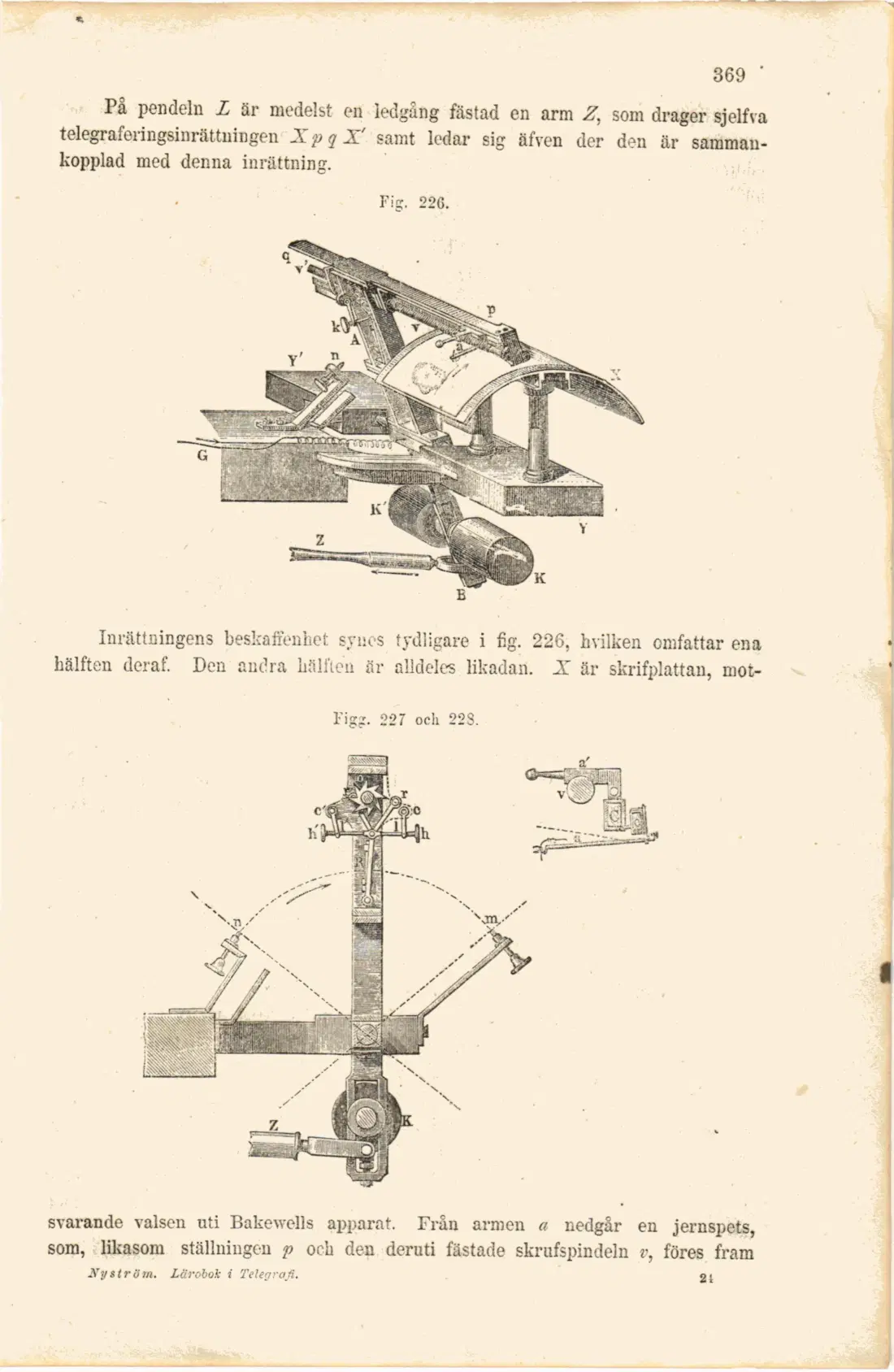

Fig. 226.
Inrättningens beskaffenhet synes tydligare i fig. 226, hvilken omfattar ena hälften deraf. Den andra hälften är alldeles likadan. X är skrifplattan, mot-
Figg. 227 och 22S.
svarande valsen uti Bakewells apparat. Från armen a nedgår en jernspets, som, likasom ställningen p och den deruti fästade skrufspindeln v, föres fram
Nyström. Lärobok i Telegrafi. 21
