XX. (Tilläggs-kapitel.) Olsens bokstafstrycktelegraf; kompenseringsinrättning till Carlanderska apparaten; brandtelegrafer
•583

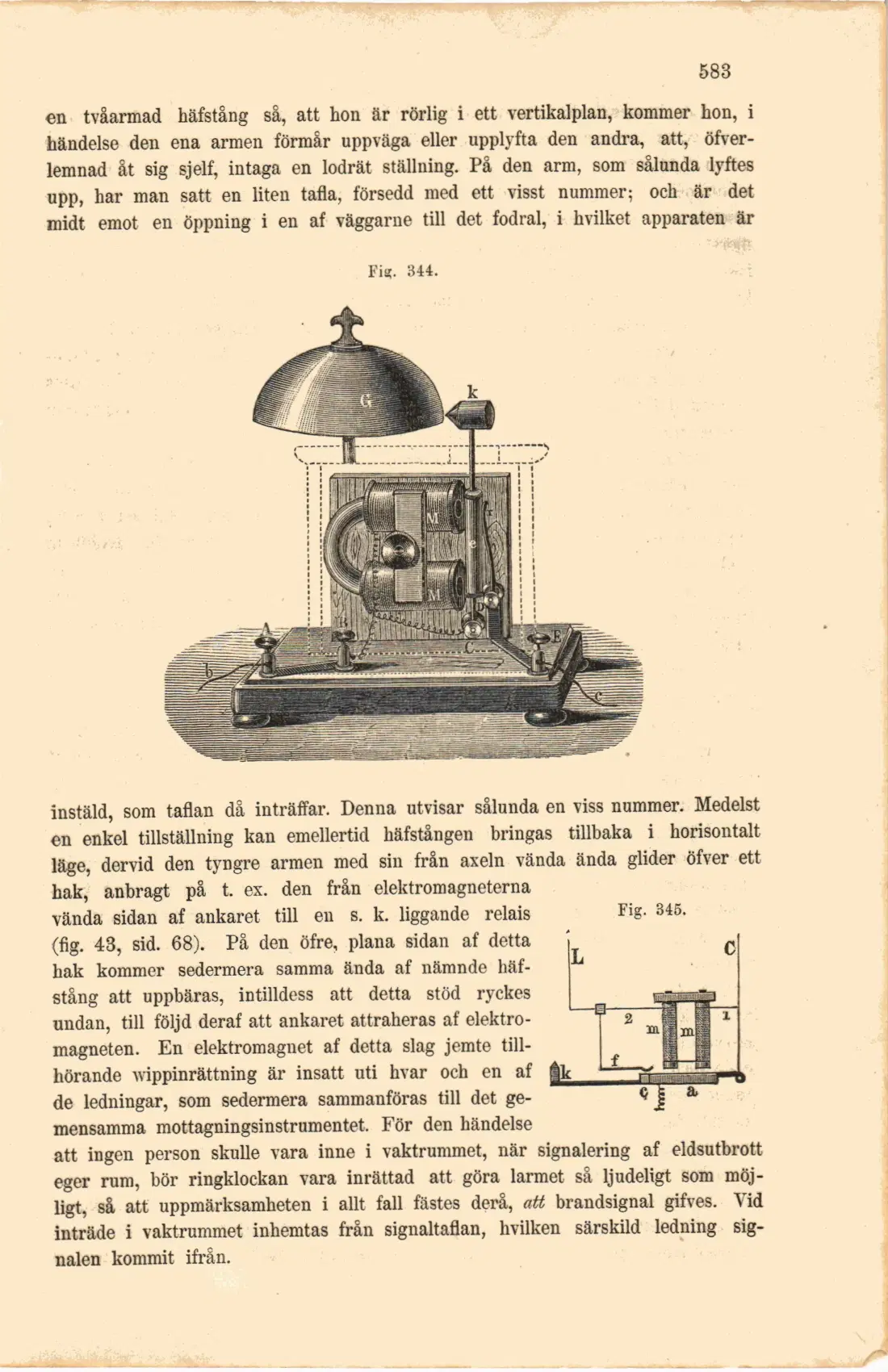

en tvåarmad häfstång så, att hon är rörlig i ett vertikalplan, kommer hon, i händelse den ena armen förmår uppväga eller upplyfta den andra, att, öfverlemnad åt sig sjelf, intaga en lodrät ställning. På den arm, som sålunda lyftes upp, har man satt en liten tafla, försedd med ett visst nummer; och är det midt emot en öppning i en af väggarne till det fodral, i hvilket apparaten är
Fig. 344.
Fig. 345.
instäld, som taflan då inträffar. Denna utvisar sålunda en viss nummer. Medelst en enkel tillställning kan emellertid häfstången bringas tillbaka i horisontalt läge, dervid den tyngre armen med sin från axeln vända ända glider öfver ett hak, anbragt på t. ex. den från elektromagneterna vända sidan af ankaret till en s. k. liggande relais (fig. 43, sid. 68). På den öfre, plana sidan af detta hak kommer sedermera samma ända af nämnde häfstång att uppbäras, intilldess att detta stöd ryckes undan, till följd deraf att ankaret attraheras af elektromagneten. En elektromagnet af detta slag jemte tillhörande uippinrättning är insatt uti hvar och en af de ledningar, som sedermera sammanföras till det gemensamma mottagningsinstrumentet. För den händelse
att ingen person skulle vara inne i vaktrummet, när signalering af eldsutbrott eger rum, bör ringklockan vara inrättad att göra larmet så ljudeligt som möjligt, så att uppmärksamheten i allt fall fästes derå, att brandsignal gifves. Vid inträde i vaktrummet inhemtas från signaltaflan, hvilken särskild ledning signalen kommit ifrån.
