III. Terräng och byggnader, af Carl Möller
fastsatta, kringgjutna med beton, som väl grep in i det pallsprängda berget. Där berget låg djupare, voro under takstolsfötterna pålar nedslagna, och voro dessa upptill förenade medels stadiga betonkakor, i livilka förutnämnda granitplintar voro fastgjutna. Enär berget i ballens sydvestra del sluttade starkt mot sjösidan, fastsattes här i de på pålar stående takstolsgrunderna ankar-jern, livilka framdrogos till en punkt, där berget kom upp i dagen, där de fastbultades. Gafvelväggarnas gallerverksbjelkar restes å betonunderlag, livilka

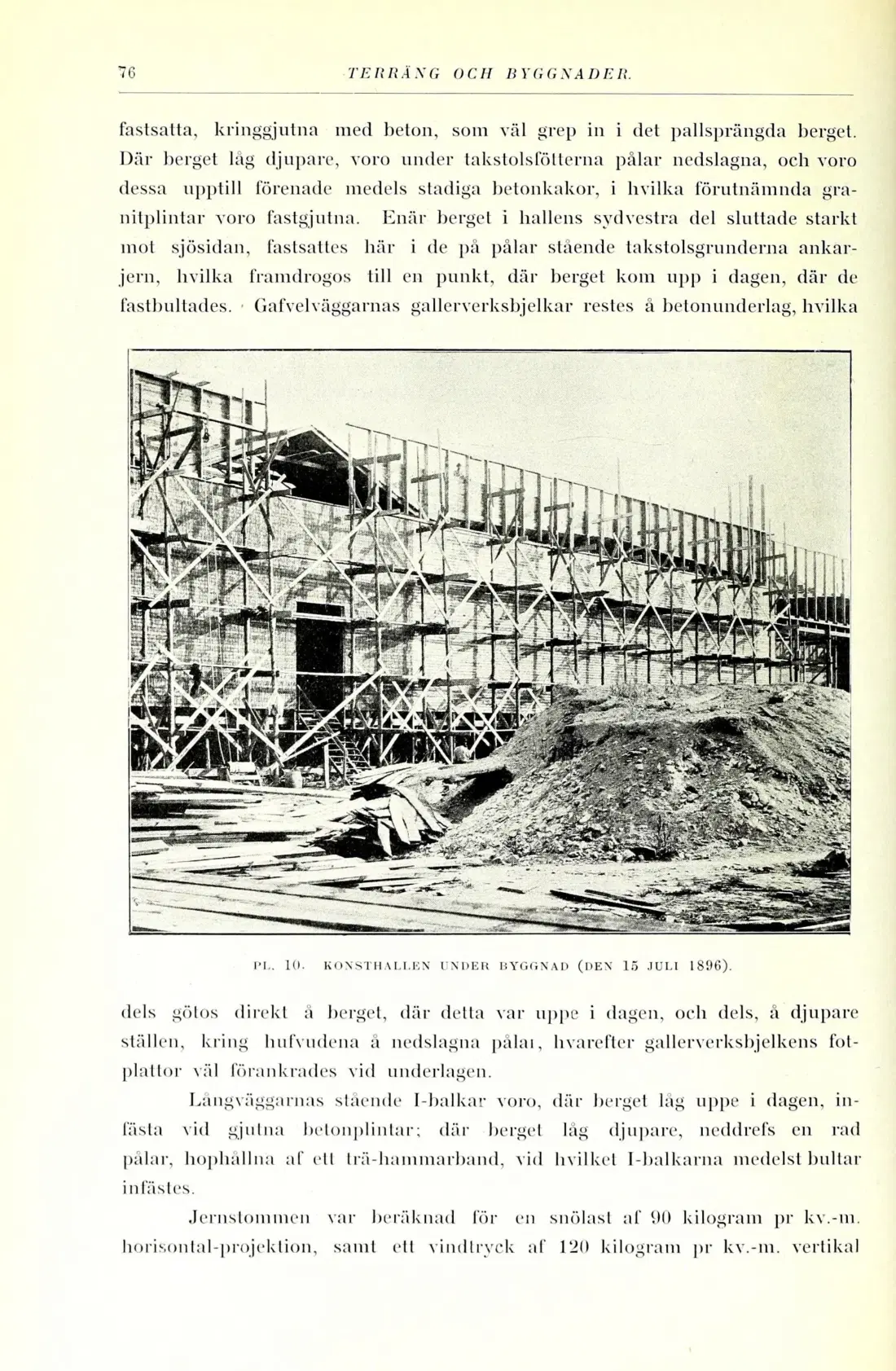

PL. 10. KONSTHALLEN UNDER BYGGNAD (DEN 15 JULI 1896).
dels gölos direkt å berget, där detta var uppe i dagen, och dels, å djupare ställen, kring hufvudena å nedslagna pålai, hvarefter gallerverksbjelkens fotplattor väl förankrades vid underlagen.
Långväggarnas stående I-balkar voro, där berget låg uppe i dagen, infästa vid gjutna betonplintar; där berget låg djupare, neddrefs en rad pålar, hophållna af ett trä-hammarband, vid hvilket I-balkarna medelst bultar infästes.
Jernstoinmen var beräknad för en snölast af 90 kilogram pr kv.-m. horisontal-projektion, samt ett vindtryck af 120 kilogram pr kv.-m. vertikal
