12. Åtskilliga tillämpningar af elektriciteten

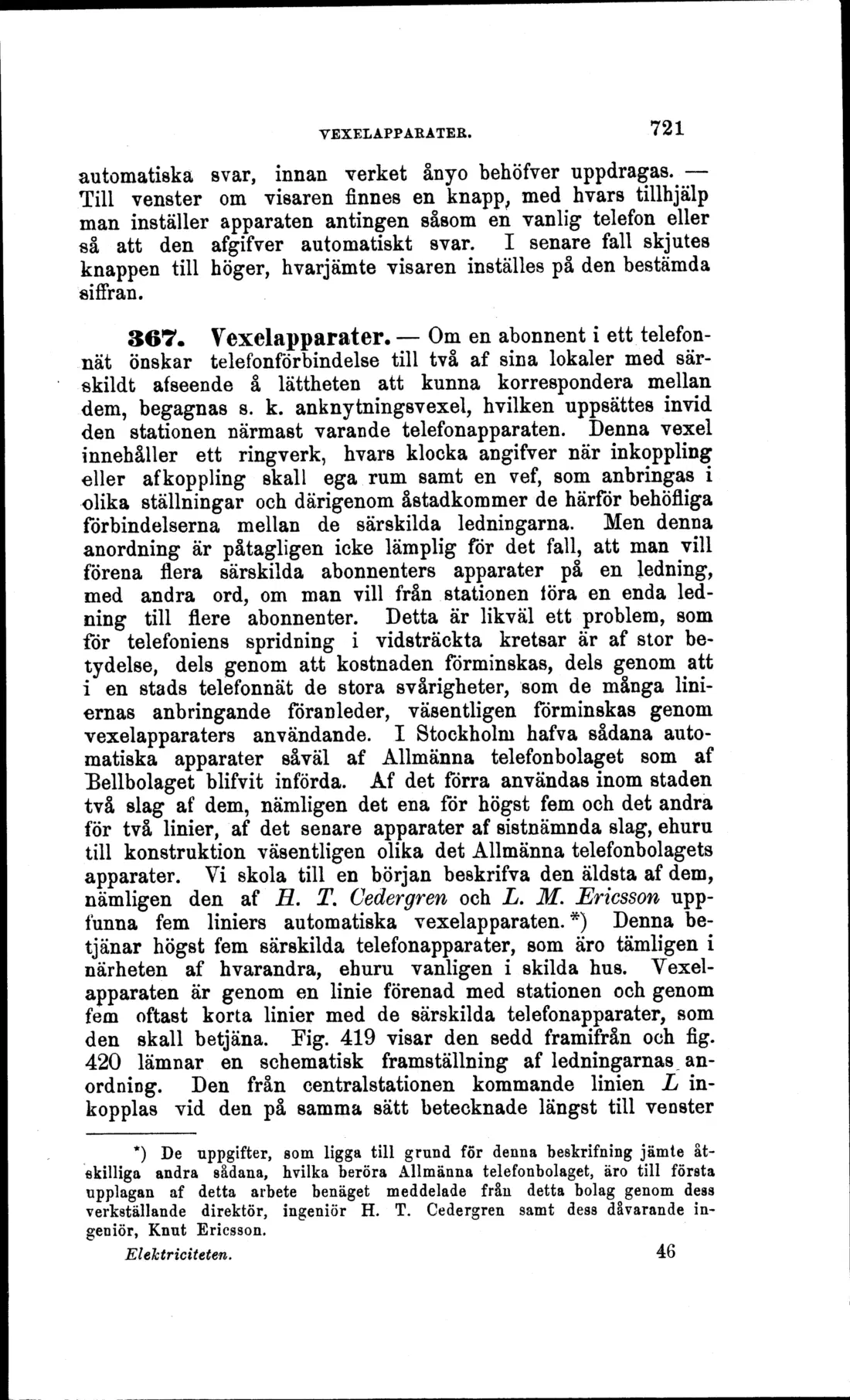

VEXELAPPARATER. 721
automatiska svar, innan verket ånyo behöfver uppdragas. - Till venster om visaren finnes en knapp, med hvars tillhjälp man inställer apparaten antingen såsom en vanlig telefon eller så att den afgifver automatiskt svar. I senare fall skjutes knappen till höger, hvarjämte visaren inställes på den bestämda siffran.
367. Vexelapparater. - Om en abonnent i ett telefonnät önskar telefonförbindelse till två af sina lokaler med särskildt afseende å lättheten att kunna korrespondera mellan dem, begagnas s. k. anknytningsvexel, hvilken uppsattes invid den stationen närmast varande telefonapparaten. Denna vexel innehåller ett ringverk, hvars klocka angifver när inkoppling eller af koppling skall ega rum samt en vef, som anbringas i olika ställningar och därigenom åstadkommer de härför behöfliga förbindelserna mellan de särskilda ledningarna. Men denna anordning är påtagligen icke lämplig for det fall, att man vill förena flera särskilda abonnenters apparater på en ledning, med andra ord, om man vill från stationen lÖra en enda ledning till flere abonnenter. Detta är likväl ett problem, som for telefoniens spridning i vidsträckta kretsar är af stor betydelse, dels genom att kostnaden förminskas, dels genom att i en stads telefonnät de stora svårigheter, som de många liniernas anbringande föranleder, väsentligen förminskas genom Vexelapparater användande. I Stockholm hafva sådana automatiska apparater såväl af Allmänna telefonbolaget som af Eellbolaget blifvit införda. Af det förra användas inom staden två slag af dem, nämligen det ena för högst fem och det andra för två linier, af det senare apparater af sistnämnda slag, ehuru till konstruktion väsentligen olika det Allmänna telefonbolagets apparater. Vi skola till en början beskrifva den äldsta af dem, nämligen den af H. T. Cedergren och L. M. Ericsson uppfunna fem liniers automatiska vexelapparaten. *) Denna betjänar högst fem särskilda telefonapparater, som äro tämligen i närheten af hvarandra, ehuru vanligen i skilda hus. Vexelapparaten är genom en linie förenad med stationen och genom fem oftast korta linier med de särskilda telefonapparater, som den skall betjäna. Fig. 419 visar den sedd framifrån och fig. 420 lämnar en schematisk framställning af ledningarnas anordning. Den från centralstationen kommande linien L inkopplas vid den på samma sätt betecknade längst till venster
*) De uppgifter, som ligga till grund för denna beskrifning jämte åtskilliga andra sådana, hvilka beröra Allmänna telefonbolaget, äro till första upplagan af detta arbete benäget meddelade från detta bolag genom dess verkställande direktör, ingeniör H. T. Cedergren samt dess dåvarande ingeniör, Knut Ericsson.
Elektriciteten. 46
