12. Åtskilliga tillämpningar af elektriciteten
CENTEÅLSTATIONEB. 727

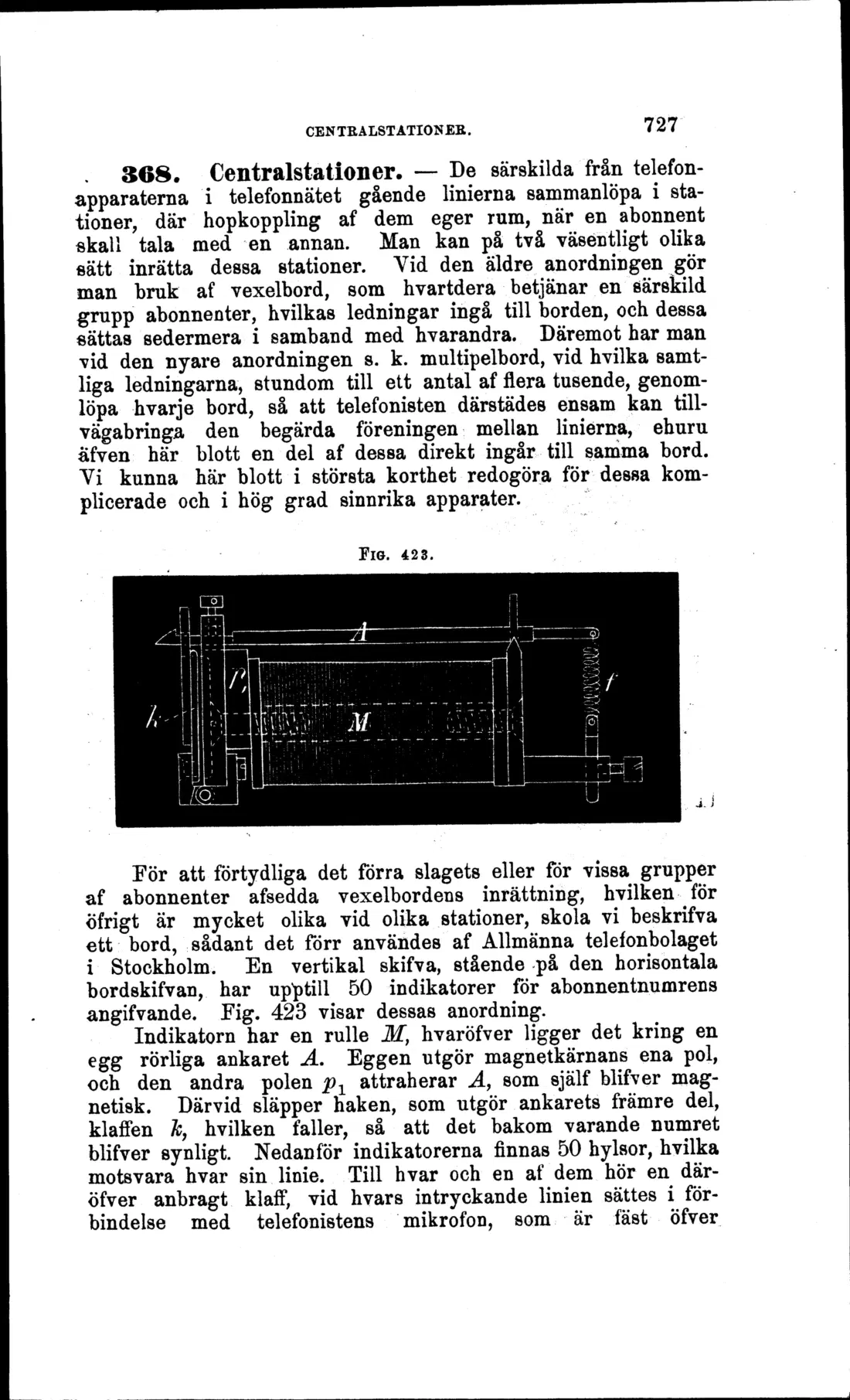

368. Centralstationer. - De särskilda från telefonapparaterna i telefonnätet gående linierna sammanlöpa i stationer, där hopkoppling af dem eger rum, när en abonnent skall tala med en annan. Man kan på två väsentligt olika sätt inrätta dessa stationer. Yid den äldre anordningen gör man bruk af vexelbord, som hvartdera betjänar en särskild grupp abonnenter, hvilkas ledningar ingå till borden, och dessa sättas sedermera i samband med hvarandra. Däremot har man vid den nyare anordningen s. k. multipelbord, vid hvilka samtliga ledningarna, stundom till ett antal af flera tusende, genomlöpa hvarje bord, så att telefonisten därstädes ensam kan till-vägabringja den begärda föreningen mellan linierna, ehuru äfven här blott en del af dessa direkt ingår till samma bord. Vi kunna här blott i största korthet redogöra för dessa komplicerade och i hög grad sinnrika apparater.
FIG. 423.
För att förtydliga det förra slagets eller för vissa grupper af abonnenter afsedda vexelbordens inrättning, hvilken for öfrigt är mycket olika vid olika stationer, skola vi beskrifva ett bord, sådant det förr användes af Allmänna telefonbolaget i Stockholm. En vertikal skifva, stående på den horisontala bordskifvan, har upptill 50 indikatorer för abonnentnumrens angifvande. Fig. 423 visar dessas anordning.
Indikatorn har en rulle M, hvaröfver ligger det kring en egg rörliga ankaret A. Eggen utgör magnetkärnans ena pol, och den andra polen p^ attraherar A, som själf blifver magnetisk. Därvid släpper haken, som utgör ankarets främre del, klaffen &, hvilken faller, så att det bakom varande numret blifver synligt. Nedanför indikatorerna finnas 50 hylsor, hvilka motsvara hvar sin linie. Till hvar och en af dem hör en däröfver anbragt klaff, vid hvars intryckande linien sättes i förbindelse med telefonistens mikrofon, som är fäst öfver
