12. Åtskilliga tillämpningar af elektriciteten

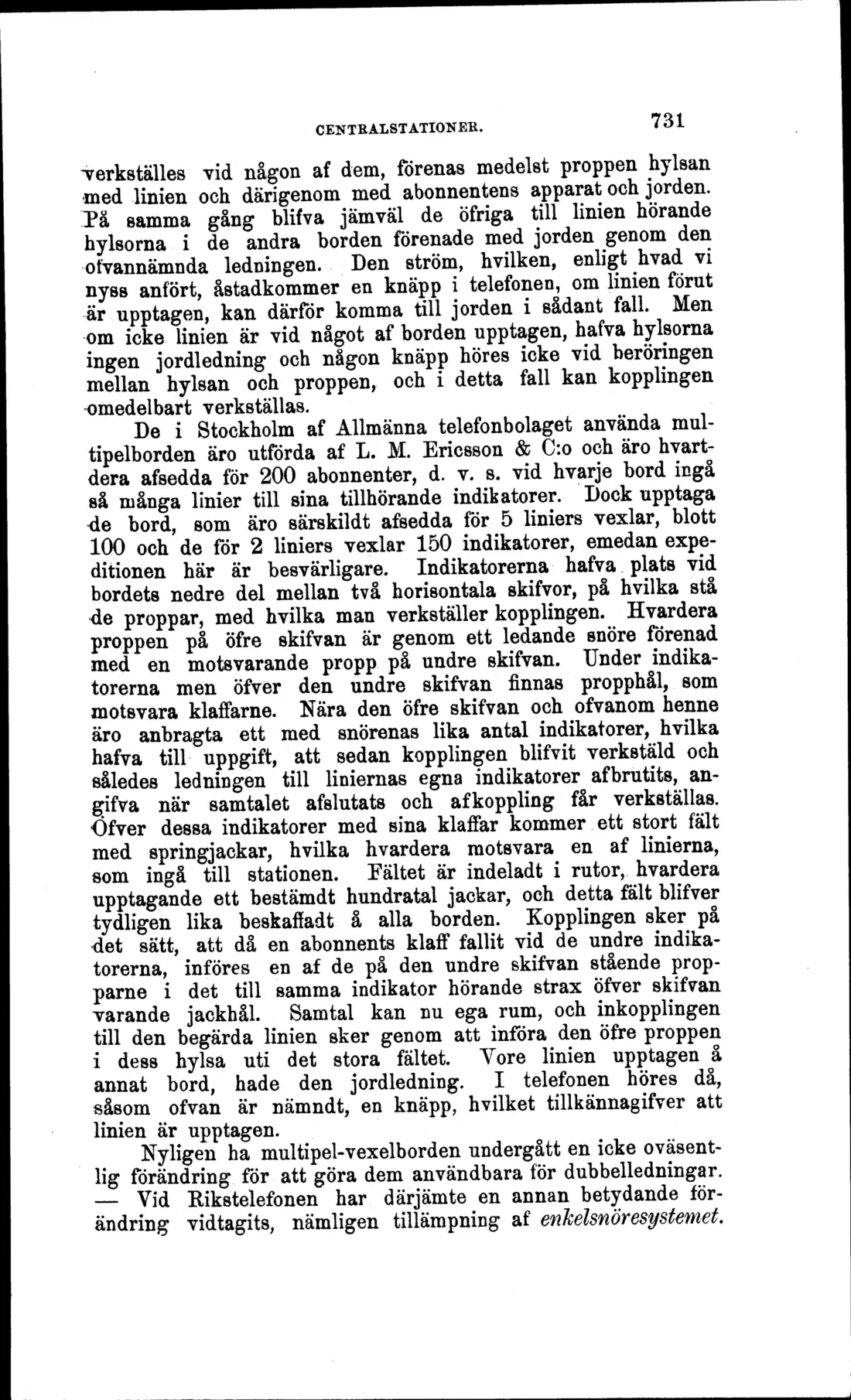

CENTBALSTATIONEK. 731
Terkställes vid någon af dem, förenas medelst proppen hylsan med linien och därigenom med abonnentens apparat och jorden. Pä samma gång blifva jämväl de öfriga till linien hörande hylsorna i de andra borden förenade med jorden genom den ofvannämnda ledningen. Den ström, hvilken, enligt hvad vi nyss anfört, åstadkommer en knäpp i telefonen, om linien förut är upptagen, kan därför komma till jorden i sådant fall. Men om icke linien är vid något af borden upptagen, hafva hylsorna ingen jordledning och någon knäpp höres icke vid beröringen mellan hylsan och proppen, och i detta fall kan kopplingen omedelbart verkställas.
De i Stockholm af Allmänna telefonbolaget använda multipelborden äro utförda af L. M. Ericsson & C:o och äro hvartdera afsedda för 200 abonnenter, d. v. s. vid hvarje bord ingå så många linier till sina tillhörande indikatorer. Dock upptaga de bord, som äro särskildt afsedda för 5 liniers vexlar, blott 100 och de för 2 liniers vexlar 150 indikatorer, emedan expeditionen här är besvärligare. Indikatorerna hafva plats vid bordets nedre del mellan två horisontala skifvor, på hvilka stå de proppar, med hvilka man verkställer kopplingen. Hvardera proppen på öfre skifvan är genom ett ledande snöre förenad med en motsvarande propp på undre skifvan. Under indikatorerna men öfver den undre skifvan finnas propphål, som motsvara klaffarne. Nära den öfre skifvan och ofvanom henne äro anbragta ett med snörenas lika antal indikatorer, hvilka hafva till uppgift, att sedan kopplingen blifvit verkstäld och således ledningen till liniernas egna indikatorer afbrutits, angifva när samtalet afslutats och afkoppling får verkställas. Öfver dessa indikatorer med sina klaffar kommer ett stort fält med springjackar, hvilka hvardera motsvara en af linierna, som ingå till stationen. Fältet är indeladt i rutor, hvardera upptagande ett bestämdt hundratal jackar, och detta fält blifver tydligen lika beskaffadt å alla borden. Kopplingen sker på det sätt, att då en abonnents klaff fallit vid de undre indikatorerna, införes en af de på den undre skifvan stående prop-parne i det till samma indikator hörande strax öfver skifvan Tärande jackhål. Samtal kan nu ega rum, och inkopplingen till den begärda linien sker genom att införa den öfre proppen i dess hylsa uti det stora fältet. Yore linien upptagen å annat bord, hade den jordledning. I telefonen höres då, såsom ofvan är nämndt, en knäpp, hvilket tillkännagifver att linien är upptagen.
Nyligen ha multipel-vexelborden undergått en icke oväsentlig förändring för att göra dem användbara for dubbelledningar. - Vid Bikstelefonen har därjämte en annan betydande förändring vidtagits, nämligen tillämpning af enkelsnöresystemet.
