12. Åtskilliga tillämpningar af elektriciteten
DE ELEKTRISKA FÖRETEELSERNA I TELEFONKABLAR. 751
FIG. 437.

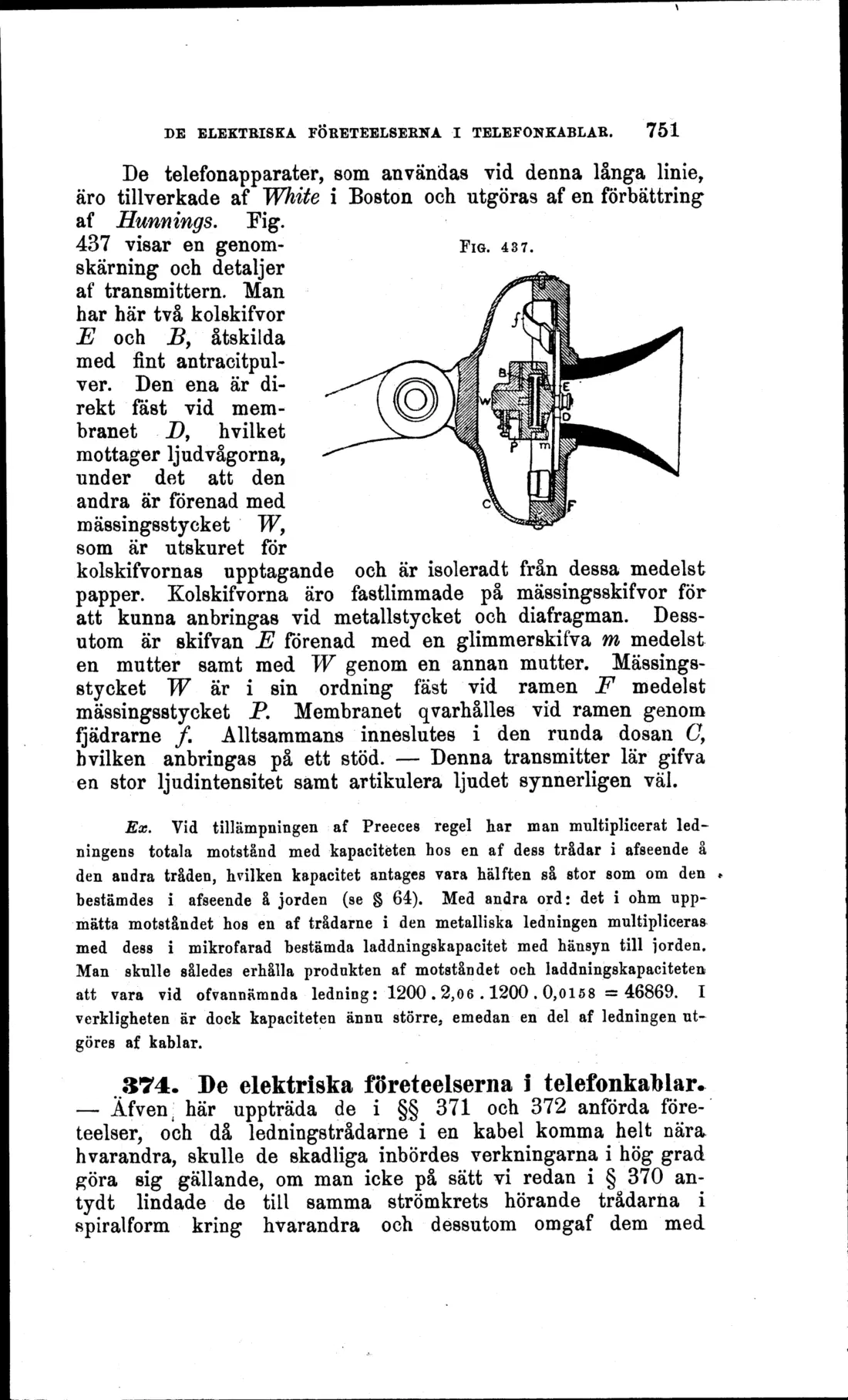

De telefonapparater, som användas vid denna långa linie, äro tillverkade af White i Boston och utgöras af en förbättring af Hunmngs. Fig. 437 visar en genomskärning och detaljer af transmittera. Man har här två kolskifvor E och B, åtskilda med fint antracitpul-ver. Den ena är direkt fäst vid membranet D, hvilket mottager ljudvågorna, under det att den andra är förenad med mässingsstycket W, som är utskuret för
kolskifvornas upptagande och är isoleradt från dessa medelst papper. Kolskifvorna äro fastlimmade på mässingsskifvor för att kunna anbringas vid metallstycket och diafragman. Dessutom är skifvan E förenad med en glimmerskifva m medelst en mutter samt med W genom en annan mutter. Mässingsstycket TF är i sin ordning fäst vid ramen F medelst mässingsstycket P. Membranet qvarhålles vid ramen genom fjädrarne /. Alltsammans inneslutes i den runda dosan 6Y, hvilken anbringas på ett stöd. - Denna transmitter lär gifva en stor ljudintensitet samt artikulera ljudet synnerligen väl.
Ex. Vid tillämpningen af Preeces regel har man multiplicerat ledningens totala motstånd med kapaciteten hos en af dess trådar i afseende å den andra tråden, hvilken kapacitet antages vara hälften så stor som om den bestämdes i afseende å jorden (se § 64). Med andra ord: det i ohm uppmätta motståndet hos en af trådarne i den metalliska ledningen multiplicerar med dess i mikrofarad bestämda laddningskapacitet med hänsyn till jorden. Man skulle således erhålla produkten af motståndet och laddningskapacitetea att vara vid ofvannämnda ledning: 1200 . 2,06 .1200 . 0,0158 = 46869. I verkligheten är dock kapaciteten ännu större, emedan en del af ledningen utgöres af kablar.
374. De elektriska företeelserna i telefonkablar.
- Äfven, här uppträda de i §§ 371 och 372 anförda företeelser, och då ledningstrådarne i en kabel komma helt nära hvarandra, skulle de skadliga inbördes verkningarna i hög grad göra sig gällande, om man icke på sätt vi redan i § 370 antydt lindade de till samma strömkrets hörande trådarna i spiralform kring hvarandra och dessutom omgaf dem med
