Sida 763
12. Åtskilliga tillämpningar af elektriciteten

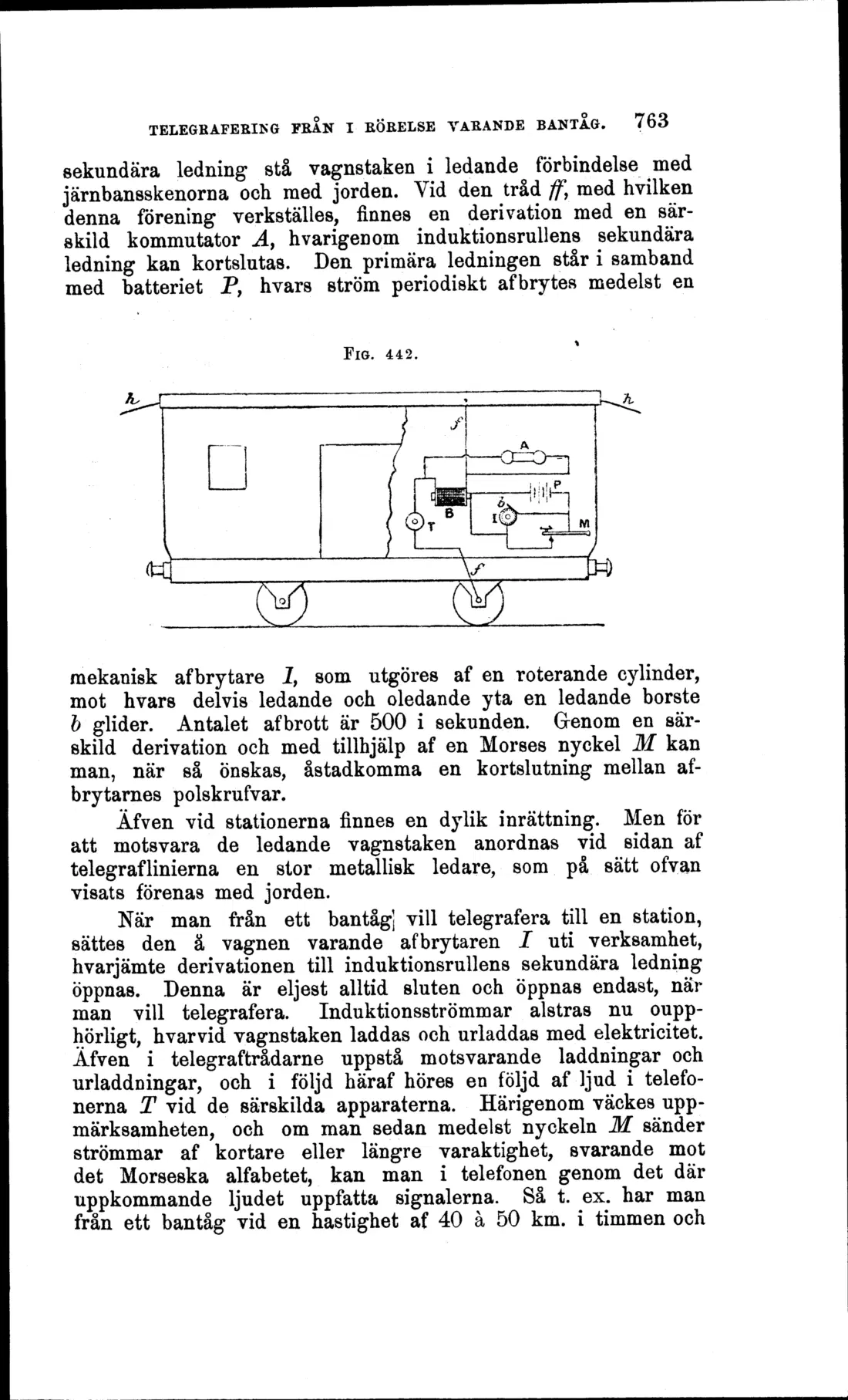

TELEGRAFERING FRÅN I RÖRELSE VARANDE BANTÅG. 763
sekundära ledning stå vagnstaken i ledande förbindelse med järnbansskenorna och med jorden. Vid den tråd ff, med hvilken denna förening verkstälies, finnes en derivation med en särskild kommutator A, hvarigenom induktionsrullens sekundära ledning kan kortslutas. Den primära ledningen står i samband med batteriet P, hvars ström periodiskt afbrytes medelst en
FIG. 442.
mekanisk afbrytare l, som utgöres af en roterande cylinder, mot hvars delvis ledande och oledande yta en ledande borste b glider. Antalet afbrott är 500 i sekunden. Genom en särskild derivation och med tillhjälp af en Morses nyckel M kan man, när så Önskas, åstadkomma en kortslutning mellan af-brytarnes polskrufvar.
Äfven vid stationerna finnes en dylik inrättning. Men för att motsvara de ledande vagnstaken anordnas vid sidan af telegraflinierna en stor metallisk ledare, som på sätt ofvan visats förenas med jorden.
När man från ett bantåg] vill telegrafera till en station, sättes den å vagnen varande afbrytaren I uti verksamhet, hvarjämte derivationen till induktionsrullens sekundära ledning öppnas. Denna är eljest alltid sluten och öppnas endast, när man vill telegrafera. Induktionsströmmar alstras nu oupphörligt, hvarvid vagnstaken laddas och urladdas med elektricitet. Äfven i telegraf trådarne uppstå motsvarande laddningar och urladdningar, och i följd häraf höres en följd af ljud i telefonerna T vid de särskilda apparaterna. Härigenom väckes uppmärksamheten, och om man sedan medelst nyckeln M sänder strömmar af kortare eller längre varaktighet, svarande mot det Morseska alfabetet, kan man i telefonen genom det där uppkommande ljudet uppfatta signalerna. Så t. ex. har man från ett bantåg vid en hastighet af 40 å 50 km. i timmen och
