12. Åtskilliga tillämpningar af elektriciteten
ELISHA GRAYS TELAUTOGRAF.
765

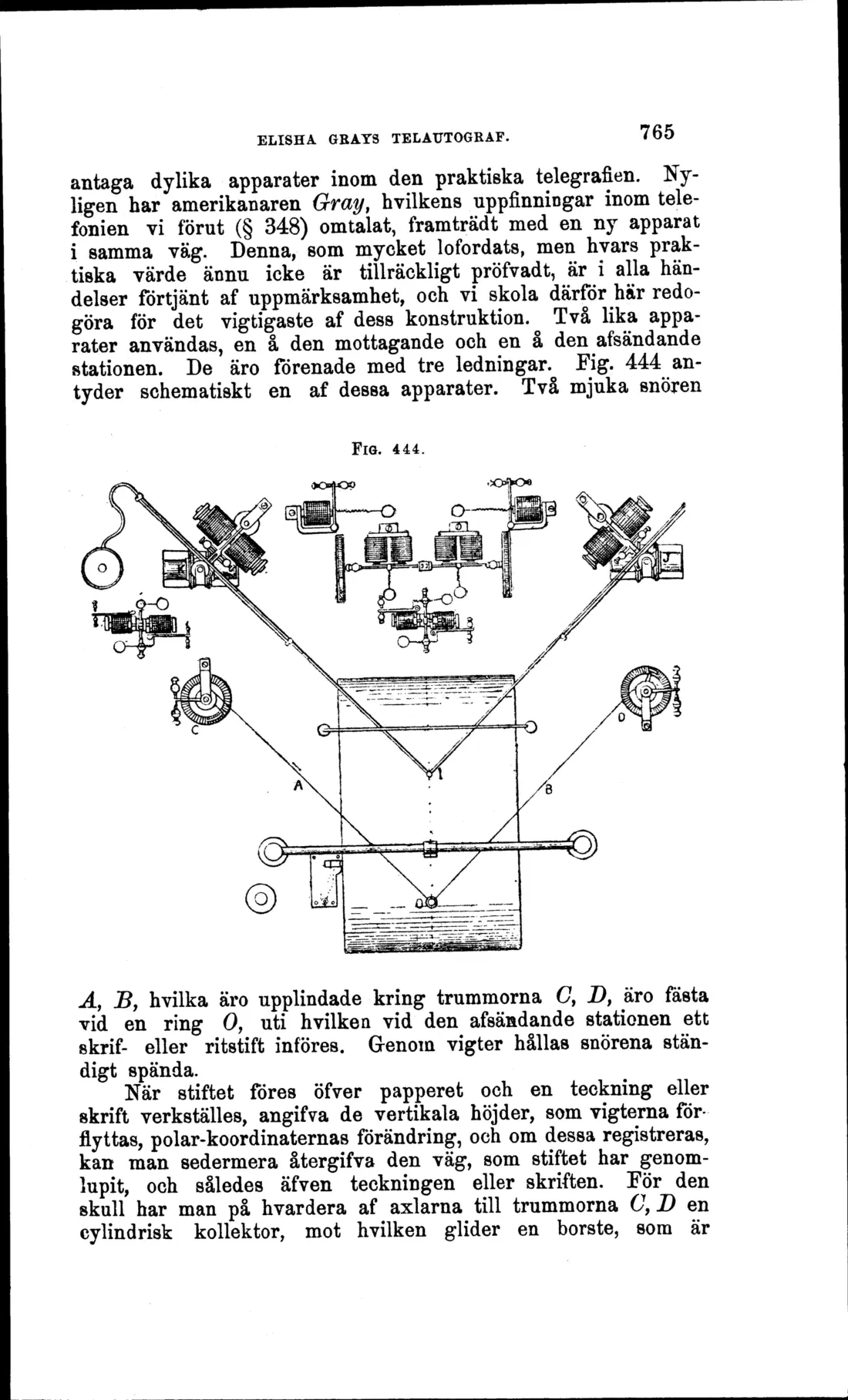

antaga dylika apparater inom den praktiska telegrafien. Nyligen har amerikanaren Gray, hvilkens uppfinningar inom telefonien vi förut (§ 348) omtalat, framträdt med en ny apparat i samma väg. Denna, som mycket lofordats, men hvars praktiska värde ännu icke är tillräckligt pröfvadt, är i alla händelser förtjänt af uppmärksamhet, och vi skola därför här redogöra för det vigtigaste af dess konstruktion. Två lika apparater användas, en å den mottagande och en å den afsändande stationen. De äro förenade med tre ledningar. Fig. 444 antyder schematiskt en af dessa apparater. Två mjuka snören
A, J5, hvilka äro upplindade kring trummorna C, D, äro fästa vid en ring O, uti hvilken vid den afsändande stationen ett skrif- eller ritstift införes. Genom vigter hållas snörena ständigt spända.
När stiftet föres öfver papperet och en teckning eller skrift verkställes, angifva de vertikala höjder, som vigterna förflyttas, polar-koordinaternas förändring, och om dessa registreras, kan man sedermera återgifva den väg, som stiftet har genom-lupit, och således äfven teckningen eller skriften. För den skull har man på hvardera af axlarna till trummorna C, D en cylindrisk kollektor, mot hvilken glider en borste, som är
