12. Åtskilliga tillämpningar af elektriciteten
MAGNETISKA SEPARATORER. 769
med stapeln. Antag t. ex. att termometern visar något gradtal mellan 10° och 20°. Den med två pilar antydda strömmen .går då genom tråden l till trådrullen l å visaretaflan och därifrån till stapelns negativa pol. Tråden x tjänar då för två olika strömmar och ersätter två särskilda ledningar. Under inverkan af den ström, som går genom trådrullen l, visar sig den på L± fästa skifvan framför glaset, och man ser då genast att temperaturen är mellan 10° och 20°. När man icke längre trycker på knappen K, återtager magnetnålen sin ursprungliga ställning.
På samma sätt kan man i kontrollbyrån iakttaga temperaturerna 21°, 22°, 23°, 24° äfvensom 25°-30°.

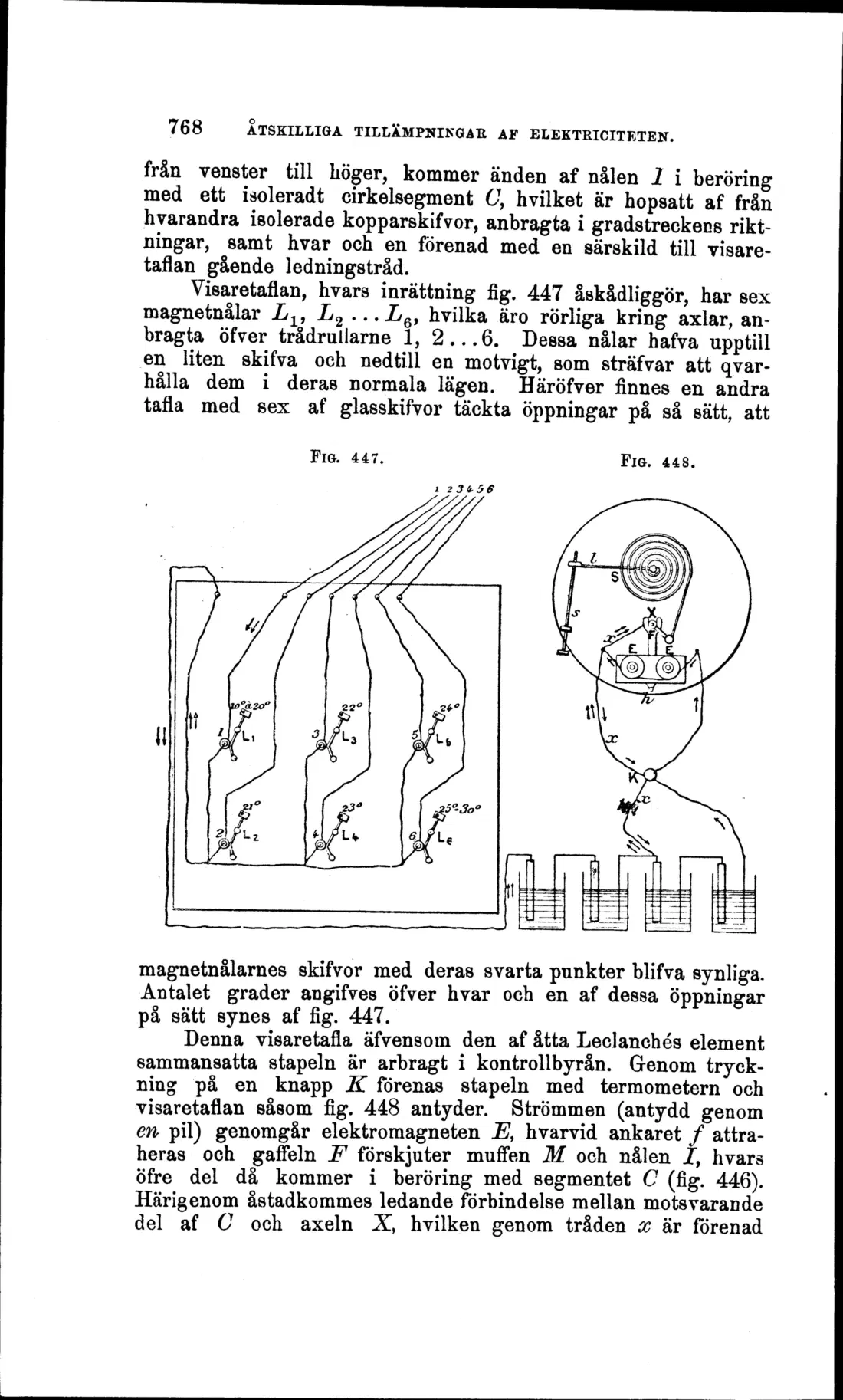

Regleringen af zink-stålspiralen S sker med tillhjälp af skrufven s och häfstången l (fig. 448) och genom jämförelse med en vanlig termometer.
Vid teatern i Bruxelles finnas nio dylika apparater i verksamhet.
Yi anföra denna apparat endast såsom ett exempel på de många likartade, som man inom tekniken begagnar för dylika ändamål.
38O. Magnetiska separatorer. - En tillämpning af magnetismen och i synnerhet af elektromagnetismen, som de senare åren erhållit ganska stor praktisk betydelse, är för att skilja stycken af järn eller andra magnetiska ämnen från omagnetiska inblandningar. Särskildt för järnhandteringen hafva de magnetiska separatorerna blifvit af stort värde för anrikning af järnmalm, men man har äfven med fördel användt dem för att befria galmeja och blende för i dem inblandade järnoxid-hydrat och järnkarbonatmalmer, äfvensom tennmalm från arsenik-kis m. m. Vi kunna här blott i korthet omnämna några få bland det ganska stora antal olika slag af dylika maskiner, som blifvit utförda, och hvaraf åtskilliga i Sverige blifvit patenterade.
Den i vårt land förnämligast använda maskin af detta slag är uppfunnen af Jonas Wenström, och den begagnas för sofring af järnmalm vid flera svenska grufvor, sålunda vid Stora Slotterbergsgrufvan sedan år 1884, äfvensom vid Dannemora, Kanntorps med flera gruffält. *) Denna separator har tillverkats i fyra olika typer med afseende å storleken. Figg. 449 och 450 visa dess anordning sådan den konstrueras för sofring af s. k. varp med gröfre kornstorlek. A är en orörlig elektromagnet, hvilken med två excentriska tappar J5 är fäst vid
*) Se härom en afhandling af professor G. Nordeoström i Järnkontorets Annaler, 1892.
Elektriciteten. 49
