12. Åtskilliga tillämpningar af elektriciteten
TELEFONKABLAE.
739

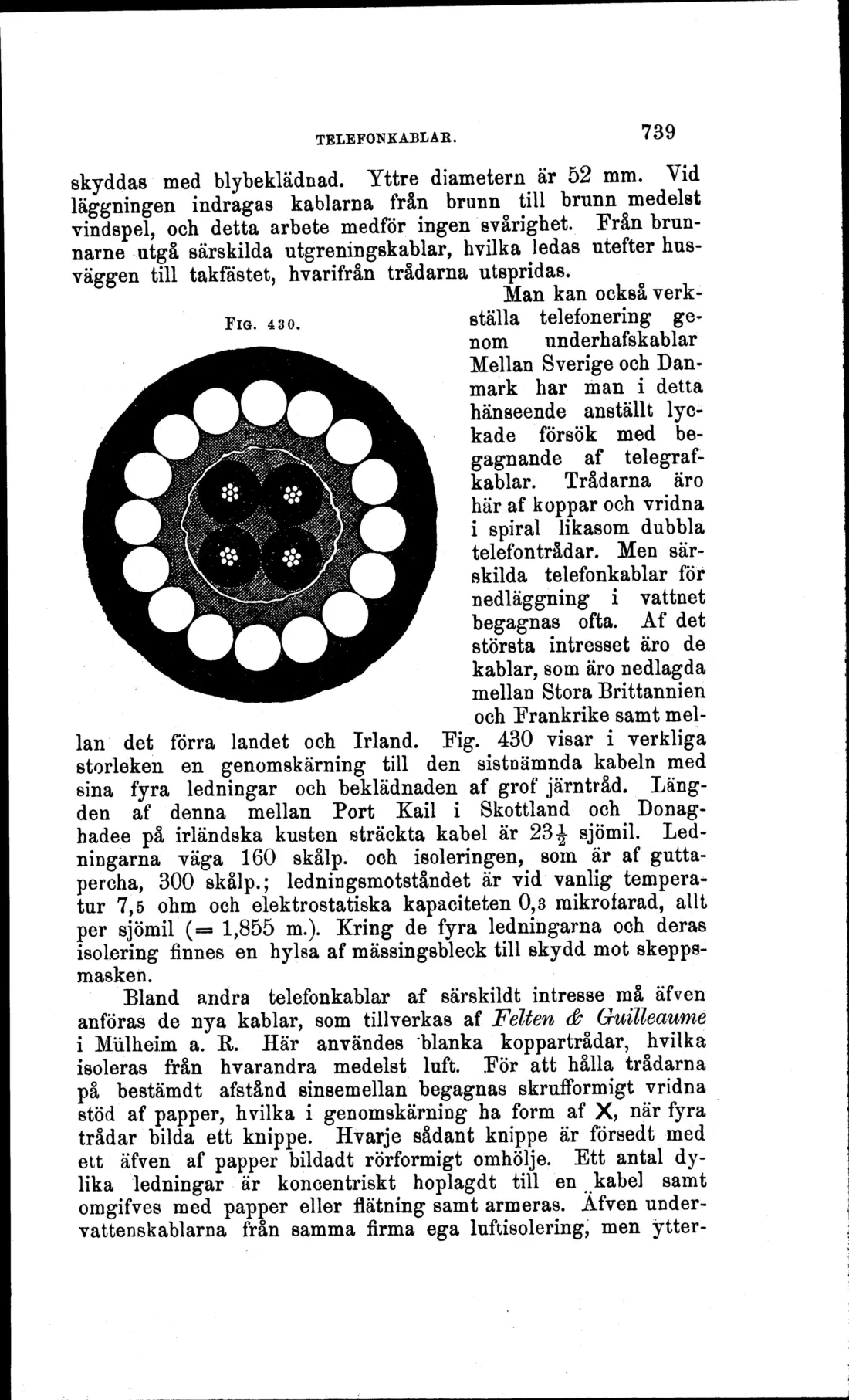

FIG. 430.
skyddas med blybeklädnad. Yttre diametern är 52 mm. Vid läggningen indragas kablarna från brunn till brunn medelst vindspel, och detta arbete medför ingen svårighet. Från brun-narne utgå särskilda utgreningskablar, hvilka ledas utefter husväggen till takfästet, hvarifrån trådarna utspridas.
Man kan också verkställa telefonering genom underhafskablar Mellan Sverige och Danmark har man i detta hänseende anställt lyckade försök med begagnande af telegrafkablar. Trådarna äro här af koppar och vridna i spiral likasom dubbla telefontrådar. Men särskilda telefonkablar för nedläggning i vattnet begagnas ofta. Af det största intresset äro de kablar, som äro nedlagda mellan Stora Britannien och Frankrike samt mellan det förra landet och Irland. Fig. 430 visar i verkliga storleken en genomskärning till den sistnämnda kabeln med sina fyra ledningar och beklädnaden af grof järntråd. Längden af denna mellan Port Kail i Skottland och Donag-hadee på irländska kusten sträckta kabel är 23^ sjömil. Ledningarna väga 160 skalp, och isoleringen, som är af gutta-percha, 300 skalp.; ledningsmotståndet är vid vanlig tempera* tur 7,5 ohm och elektrostatiska kapaciteten 0,3 mikrofarad, allt per sjömil (== 1,855 m.). Kring de fyra ledningarna och deras isolering finnes en hylsa af mässingsbleck till skydd mot skeppsmasken.
Bland andra telefonkablar af särskildt intresse må äfven anföras de nya kablar, som tillverkas af Félten & Guilleaume i Mulheim a. E. Här användes 'blanka koppartrådar, hvilka isoleras från hvarandra medelst luft. For att hålla trådarna på bestämdt afstånd sinsemellan begagnas skrufformigt vridna stöd af papper, hvilka i genomskärning ha form af X, när fyra trådar bilda ett knippe. Hvarje sådant knippe är försedt med ett äfven af papper bildadt rörformigt omhölje. Ett antal dylika ledningar är koncentriskt hoplagdt till en kabel samt omgifves med papper eller flätning samt armeras. Äfven under-vattenskablarna från samma firma ega luftisolering, men ytter-
