IV. Anordningar för samfärdseln till och inom utställningsområdet, af P. Ax. Lindahl och Carl Möller
A lintrunimans axel var ett skrufhjul at metall insatt, som drefs af en enkel skruf af stål. Skrufvens axel, på hvilken en handbroms var anordnad, var direkt kopplad med motorn genom en isolerad koppling. Maskineriet, som sålunda var af enklaste slag, var uppstäldt å en gemensam bottenplåt. Manövreringen skedde medels ett system af tryckknappar, uppsatt inuti korgen, och afstannades korgen vid gränslägena dessutom genom där insalta
llffe
mm i mjm *• \ AJ W mrwfm mm l |I .

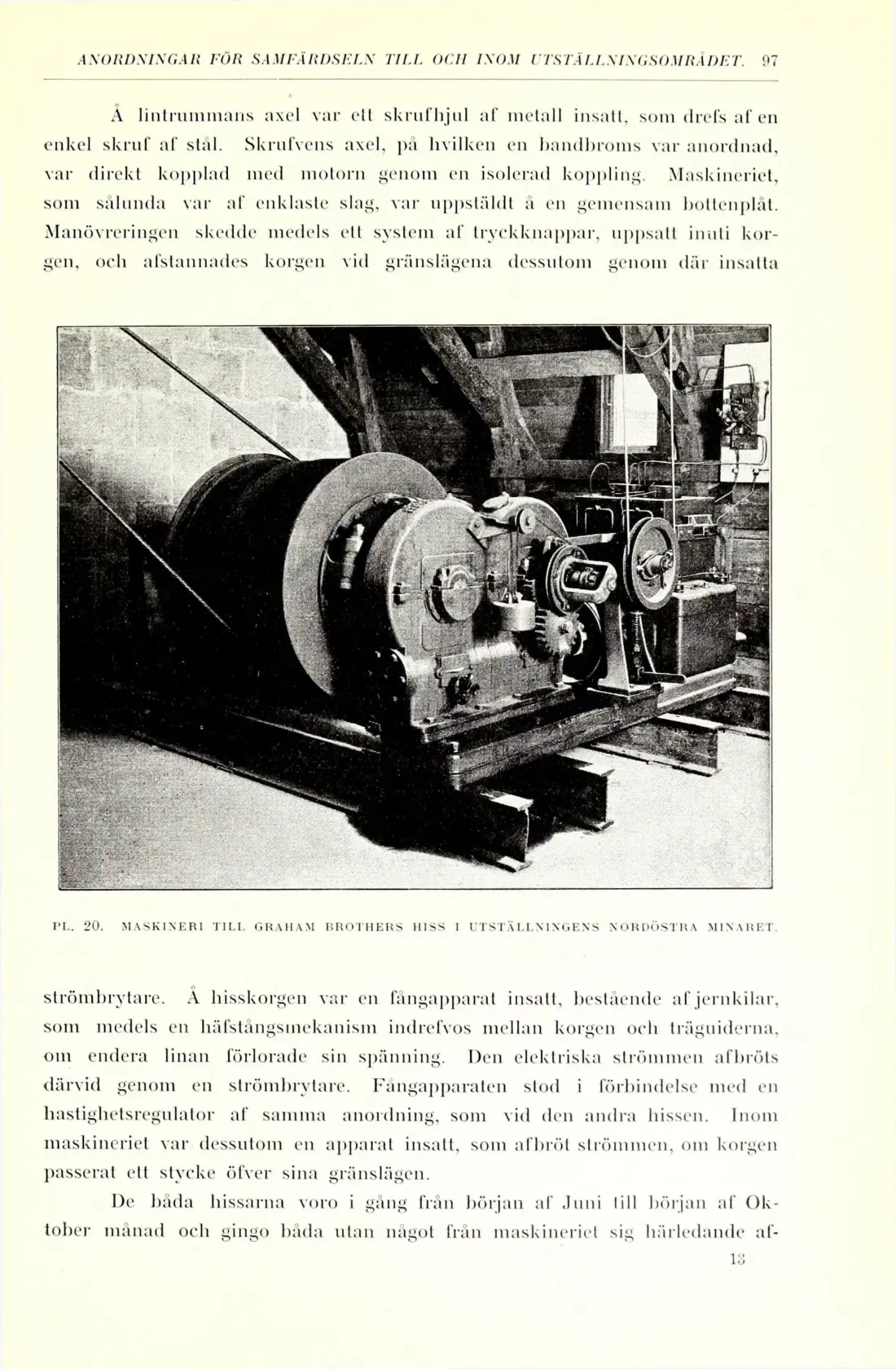

PL. 20. MASKINERI TILL GRAHAM BROTHERS HISS I UTSTÄLLNINGENS NORDÖSTRA MINARET.
strömbrytare. A hisskorgen var en fångapparat insatt, bestående af jernkilar, som medels en häfstångsinekanism indrefvos mellan korgen ocli träguiderna, om endera linan förlorade sin spänning. Den elektriska strömmen afbröts därvid genom en strömbrytare. Fångapparaten stod i förbindelse med en hastighetsregulator af samma anordning, som vid den andra hissen. Inom maskineriet var dessutom en apparat insatt, som afbröt strömmen, om korgen passerat ett stycke öfver sina gränslägen.
De båda hissarna voro i gång från början af Juni lill början af Oktober månad och gingo båda utan något från maskineriet sig härledande af-
