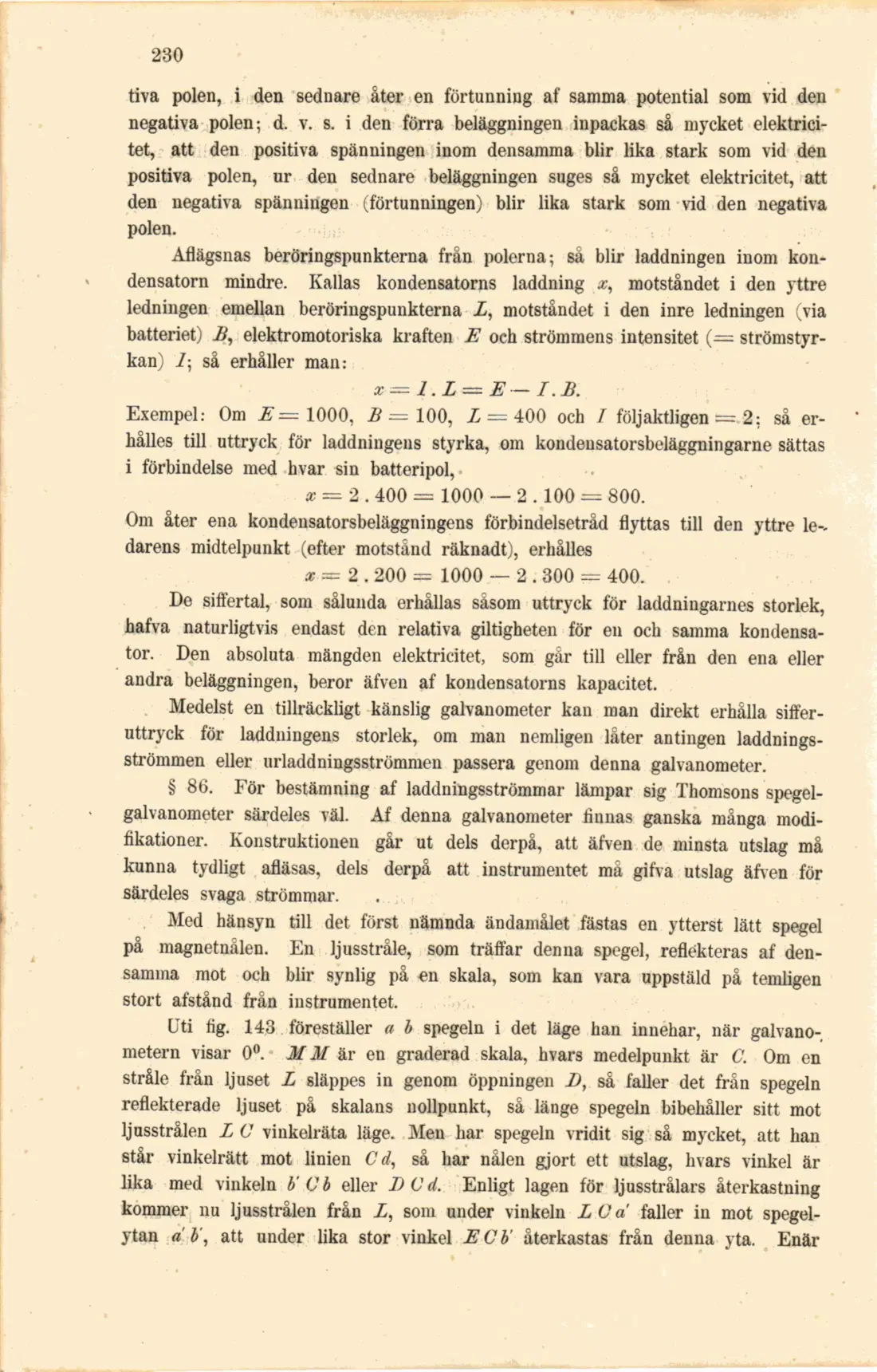

XI. Om dubbeltelegrafering
231
Figg. 145 och 146 (se följande sida) visa en modifikation af apparaten, sådan lian först konstruerades för upptagande af kabelskrift. Den lilla magnetnålen uppbäres i röret P af en kokontråd. Nålen, i anseende till sina små dimensioner knappt synlig i figuren (145), är V2 tum lång, Vio tum bred och äfven '/lo tum tjock. Spegeln, som består af på kemisk väg försilfradt glas, är V200 tum tjock. Nålen och spegeln kunna vara af ännu mindre dimensio-
nu d C är vinkelrät mot a b', och LCd är — ECb, så måste, om L Ca'
Fig. 143.
tages bort från den räta vinkeln d Ca', och E C b' från den räta vinkeln d C b', de återstående vinklarne B CdochECd vara lika stora. På skalan MM får man således att afläsa en vinkel B C E, som är dubbelt så stor som nålens utslagsvinkel.
'Längden af stycket B E beror naturligtvis äfven af skalans afstånd från spegelns vridningsaxel. Om för att fördubbla distansen, M M utbytes mot M' M, blir bågen, som representerar vinkeln B C E, dubbelt så lång som förut.

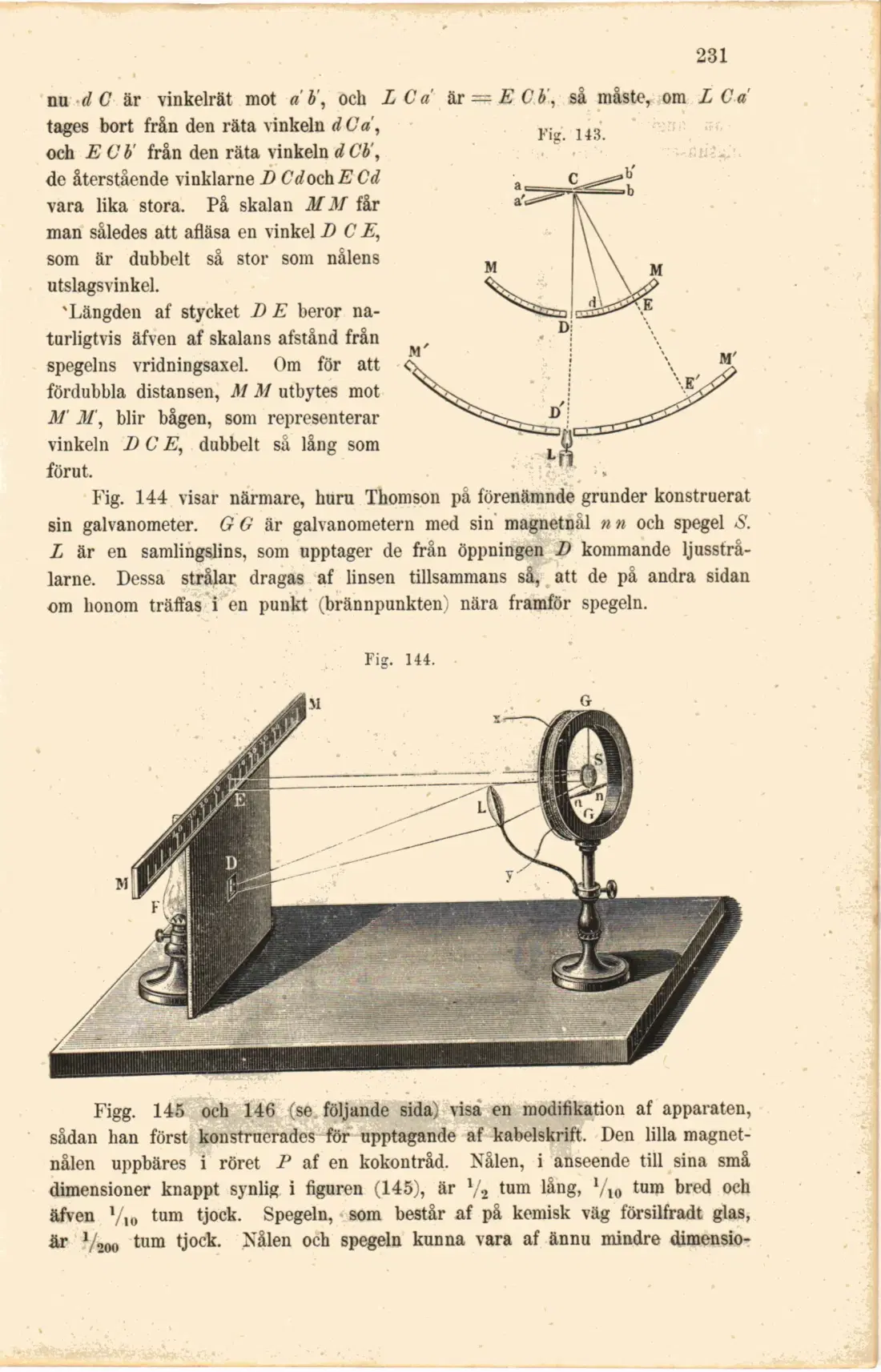

Fig. 144 visar närmare, huru Thomson på förenämnde grunder konstruerat sin galvanometer. G G är galvanometern med sin magnetnål n n och spegel S. L är en samlingslins, som upptager de från öppningen B kommande ljusstrå-larne. Dessa strålar dragas af linsen tillsammans så, att de på andra sidan om honom träffas i en punkt (brännpunkten) nära framför spegeln.
