På det att hatten ej skall kunna glida ned å kabeländan, omlindas dennes ytterbeklädnad med torra snören, så fast som möjligt, hvarefter hatten på-skrufvas. Finner man hatten gå för lätt, afskrufvas den och ett finare snöre upplindas utanpå den befintliga lindningen o. s. v., så långt man förmår på-skrufva hatten. Före slutliga påskrufningen doppas den på förenämnde sätt behandlade kabeländan i kokt linolja. Från hattkupans inre hvalf är ledningstråden omgifven endast med gummi. Medelst lödning förenas den med linietråden.

Kabelhattar finnas af flera slag.

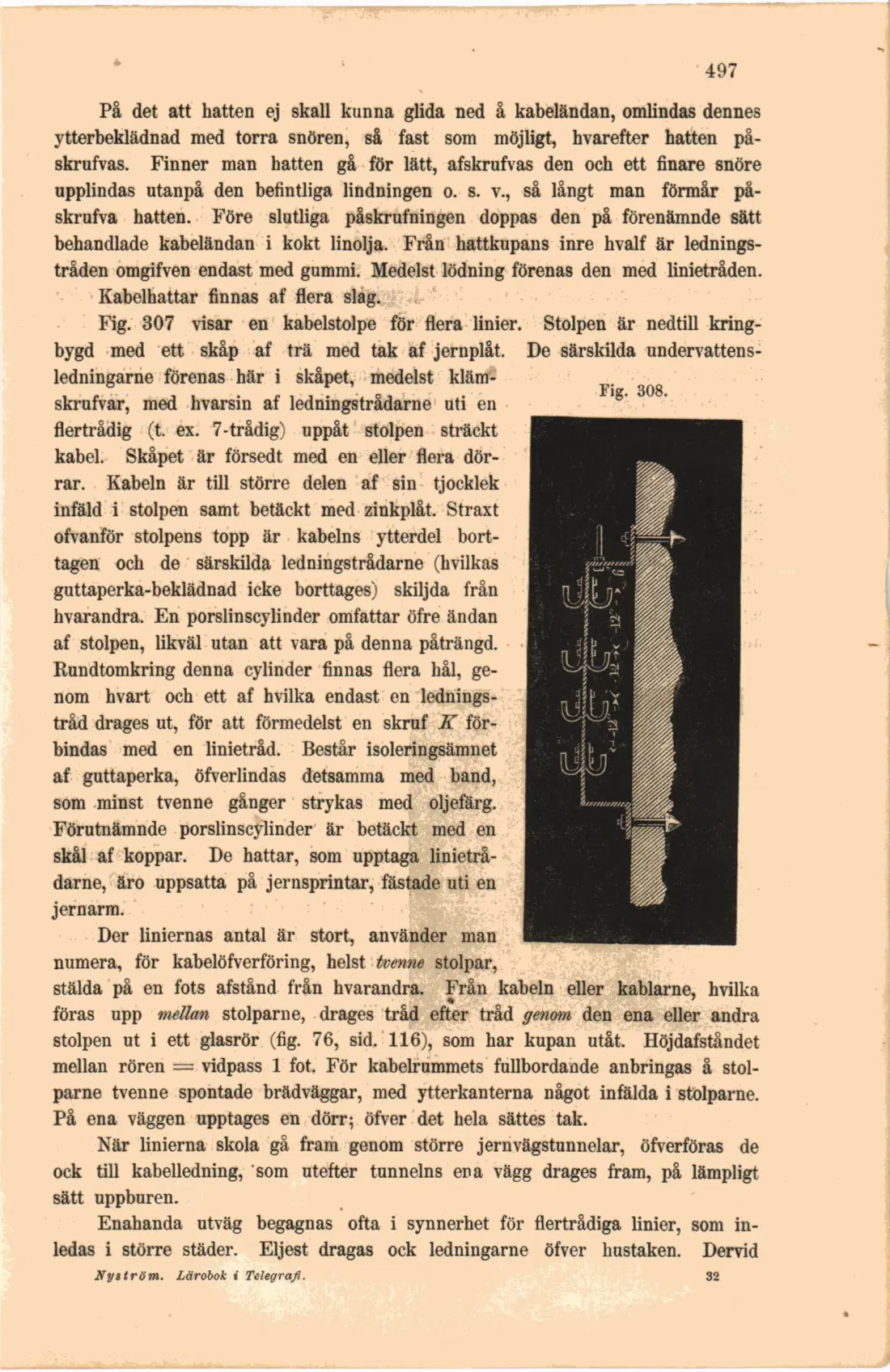

Fig. 307 visar en kabelstolpe för flera linier. Stolpen är nedtill kring-bygd med ett skåp af trä med tak af jernplåt. De särskilda undervattens-ledningarne förenas här i skåpet, medelst kläm-skrufvar, med hvarsin af ledningstrådarne uti en flertrådig (t. ex. 7-trådig) uppåt stolpen sträckt kabel. Skåpet är försedt med en eller flera dörrar. Kabeln är till större delen af sin tjocklek infäld i stolpen samt betäckt med zinkplåt. Straxt ofvanför stolpens topp är kabelns ytterdel borttagen och de särskilda ledningstrådarne (hvilkas guttaperka-beklädnad icke borttages) skiljda från hvarandra. En porslinscylinder omfattar öfre ändan af stolpen, likväl utan att vara på denna påträngd. Rundtomkring denna cylinder finnas flera hål, genom hvart och ett af hvilka endast en ledningstråd drages ut, för att förmedelst en skruf K förbindas med en linietråd. Består isoleringsämnet af guttaperka, öfverlindas detsamma med band, som minst tvenne gånger strykas med oljefärg. Förutnämnde porslinscylinder är betäckt med en skål af koppar. De hattar, som upptaga linietrå-darne, äro uppsatta på jernsprintar, fästade uti en jernarm.

Der liniernas antal är stort, använder man numera, för kabelöfverföring, helst tvenne stolpar, stälda på en fots afstånd från hvarandra. Från kabeln eller kablarne, hvilka föras upp mellan stolparne, drages tråd efter tråd genom den ena eller andra stolpen ut i ett glasrör (fig. 76, sid. 116), som har kupan utåt. Höjdafståndet mellan rören = vidpass 1 fot. För kabelrummets fullbordande anbringas å stolparne tvenne spontade brädväggar, med ytterkanterna något infälda i stolparne. På ena väggen upptages en dörr; öfver det hela sättes tak.

När linierna skola gå fram genom större jernvägstunnelar, öfverföras de ock till kabelledning, som utefter tunnelns ena vägg drages fram, på lämpligt sätt uppburen.

Enahanda utväg begagnas ofta i synnerhet för flertrådiga linier, som inledas i större städer. Eljest dragas ock ledningarne öfver hustaken. Dervid

Nyström. Lärobok i Telegrafi. 32

Fig. 308.
