XIX. Liniebyggnad; kabelnedläggning; kabelreparation
•503
hvartill används en derför enkom förfärdigad areometer — tillslutes med en lucka. Genom det ena af de runda hålen nedgår ett flöte, bestående af en på en brädlapp fästad träkäpp, som visar vätskeståndet; genom det andra åter nedgår pumpens sugrör.
Kopparvitriolen lägges på ifrågavarande botten, för att lösas af det vatten, som pumpas upp öfver den och nedrinner genom silén.
Spillvätskekaret förses äfven med en lös-botten, 8 tum från öfverkant. Denna botten har också en kopparsil, och jemte den är inpassadt sugröret till en pump, med hvilken karet kan länsas. Spillvätskan måste, innan hon används, renas från uppslammade ämnen.

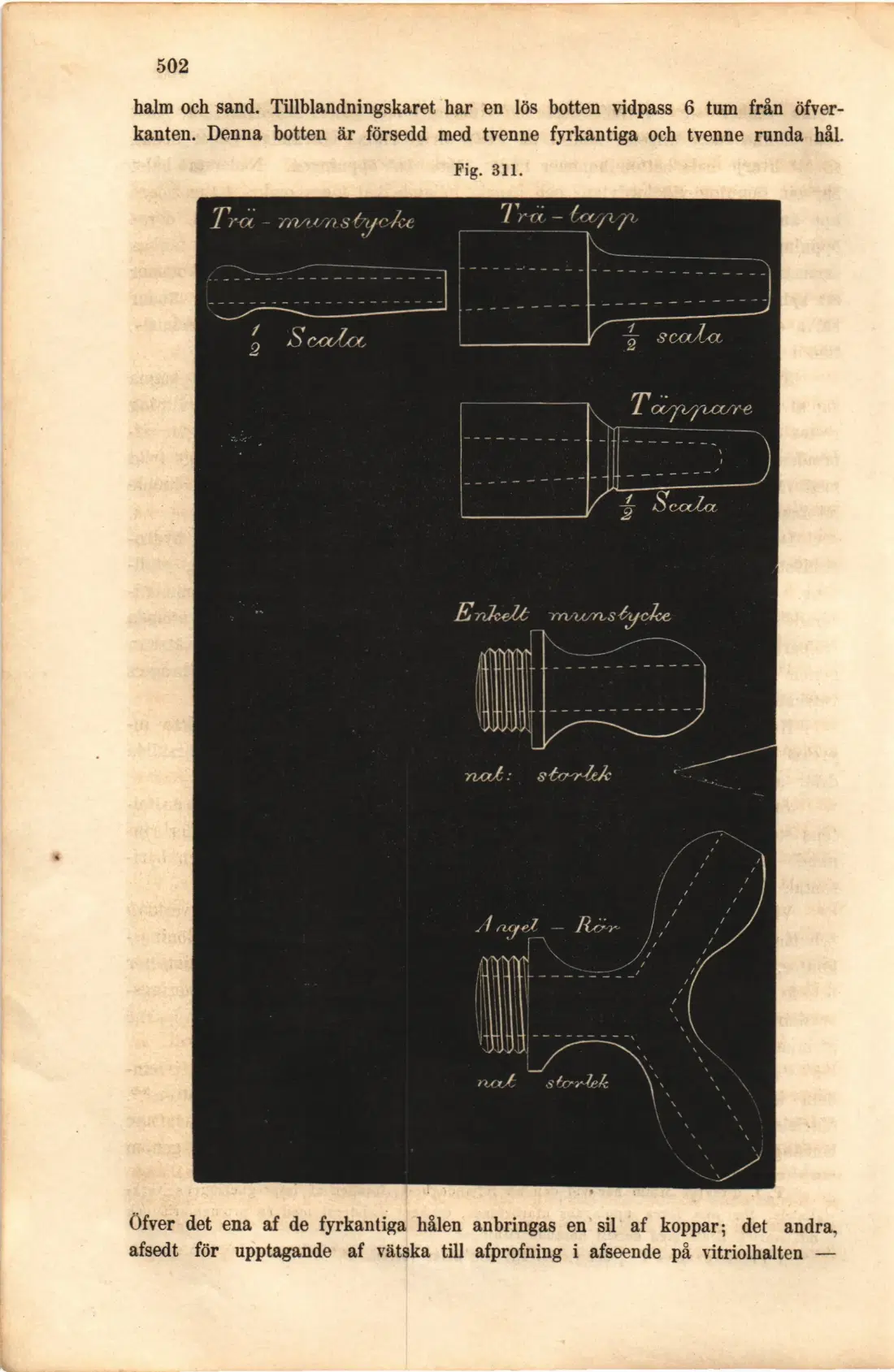

Pumpen, medelst hvilken vätskan inpressas i virket, är en sug- och tryckpump, försedd med luftblåsa af vidpass 4 fots höjd och 1 fots diameter samt svänghjul. Det i tillblandningskaret nedgående kopparröret, hvars under vätskan nedmynnande ända är försedd med kopparsil, fastskrufvas vid pumpens sugmynning. Från tryckmynningen drages ett kopparrör, försedt med tillstäng-ningskran, till banrören. Hvarje banrör är 10 fot långt och li/a tum i diameter; på hvarje sträckfot är upptaget ett hål, i hvilket är inlödd en mutter. I muttern kan fastskrufvas ett enkelt eller dubbelt kopparmunstycke (se fig. 311 å föreg, sida), det sednare äfven kalladt angelrör. På hvarje sådant munstyckes utåt vända ända trädes en slang af vulkaniserad kautschuk, hvilken slang förstärkes medelst ett öfverdrag af lärft eller bomullstyg.
Den andra ändan af hvarje slang tränges på ett trämunstycke (fig. 311), som passar i öppningen till såväl en trätapp som en trätäppare (fig. 311). Trätappen används för vätskans ledande till stolpen, trätäpparen för vätskans af-stängande.
På stolpens jemnt afsågade och från sågspån rengjorda rotända fastskrufvas en träplatta (se fig. 312, följ. sida), sedan mellan henne och stolpen blifvit lagd en ring af platting (tåg eller fläta af hampa) eller heldre af gummi utefter stolpens omkrets. Plattan är af 2 tums ren och god plank. På henne appliceras en tvärslå med hål i begge ändar (fig. 312), för upptagande af »skrufkrokar», hvilkas hakar äro indrifna i stolpen. Medelst skrufkrokarnes muttrar tilldrages nu träplattan; packningen sluter då på båda sidor tätt; och ett litet på alla sidor tillslutet rum uppkommer mellan träplattan och stolpändan. Trätappen drifves in i ett för honom passande, något koniskt hål i plattan, och trämunstycket stickes in i tappen.
Impregnering »banans anläggande. Sedan apparathuset blifvit uppfördt, utlägger man banan, hvilken anlägges olika allt efter olika terräng och det större eller mindre antal stolpar, som skall behandlas. Vid anläggning af en dubbel-spårig längdbana utgår man från spillvätskekaret, i hvilket man inpassar tvenne trärännor, på 2 à 3 fots afstånd från hvarandra. Dessa rännor, hvilka böra vara tätt och väl hopfogade, utsträckas till erforderlig längd, med bibehållande af förenämnde afstånd sinsemellan, samt med sådan lutning, att spillvätskan lätt afrinner till karet. Gången mellan dem belägges med trä. På ömse sidor om denna bana uppställas starka bockar i tvenne rader; och afpassas höjden mellan
