XIX. Liniebyggnad; kabelnedläggning; kabelreparation
•531

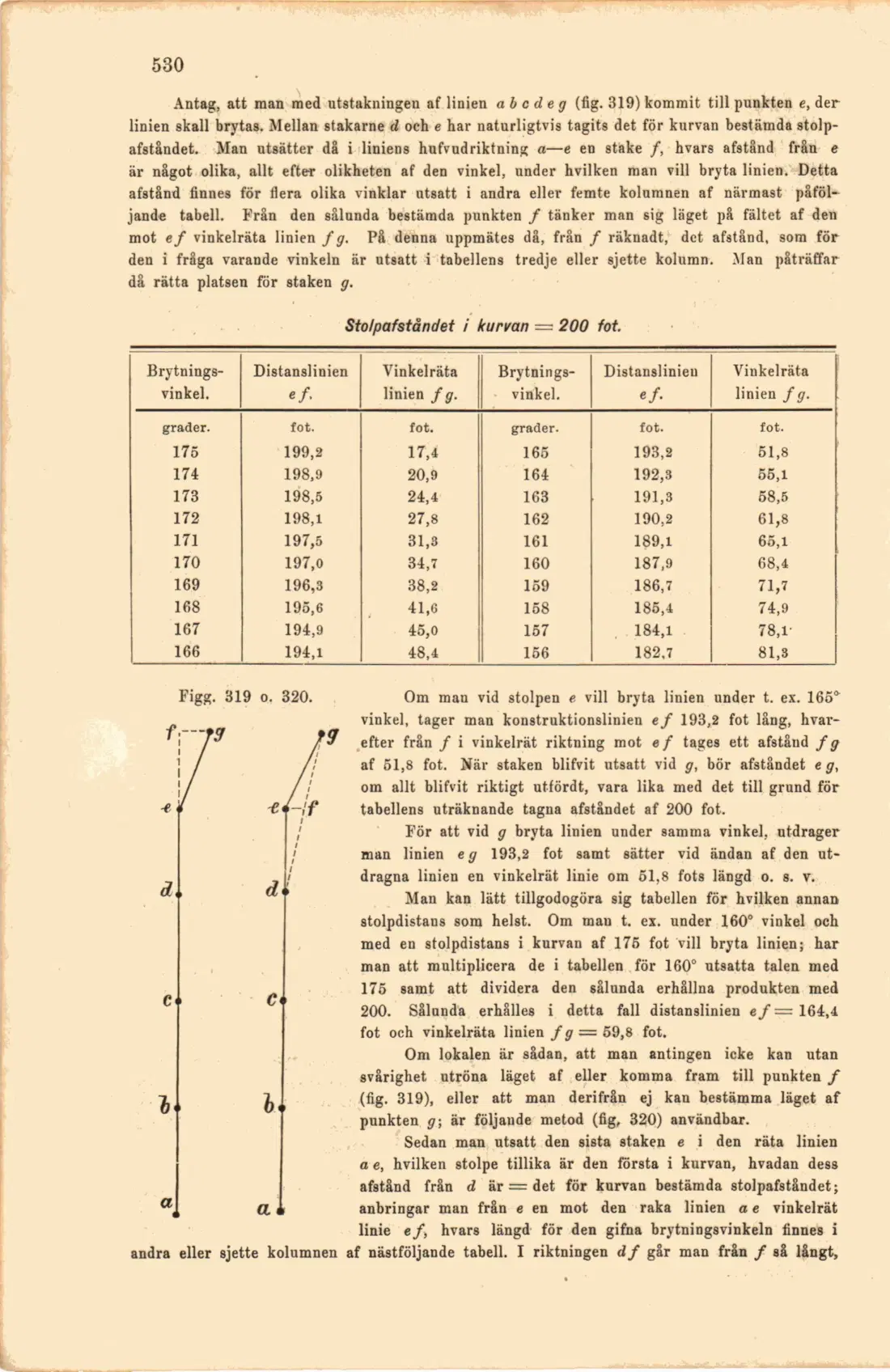

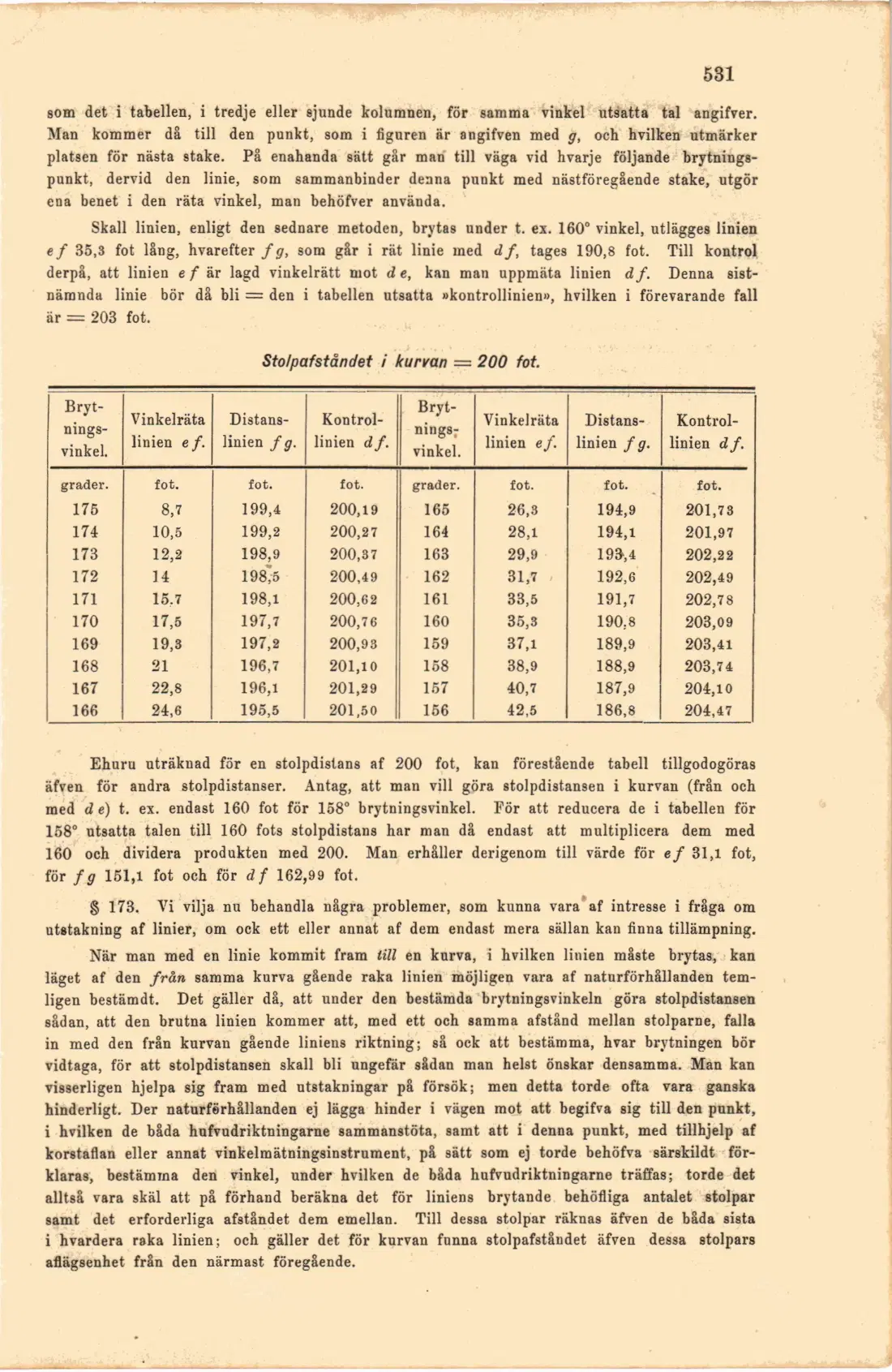

som det i tabellen, i tredje eller sjunde kolumnen, för samma vinkel utsatta tal angifver. Man kommer då till den punkt, som i figuren är angifven med g, och hvilken utmärker platsen för nästa stake. På enahanda sätt går man till väga vid hvarje följande brytningspunkt, dervid den linie, som sammanbinder denna punkt med nästföregående stake, utgör ena benet i den räta vinkel, man behöfver använda.
Skall linien, enligt den sednare metoden, brytas under t. ex. 160° vinkel, utlägges linien ef 35,3 fot lång, hvarefter f g, som går i rät linie med d/, tages 190,8 fot. Till kontrol derpå, att linien e f är lagd vinkelrätt mot d e, kan man uppmäta linien df. Denna sistnämnda linie bör då bli = den i tabellen utsatta »kontrollinien», hvilken i förevarande fall är = 203 fot.
Stolpafståndet i kurvan — 200 fot.
[-Brytnings-vinkel.-]
{+Bryt- nings- vinkel.+} Vinkelräta linien ef. [-Distans-linieu-] {+Distans- linieu+} f g. [-Kontrollinien-] {+Kontrol- linien+} d f. grader. fot. fot. fot. 175 8,7 199,4 200,19 174 10,5 199,2 200,27 173 12,2 198,9 200,37 172 14 198,5 200,49 171 15.7 198,1 200,62 170 17,5 197,7 200,76 169 19,3 197,2 200,93 168 21 196,7 201,10 167 22,8 196,1 201,29 166 24,6 195,5 201,50
165 26,3 194,9 201,73
164 28,1 194,1 201,97
163 29,9 193,4 202,22
162 31,7 192,6 202,49
161 33,5 191,7 202,78
160 35,3 190,8 203,09
159 37,1 189,9 203,41
158 38,9 188,9 203,74
157 40,7 187,9 204,10
156_42JS_186,8 204,47
Ehuru uträknad för en stolpdistans af 200 fot, kan förestående tabell tillgodogöras äfven för andra stolpdistanser. Antag, att man vill göra stolpdistansen i kurvan (från och med de) t. ex. endast 160 fot för 158° brytningsvinkel. För att reducera de i tabellen för 158° utsatta talen till 160 fots stolpdistans har man då endast att multiplicera dem med
160 och dividera produkten med 200. Man erhåller derigenom till värde för ef 31,1 fot, för fg 151,1 fot och för df 162,99 fot.
§ 173. Vi vilja nu behandla några problemer, som kunna vara af intresse i fråga om utstakning af linier, om ock ett eller annat af dem endast mera sällan kan finna tillämpning.
När man med en linie kommit fram till en kurva, i hvilken linien måste brytas, kan läget af den frän samma kurva gående raka linien möjligen vara af naturförhållanden temligen bestämdt. Det gäller då, att under den bestämda brytningsvinkeln göra stolpdistansen sådan, att den brutna linien kommer att, med ett och samma afstånd mellan stolparne, falla in med den från kurvan gående liniens riktning; så ock att bestämma, hvar brytningen bör vidtaga, för att stolpdistansen skall bli ungefär sådan man helst önskar densamma. Man kan visserligen hjelpa sig fram med ntstakningar på försök; men detta torde ofta vara ganska hinderligt. Der naturförhållanden ej lägga hinder i vägen mot att begifva sig till den punkt, i hvilken de båda hnfvudriktningarne sammanstöta, samt att i denna punkt, med tillhjelp af korstaflan eller annat vinkelmätningsinstrument, på sätt som ej torde behöfva särskildt förklaras, bestämma den vinkel, under hvilken de båda hnfvudriktningarne träffas; torde det alltså vara skäl att på förhand beräkna det för liniens brytande behöfliga antalet stolpar samt det erforderliga afståndet dem emellan. Till dessa stolpar räknas äfven de båda sista i hvardera raka linien; och gäller det för kurvan funna stolpafståndet äfven dessa stolpars aflägsenhet från den närmast föregående.
