XIX. Liniebyggnad; kabelnedläggning; kabelreparation
•495
emellan dem uppspända trådarne. Dessa stolpar sammansättes då ungefär såsom skeppsmaster (fig. 303). Numera användas i stället kablar, hvilka nedläggas på botten af vattendraget.
Vid nedläggandet af en undervattensledning bör man tillse att, om möjligt, kabeln kommer att ligga på stenfri botten. Är vattnet af ringa djup, så att fartyg, då de äro lastade, gå nära botten, bör en ränna uppmuddras att nedlägga kabeln uti.
Hvad man mest har att befara, är att utkastade ankare eller draggar gripa fäste i kabeln samt slita honom loss från sin förening med luftledningen. Till förekommande häraf kan man begagna kabelhållare, af hvilka en särdeles enkel afbildas i fig. 304.
Fig. 306.
Denna består af tvenne 3 fot långa ekstycken om t. ex. 5"X5" groflek, hvilka sammanpressas med tvenne skrufbultar af jern. Midtemellan skrufbultarne finnes en inskärning, hvaruti kabeln inlägges. Kabelhållarcn får fäste mot tvenne i marken nedslagna starka pålar (fig. 305).

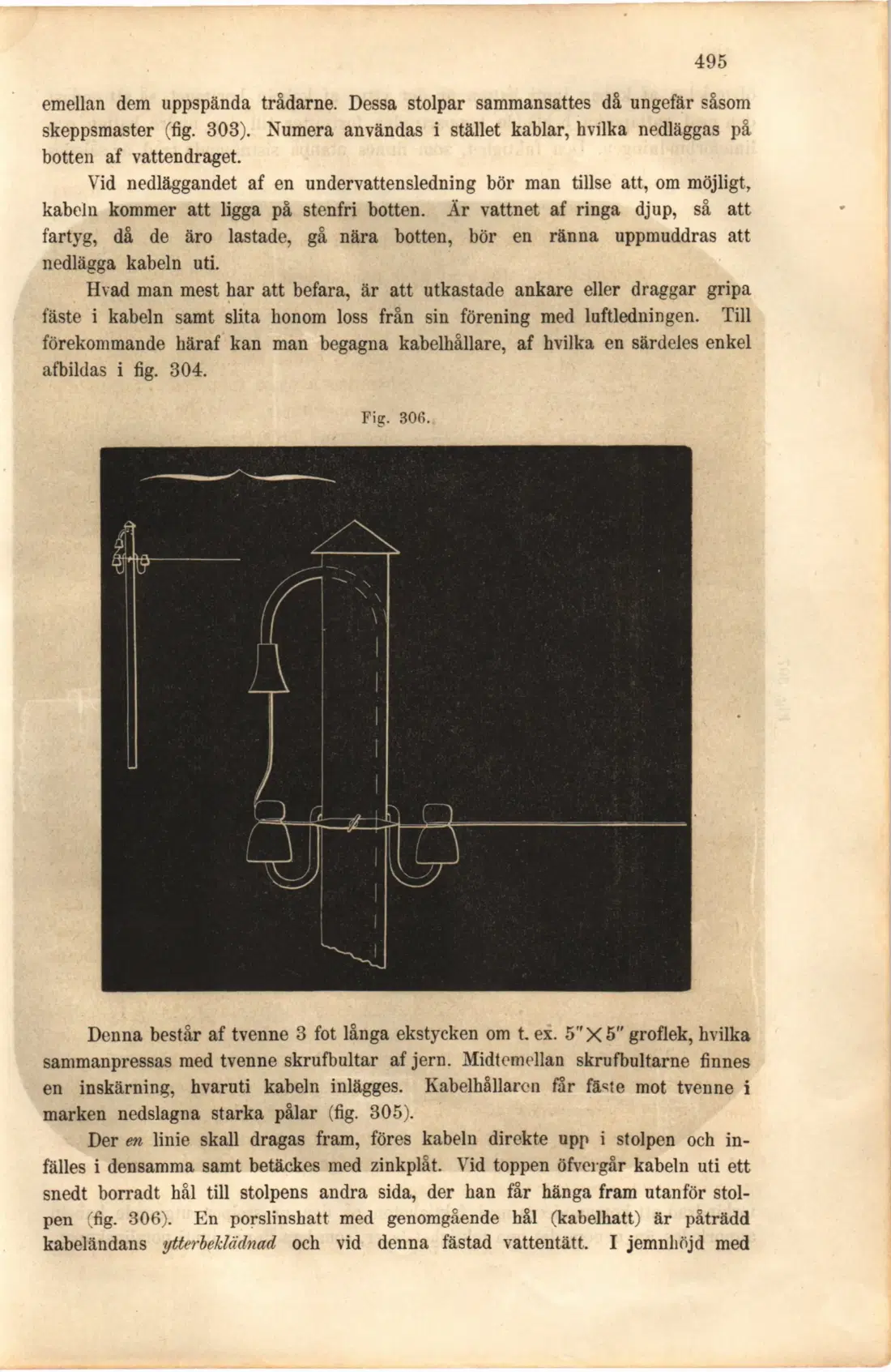

Der en linie skall dragas fram, föres kabeln direkte upp i stolpen och in-fälles i densamma samt betäckes med zinkplåt. Vid toppen öfvergår kabeln uti ett snedt borradt hål till stolpens andra sida, der han får hänga fram utanför stolpen (fig. 306). En porslinshatt med genomgående hål (kabelhatt) är påträdd kabeländans ytterbeklädnad och vid denna fästad vattentätt. I jemnhöjd med
