Sida 513
XIX. Liniebyggnad; kabelnedläggning; kabelreparation
•505

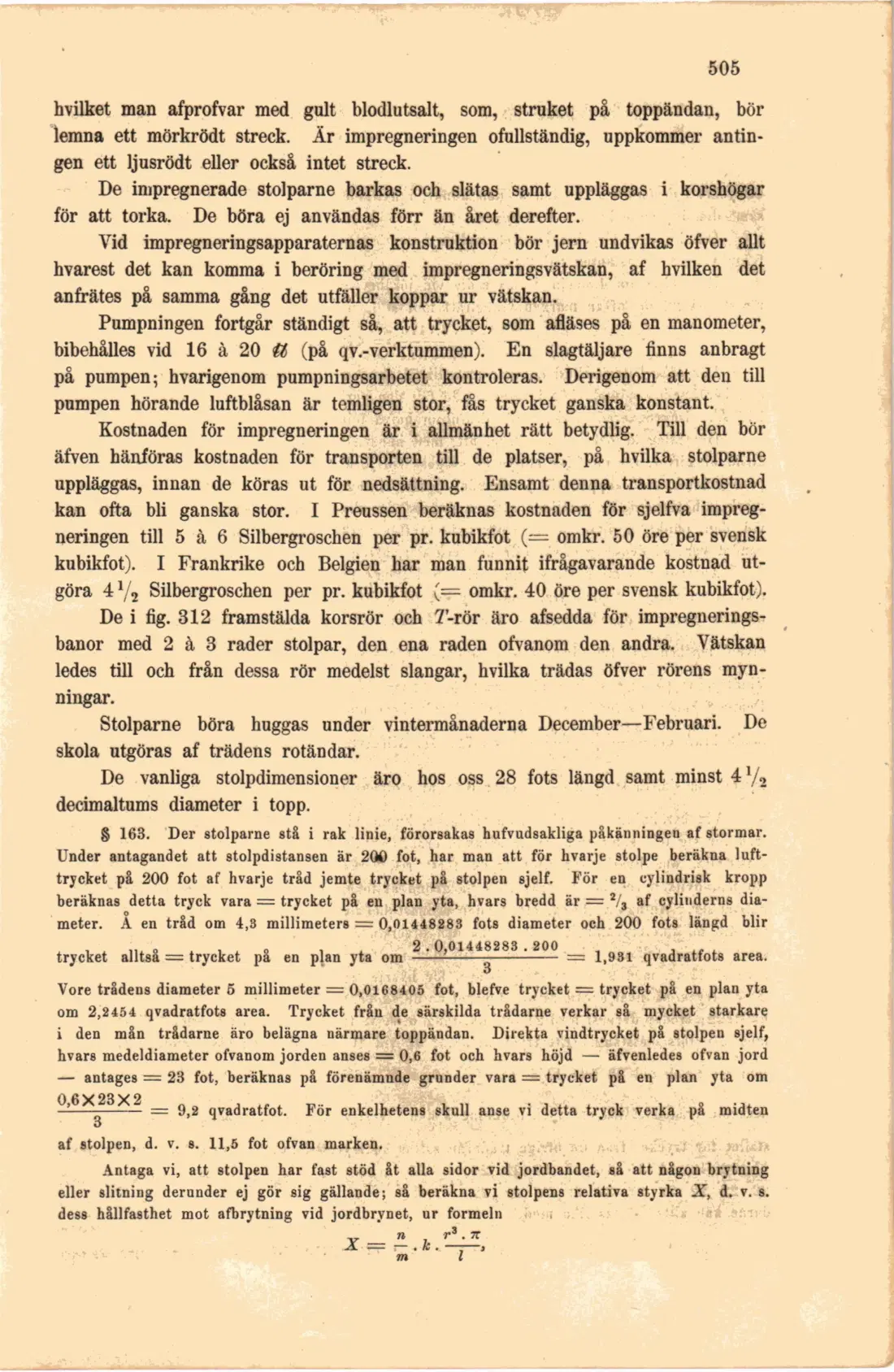

hvilket man afprofvar med gult blodlutsalt, som, struket på toppändan, bör lemna ett mörkrödt streck. Är impregneringen ofullständig, uppkommer antingen ett ljusrödt eller också intet streck.
De impregnerade stolparne barkas och slätas samt uppläggas i korshögar för att torka. De böra ej användas förr än året derefter.
Vid impregneringsapparaternas konstruktion bör jern undvikas öfver allt hvarest det kan komma i beröring med impregneringsvätskan, af hvilken det anfrätes på samma gång det utfäller koppar ur vätskan.
Pumpningen fortgår ständigt så, att trycket, som afläses på en manometer, bibehålles vid 16 à 20 U (på qv.-verktummen). En slagtäljare finns anbragt på pumpen; hvarigenom pumpningsarbetet kontroleras. Derigenom att den till pumpen hörande luftblåsan är temligen stor, fås trycket ganska konstant.
Kostnaden för impregneringen är i allmänhet rätt betydlig. Till den bör äfven hänföras kostnaden för transporten till de platser, på hvilka stolparne uppläggas, innan de köras ut för nedsättning. Ensamt denna transportkostnad kan ofta bli ganska stor. I Preussen beräknas kostnaden för sjelfva impregneringen till 5 à 6 Silbergroschen per pr. kubikfot (= omkr. 50 öre per svensk kubikfot). I Frankrike och Belgien har man funnit ifrågavarande kostnad utgöra 4»/, Silbergroschen per pr. kubikfot omkr. 40 öre per svensk kubikfot).

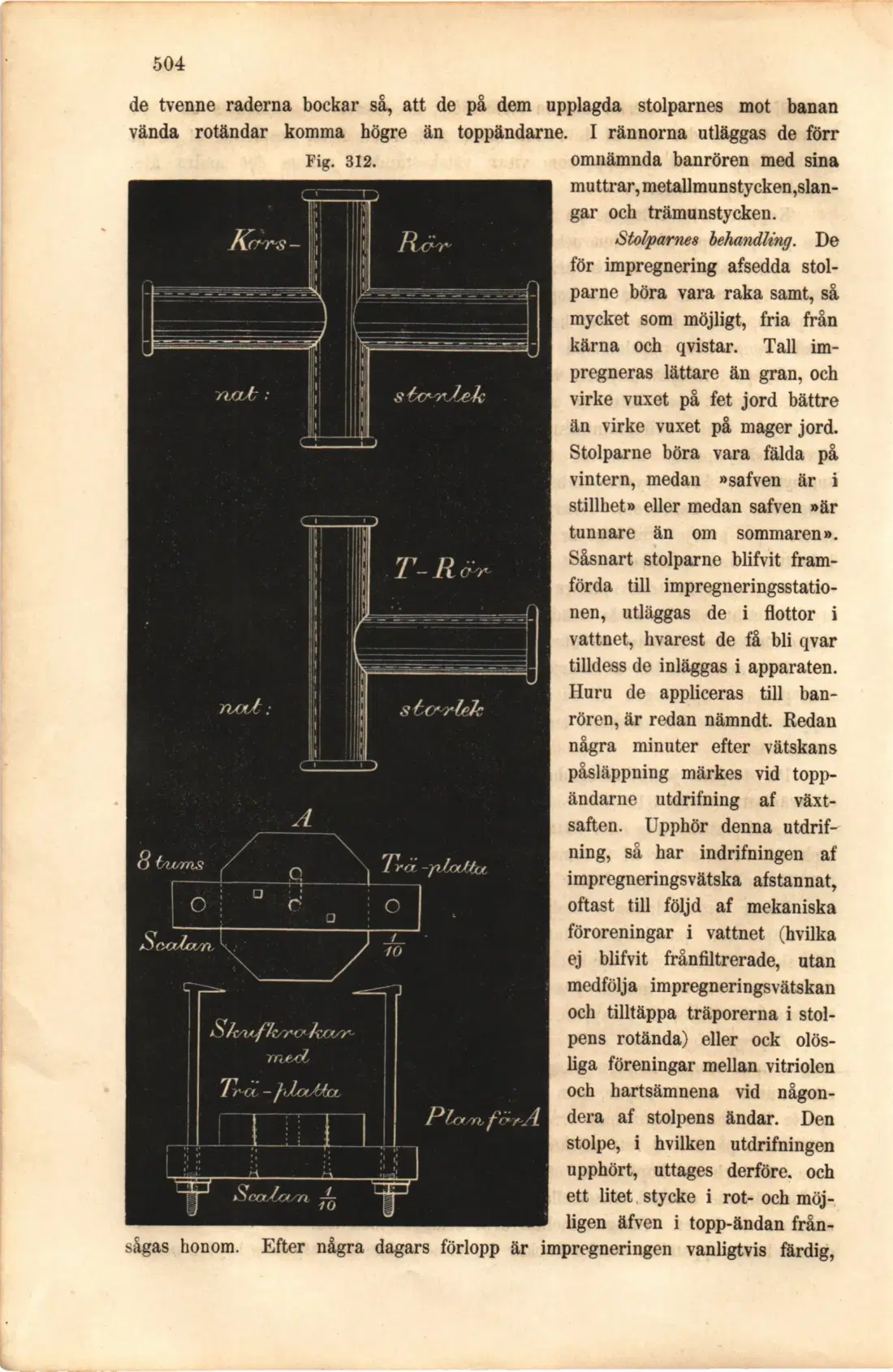

De i fig. 312 framstälda korsrör och 7-rör äro afsedda för impregnerings-banor med 2 à 3 rader stolpar, den ena raden ofvanom den andra. Vätskan ledes till och från dessa rör medelst slangar, hvilka trädas öfver rörens mynningar.
Stolparne böra huggas under vintermånaderna December—Februari. De skola utgöras af trädens rotändar.
De vanliga stolpdimensioner äro hos oss 28 fots längd samt minst 4Y2 decimaltums diameter i topp.
g 163. Der stolparne stå i rak linie, förorsakas hufvudsakliga påkänningen af stormar. Under antagandet att stolpdistansen är 200 fot, har man att för hvarje stolpe beräkna lufttrycket på 200 fot af hvarje tråd jemte trycket på stolpen sjelf. För en cylindrisk kropp beräknas detta tryck vara = trycket på en plan yta, hvars bredd är = 2/j af cylinderns diameter. A en tråd om 4,3 millimeters = 0,01448283 fots diameter och 200 fots längd blir
trycket alltså = trycket på en plan yta om ** ■Q,01448283 ■ 200 _ j 9S1 qVa(jratf0t8 area.
Vore trådens diameter 5 millimeter = 0,0168405 fot, blefve trycket = trycket på en plan yta om 2,2454 qvadratfots area. Trycket från de särskilda trådarne verkar så mycket starkare i den mån trådarne äro belägna närmare toppändan. Direkta vindtrycket på stolpen sjelf, hvars medeldiameter ofvanom jorden anses = 0,6 fot och hvars höjd — äfvenledes ofvan jord
— antages = 23 fot, beräknas på förenämnde grunder vara = trycket på en plan yta om 0 6 X 23 X 2
—--- = 9,2 qvadratfot. För enkelhetens skull anse vi detta tryck verka på midten
af stolpen, d. v. s. 11,5 fot ofvan marken.
Antaga vi, att stolpen har fast stöd åt alla sidor vid jordbandet, så att någon brytning eller slitning derunder ej gör sig gällande; så beräkna vi stolpens relativa styrka X, d. v. s. dess hållfasthet mot afbrytning vid jordbrynet, ur formeln
