•513

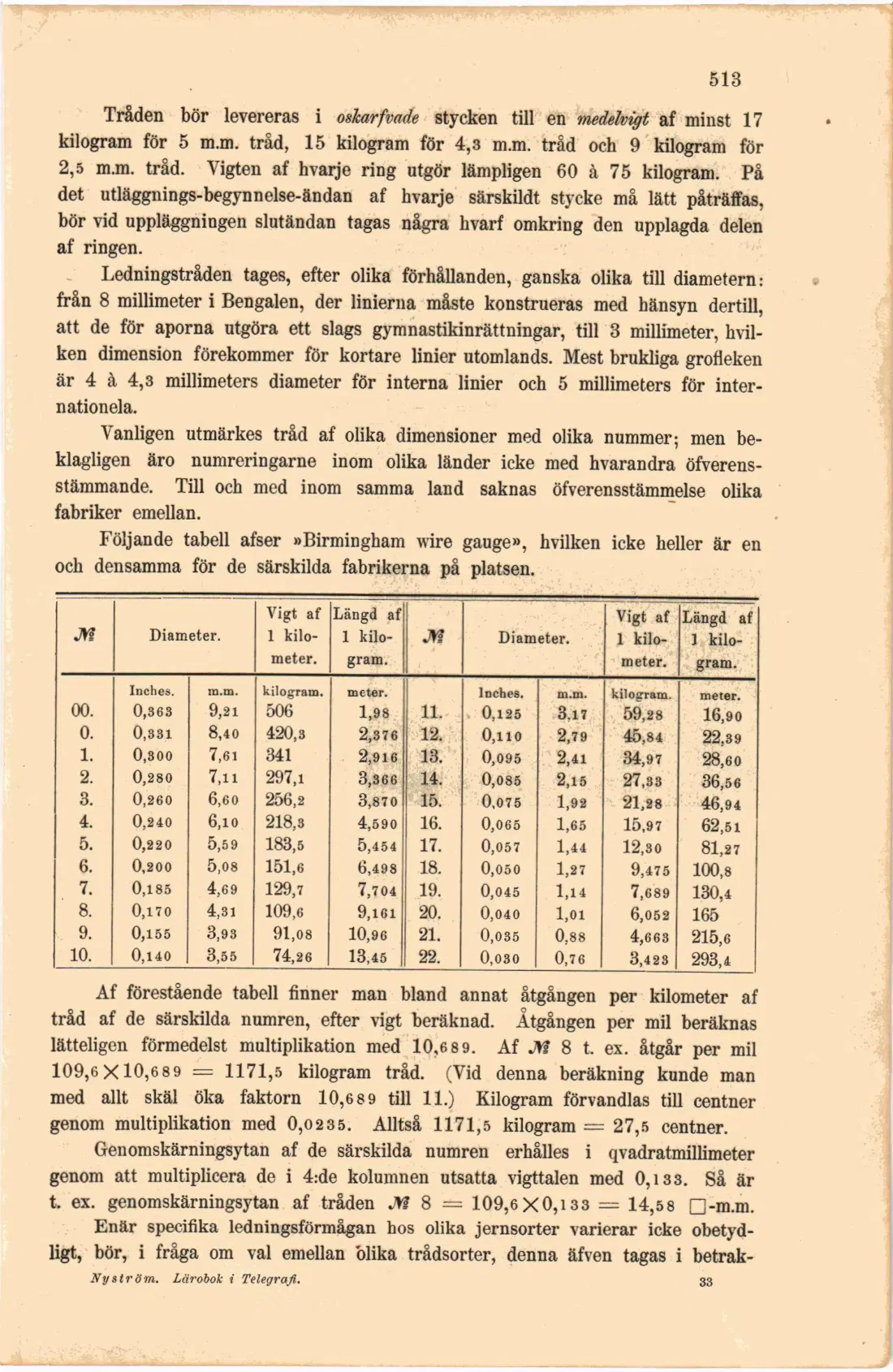

Tråden bör levereras i oskarfvade stycken till en medelvigt af minst 17 kilogram för 5 m.m. tråd, 15 kilogram för 4,3 m.m. tråd och 9 kilogram för 2,5 m.m. tråd. Vigten af hvarje ring utgör lämpligen 60 à 75 kilogram. På det utläggnings-begynnelse-ändan af hvarje särskildt stycke må lätt påträffas, bör vid uppläggningen slutändan tagas några hvarf omkring den upplagda delen af ringen.

Ledningstråden tages, efter olika förhållanden, ganska olika till diametern: från 8 millimeter i Bengalen, der linierna måste konstrueras med hänsyn dertill, att de för aporna utgöra ett slags gymnastikinrättningar, till 3 millimeter, hvilken dimension förekommer för kortare linier utomlands. Mest brukliga grofleken är 4 à 4,3 millimeters diameter för interna linier och 5 millimeters för internationela.

Vanligen utmärkes tråd af olika dimensioner med olika nummer; men beklagligen äro numreringarne inom olika länder icke med hvarandra öfverensstämmande. Till och med inom samma land saknas öfverensstämmelse olika fabriker emellan.

Följande tabell afser »Birmingham wire gauge», hvilken icke heller är en och densamma för de särskilda fabrikerna på platsen.

M Diameter. Vigt af 1 kilometer. Längd af 1 kilogram. JW Diameter. Vigt af 1 kilometer. Längd af 1 kilogram. lnches. m.m. kilogram. meter. lnches. m.m. kilogram. meter. 00. 0,363 9,21 506 1,98 11. . 0,125 3,17 59,28 16,90 0. 0,331 8,40 420,3 2,376 12. 0,110 2,79 45,84 22,39 1. 0,300 7,61 341 2,916 13. 0,095 2,41 34,97 28,60 2. 0,280 7,11 297,1 3,366 14. 0,085 2,15 27,33 36,56 3. 0,260 6,60 256,2 3,870 15. 0,075 1,92 21,28 46,94 4. 0,240 6,10 218,3 4,590 16. 0,065 1,65 15,97 62,51 5. 0,220 5,59 183,5 5,454 17. 0,057 1,44 12,30 81,27 6. 0,200 5,08 151,6 6,498 18. 0,050 1,27 9,475 100,8 7. 0,185 4,69 129,7 7,704 19. 0,045 1,14 7,689 130,4 8. 0,170 4,31 109,6 9,161 20. 0,040 1,01 6,052 165 9. 0,155 3,93 91,08 10,96 21. 0,035 0,88 4,663 215,6 10. 0,140 3,55 74,26 13,45 22. 0,030 0,76 3,423 293,4

Af förestående tabell finner man bland annat åtgången per kilometer af tråd af de särskilda numren, efter vigt beräknad. Åtgången per mil beräknas lätteligen förmedelst multiplikation med 10,6 8 9. Af M 8 t. ex. åtgår per mil 109,6X10,689 = 1171,5 kilogram tråd. (Vid denna beräkning kunde man med allt skäl öka faktorn 10,689 till 11.) Kilogram förvandlas till centner genom multiplikation med 0,0 2 3 5. Alltså 1171,5 kilogram = 27,5 centner.

Genomskärningsytan af de särskilda numren erhålles i qvadratmillimeter genom att multiplicera de i 4:de kolumnen utsatta vigttalen med 0,133. Så är t. ex. genomskärningsytan af tråden M 8 = 109,6X0,133 = 14,58 O-m-m.

Enär specifika ledningsförmågan hos olika jernsorter varierar icke obetydligt, bör, i fråga om val emellan olika trådsorter, denna äfven tagas i betrak-

Nyatröm. Lärobok i Telegrafi. 33
