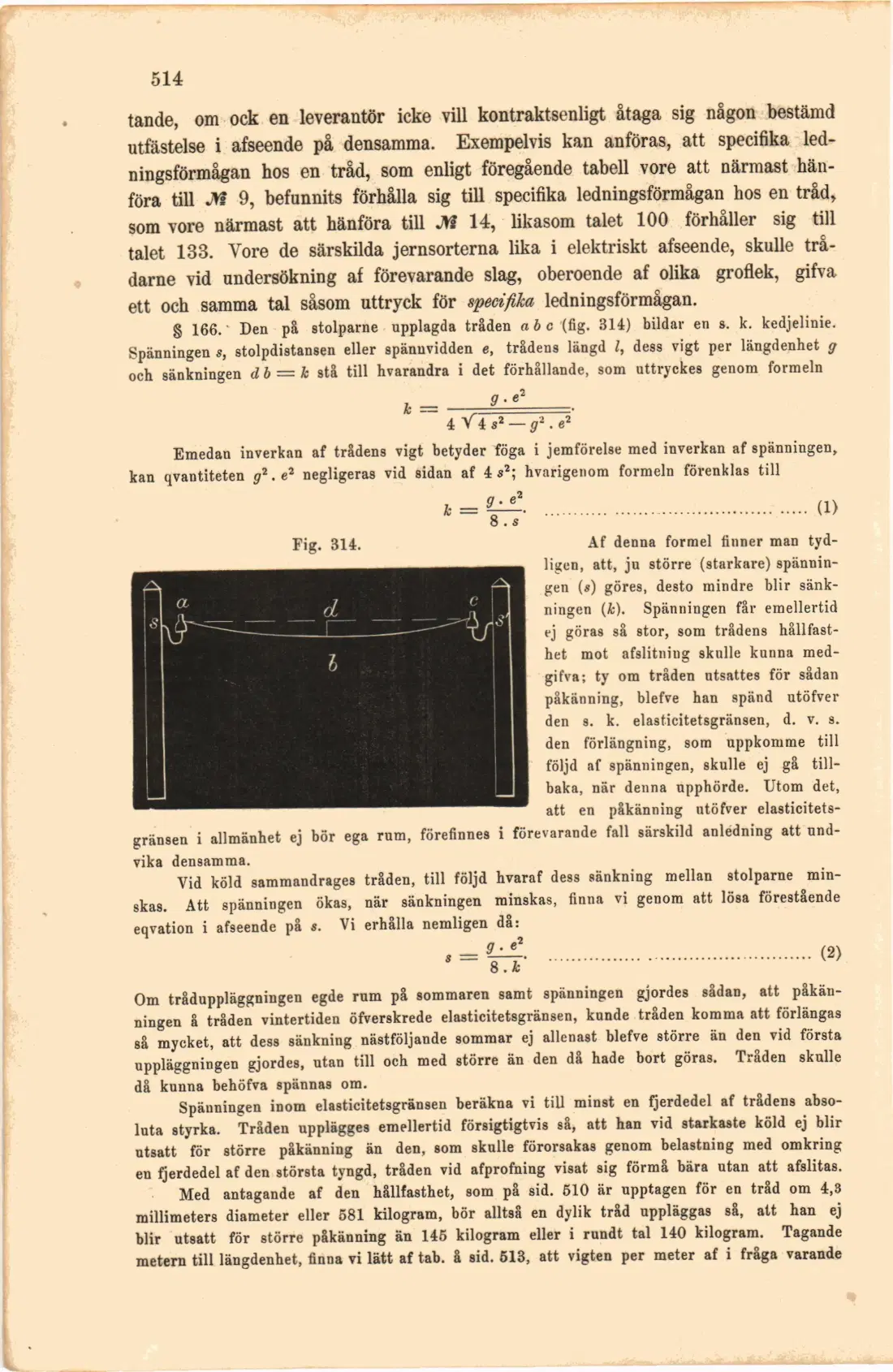

XIX. Liniebyggnad; kabelnedläggning; kabelreparation
•515

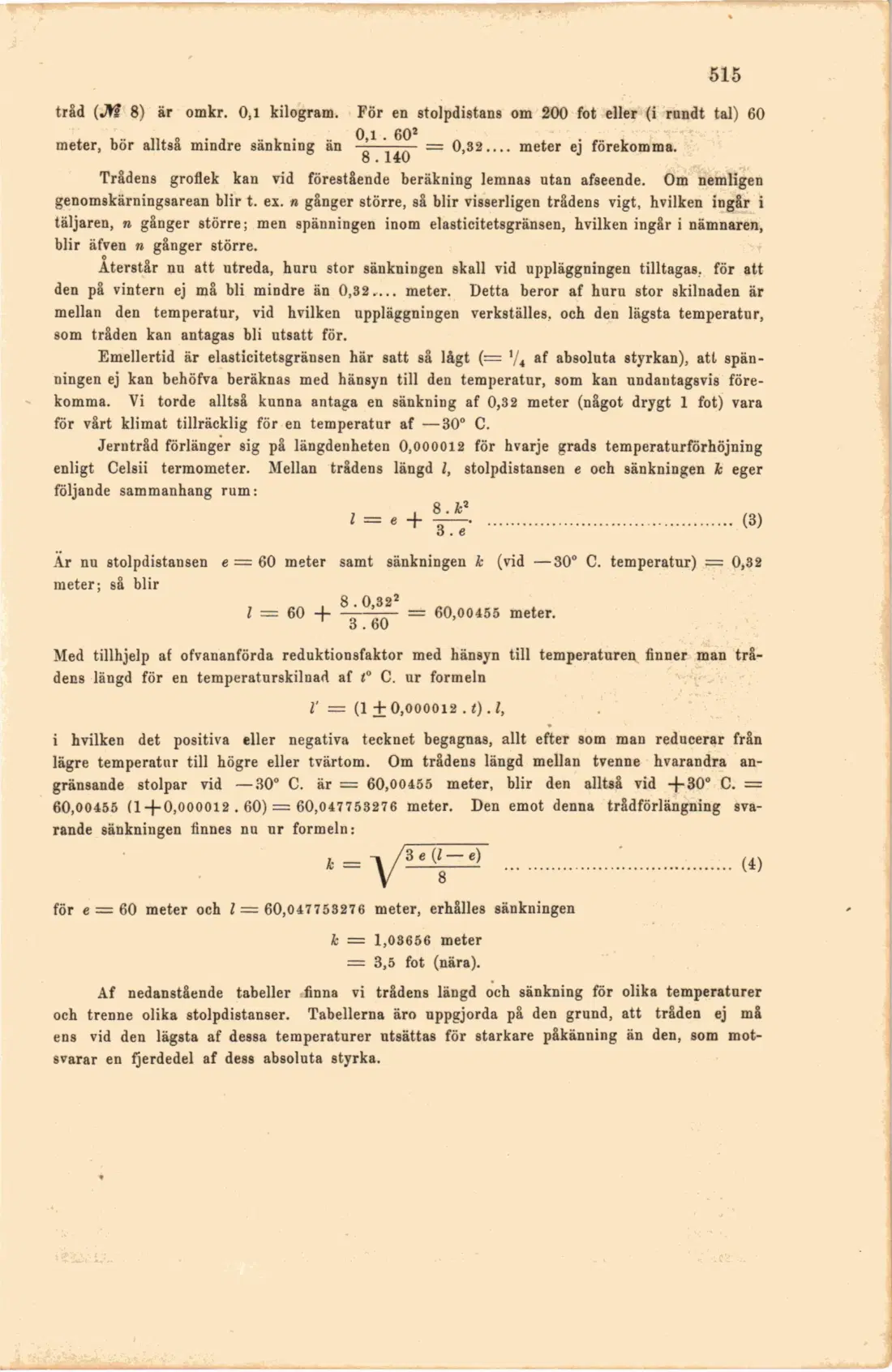

tråd (M 8) är omkr. 0,1 kilogram. För en stolpdistans om 200 fot eller (i rundt tal) 60
meter, bör alltså mindre sänkning än ' ^ = 0,32.... meter ej förekomma.
8. 140
Trådens groflek kan vid förestående beräkning lemnas utan afseende. Om nemligen genomskärningsarean blir t. ex. n gånger större, så blir visserligen trådens vigt, hvilken ingår i täljaren, n gånger större; men spänningen inom elasticitetsgränsen, hvilken ingår i nämnaren, blir äfven n gånger större.
Återstår nu att utreda, huru stor sänkningen skall vid uppläggningen tilltagas, för att den på vintern ej må bli mindre än 0,32.,.. meter. Detta beror af huru stor skilnaden är mellan den temperatur, vid hvilken uppläggningen verkställes, och den lägsta temperatur, som tråden kan antagas bli utsatt för.
Emellertid är elasticitetsgränsen här satt så lågt (= '/« af absoluta styrkan), att spänningen ej kan behöfva beräknas med hänsyn till den temperatur, som kan undantagsvis förekomma. Vi torde alltså kunna antaga en sänkning af 0,32 meter (något drygt 1 fot) vara för vårt klimat tillräcklig för en temperatur af —30° C.
Jerntråd förlänger sig på längdenheten 0,000012 för hvarje grads temperaturförhöjning enligt Celsii termometer. Mellan trådens längd l, stolpdistansen e och sänkningen k eger följande sammanhang rum:
» = « + .......................................... (3)
o . e
Ar nu stolpdistansen e = 60 meter samt sänkningen k (vid —30° C. temperatur) = 0,32 meter; så blir
8 0 322
I = 60 + ' ' = 60,00455 meter, o . 60
Med tillhjelp af ofvananförda reduktionsfaktor med hänsyn till temperaturen finner man trådens längd för en temperaturskilnad af 1° C. ur formeln
l' = (1 +0,000012 .t). I,
i hvilken det positiva eller negativa tecknet begagnas, allt efter som man reducerar från lägre temperatur till högre eller tvärtom. Om trådens längd mellan tvenne hvarandra angränsande stolpar vid —30° C. är = 60,00455 meter, blir den alltså vid +30° C. = 60,00455 (1 + 0,000012 . 60) = 60,047753276 meter. Den emot denna trådförlängning svarande sänkningen finnes nu nr formeln:
3«(/-«) (4)
* = Y
för e = 60 meter och l = 60,047753276 meter, erhålles sänkningen
k = 1,03656 meter = 3,5 fot (nära).
Af nedanstående tabeller finna vi trådens längd och sänkning för olika temperaturer och trenne olika stolpdistanser. Tabellerna äro uppgjorda på den grund, att tråden ej må ens vid den lägsta af dessa temperaturer utsättas för starkare påkänning än den, som motsvarar en fjerdedel af dess absoluta styrka.
