XIX. Liniebyggnad; kabelnedläggning; kabelreparation
•523

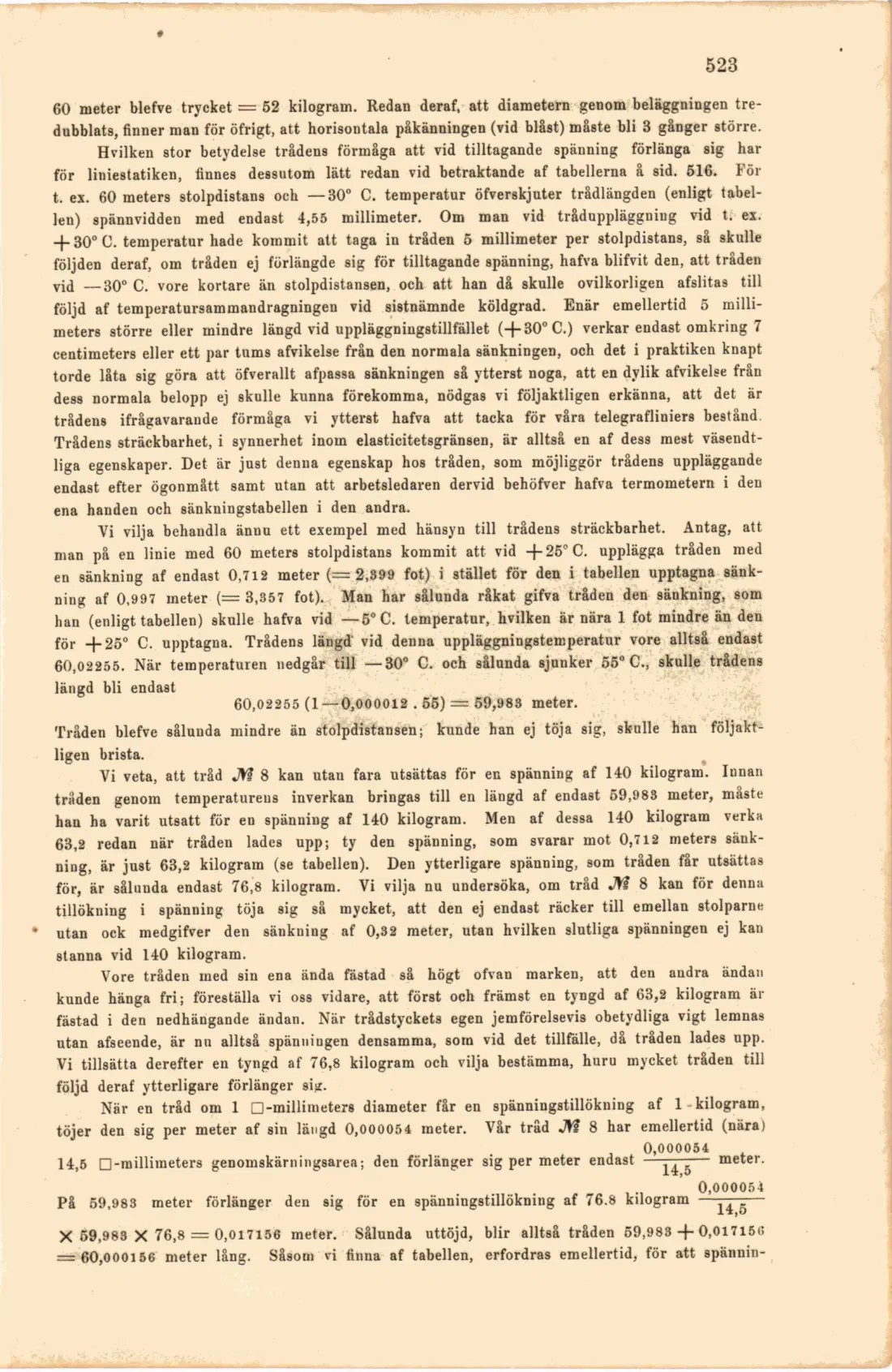

60 meter blefve trycket = 52 kilogram. Redan deraf, att diametern genom beläggningen tre-dubblata, finner man för öfrigt, att horisontala påkänningen (vid blåst) måste bli 3 gånger större.
Hvilken stor betydelse trådens förmåga att vid tilltagande spänning förlänga sig har för liniestatiken, finnes dessutom lätt redan vid betraktande af tabellerna å sid. 516. För t. ex. 60 meters stolpdistans och —30° C. temperatur öfverskjuter trådlängden (enligt tabellen) spännvidden med endast 4,55 millimeter. Om man vid tråduppläggniug vid t. ex. + 30° C. temperatur hade kommit att taga in tråden 5 millimeter per stolpdistans, så skulle följden deraf, om tråden ej förlängde sig för tilltagande spänning, hafva blifvit den, att tråden vid ■—30° C. vore kortare än stolpdistansen, och att han då skulle ovilkorligen afslitas till följd af temperatursammandragningen vid sistnämnde köldgrad. Enär emellertid 5 millimeters större eller mindre längd vid uppläggniugstillfället (+30° C.) verkar endast omkring 7 centimeters eller ett par tums afvikelse från den normala sänkningen, och det i praktiken knapt torde låta sig göra att öfverallt afpassa sänkningen så ytterst noga, att en dylik afvikelse från dess normala belopp ej skulle kunna förekomma, nödgas vi följaktligen erkänna, att det är trådens ifrågavarande förmåga vi ytterst hafva att tacka för våra telegrafliniers bestånd Trådens sträckbarhet, i synnerhet inom elasticitetsgränsen, är alltså en af dess mest väsendtliga egenskaper. Det är just denna egenskap hos tråden, som möjliggör trådens uppläggande endast efter ögonmått samt utan att arbetsledaren dervid behöfver hafva termometern i den ena handen och sänkningstabellen i den andra.
Vi vilja behandla ännu ett exempel med hänsyn till trådens sträckbarhet. Antag, att man på en linie med 60 meters stolpdistans kommit att vid +25° C. upplägga tråden med en sänkning af endast 0,712 meter (= 2,399 fot) i stället för den i tabellen upptagna sänkning af 0,997 meter (= 3,357 fot). Man har sålunda råkat gifva tråden den sänkning, som han (enligt tabellen) skulle hafva vid —5° C. temperatur, hvilken är nära 1 fot mindre än den för +25° C. upptagna. Trådens längd vid denna nppläggningstemperatur vore alltså endast 60,02255. När temperaturen nedgår till —30° C. och sålunda sjunker 55° C., skulle trådens längd bli endast
60,02255 (1—0,000012 . 55) = 69,983 meter. Tråden blefve sålunda mindre än stolpdistansen; kunde han ej töja sig, skulle han följaktligen brista.
Vi veta, att tråd J
