XIX. Liniebyggnad; kabelnedläggning; kabelreparation
•541
Vid torr väderlek är totalafledningen rinea, men går till allra största delen direkte från tråden. Ju fuktigare luften är, desto större är isolatorernas andel i totalafledningen.
På felfria telegraflinjer, hvilkas ledningstråd har omkring 0,14 tums diameter, och på hvilka afståndet mellan stolparne utgör vidpass 150 fot, belöper sig, vid fnktig väderlek, på isolatorerna högst 25 % af totalafledningen samt på tråden åtminstone 75 % af samma afledning, om nemligen isolatorer af bästa konstruktion användas (dubbelkupiga af äkta porslin). Då glashattar användas, är i detta fall afledningen fördelad nästan lika mellan tråden och hattarne.
En enda direkt beröring mellan tråd och stolpe afleder lika mycket som 2400 isolatorer (d. v. s. lika mycket som samtliga isolatorerna på en linie om 12 mils längd).
Ledning genom massan eger ej rum hos isolatorer af glas eller äkta porslin. Hatt-afledningen betingas af kondensation af vattendunster på isolatorernas yta. Denna bör vara särdeles jemn och slät,' och isolatorernas form sådan, att fuktighetslagret erbjuder en lång och smal väg åt afledningen.
Den direkta afledningen från tråden synes vara större i närheten af stolparne än på något afstånd från dem.

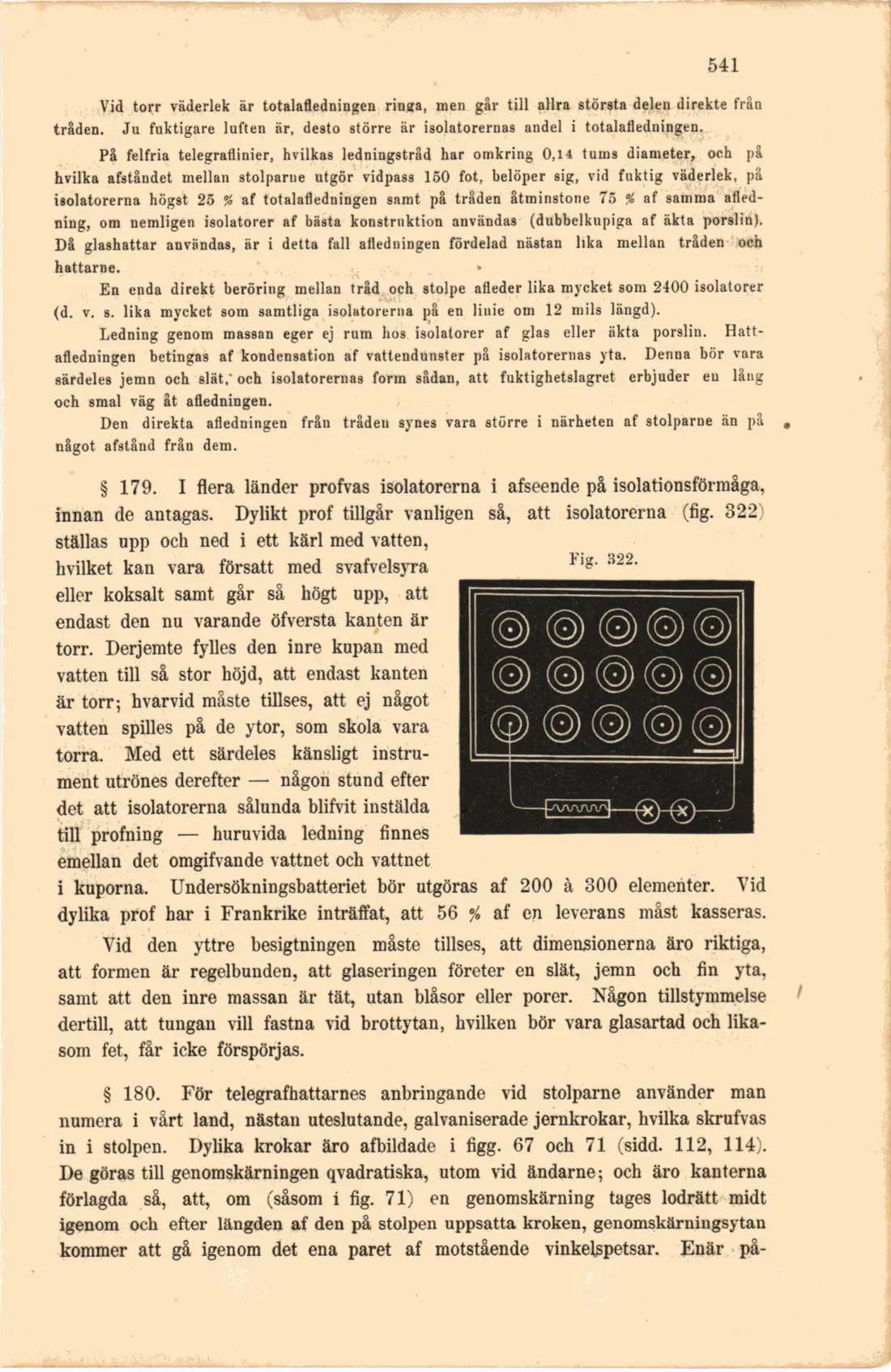

§ 179. I flera länder pröfvas isolatorerna i afseende på isolationsförmåga, innan de antagas. Dylikt prof tillgår vanligen så, att isolatorerna (fig. 322) ställas upp och ned i ett kärl med vatten, hvilket kan vara försatt med svafvelsyra eller koksalt samt går så högt upp, att endast den nu varande öfversta kanten är torr. Derjemte fylles den inre kupan med vatten till så stor höjd, att endast kanten är torr-, hvarvid måste tillses, att ej något vatten spilles på de ytor, som skola vara torra. Med ett särdeles känsligt instrument utrönes derefter — någon stund efter det att isolatorerna sålunda blifvit instälda till profning — huruvida ledning finnes emellan det omgifvande vattnet och vattnet i kuporna. Undersökningsbatteriet bör utgöras af 200 à 300 elementer. Vid dylika prof har i Frankrike inträffat, att 56 % af en leverans måst kasseras.
Vid den yttre besigtningen måste tillses, att dimensionerna äro riktiga, att formen är regelbunden, att glaseringen företer en slät, jemn och fin yta, samt att den inre massan är tät, utan blåsor eller porer. Någon tillstymmelse dertill, att tungan vill fastna vid brottytan, hvilken bör vara glasartad och likasom fet, får icke förspörjas.
§ 180. För telegrafhattarnes anbringande vid stolparne använder man numera i vårt land, nästan uteslutande, galvaniserade jernkrokar, hvilka skrufvas in i stolpen. Dylika krokar äro afbildade i figg. 67 och 71 (sidd. 112, 114). De göras till genomskärningen qvadratiska, utom vid ändarne; och äro kanterna förlagda så, att, om (såsom i fig. 71) en genomskärning tages lodrätt midt igenom och efter längden af den på stolpen uppsatta kroken, genomskärningsytan kommer att gå igenom det ena paret af motstående vinkelspetsar. Enär på-
Fig. 322.
