Lärobok i telegrafi

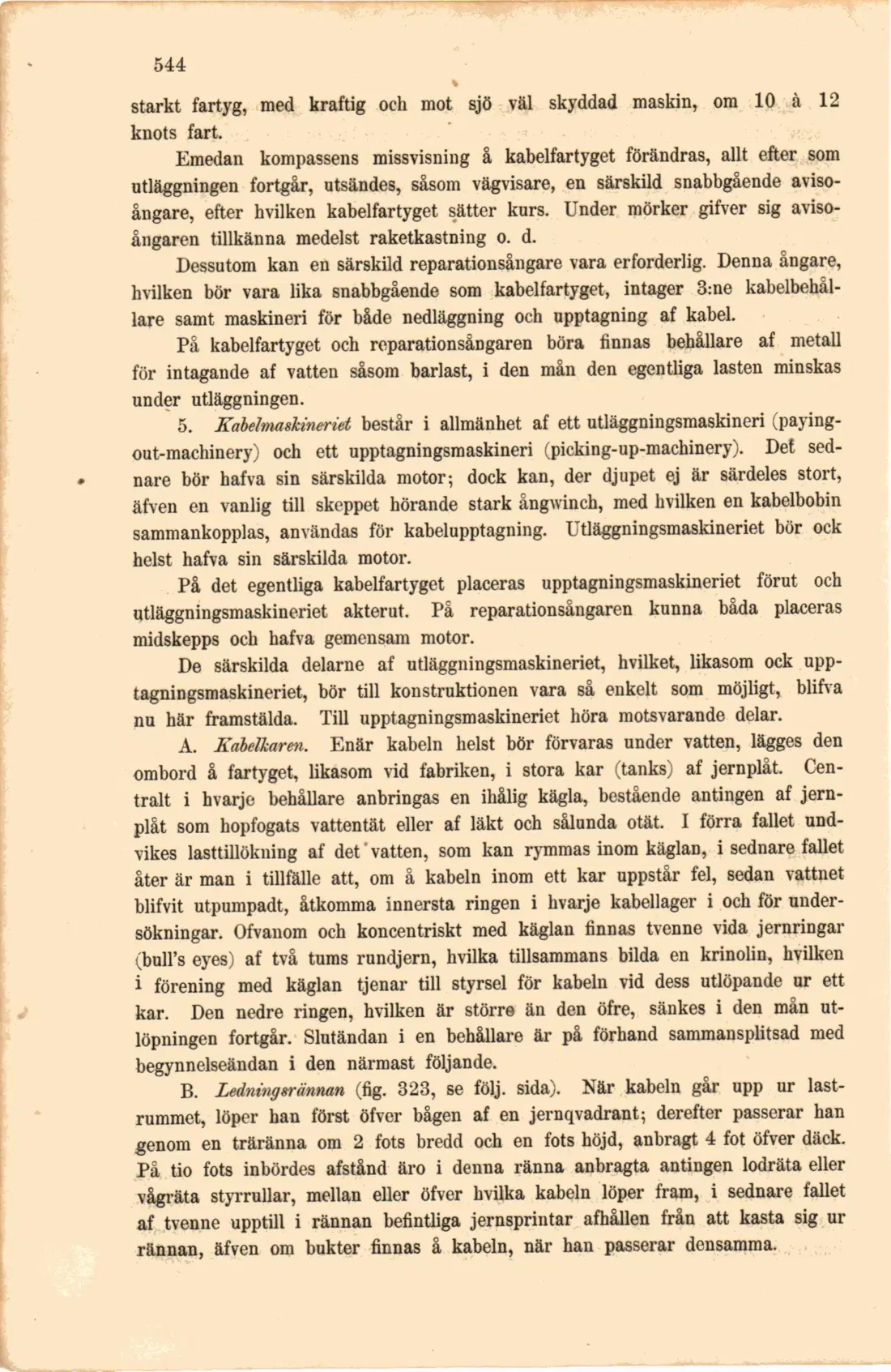

Fig. 323.

•545

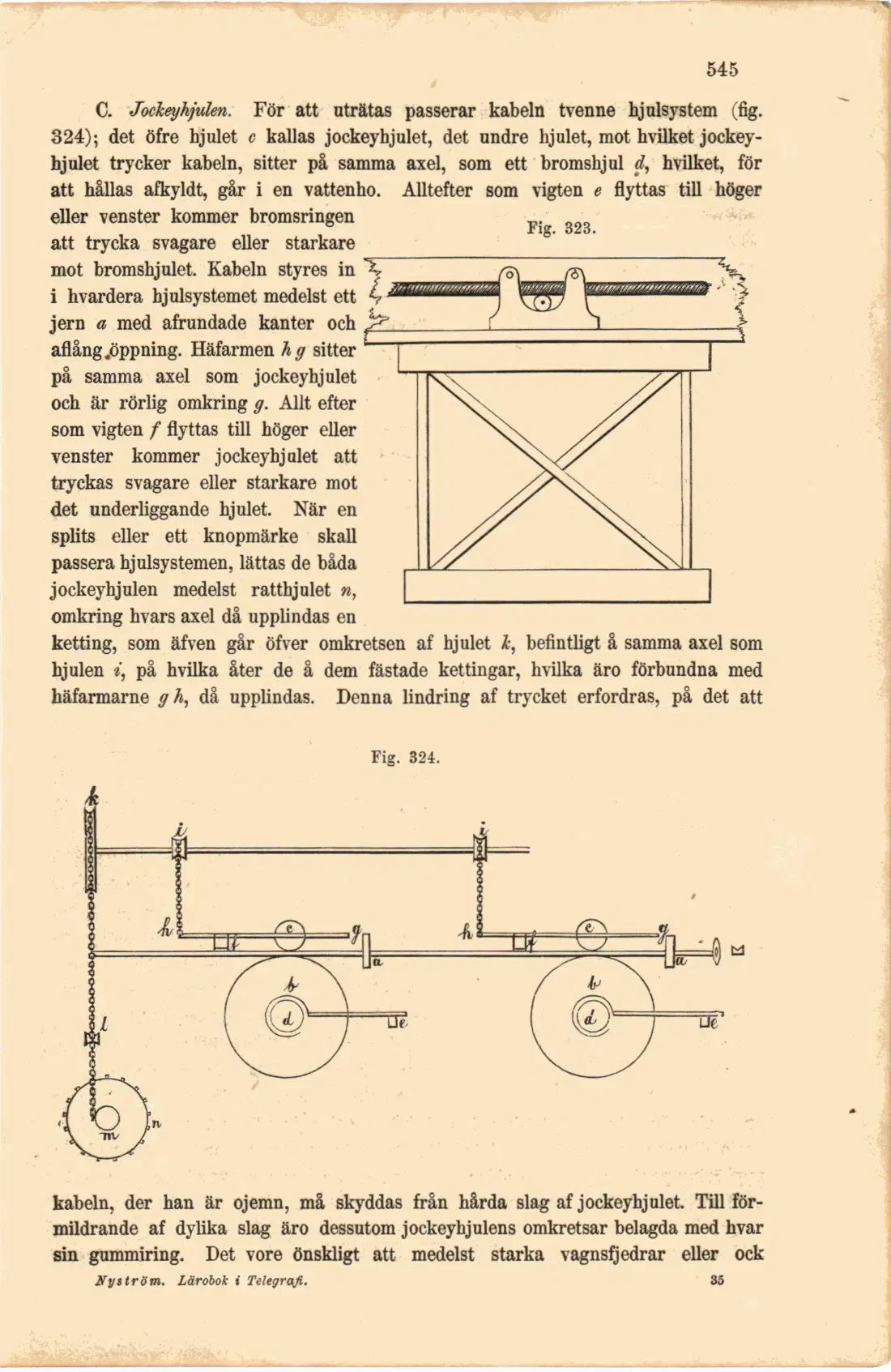

C. Jockeyhjulen. För att uträtas passerar kabeln tvenne hjulsystem (fig. 324); det öfre hjulet c kallas jockeyhjulet, det undre hjulet, mot hvilket jockey-hjulet trycker kabeln, sitter på samma axel, som ett bromshjul d, hvilket, för att hållas afkyldt, går i en vattenho. Alltefter som vigten e flyttas till höger eller venster kommer bromsringen att trycka svagare eller starkare mot bromshjulet. Kabeln styres in

i hvardera hjulsystemet medelst ett — ■ ......

jern a med afrundade kanter och aflång.öppning. Häfarmen h g sitter på samma axel som jockeyhjulet och är rörlig omkring g. Allt efter som vigten f flyttas till höger eller venster kommer jockeyhjulet att tryckas svagare eller starkare mot det underliggande hjulet. När en splits eller ett knopmärke skall passera hjulsystemen, lättas de båda jockeyhjulen medelst ratthjulet n, omkring hvars axel då upplindas en

ketting, som äfven går öfver omkretsen af hjulet k, befintligt å samma axel som hjulen «', på hvilka åter de å dem fästade kettingar, hvilka äro förbundna med häfarmarne gh, då upplindas. Denna lindring af trycket erfordras, på det att

Fig. 324.

kabeln, der han är ojemn, må skyddas från hårda slag af jockeyhjulet. Till förmildrande af dylika slag äro dessutom jockeyhjulens omkretsar belagda med hvar sin gummiring. Det vore önskligt att medelst starka vagnsfjedrar eller ock

Nyström. Lärobok i Telegrafi. 35
