Grufbrytningens ursprung och historia

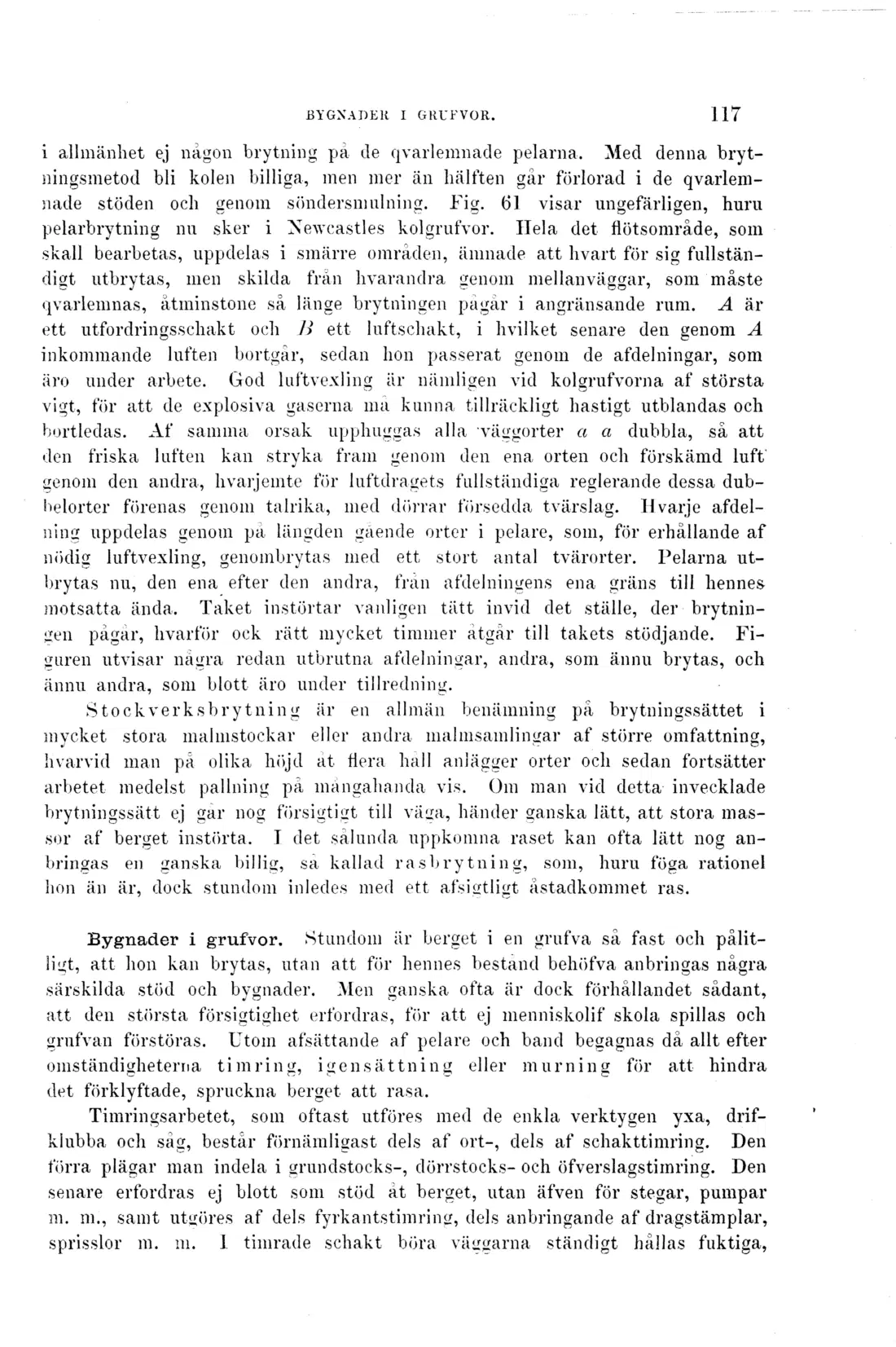

BYGNADER I GRUFVOR. 117
i allmänhet ej någon brytning på de qvarlemnacle pelarna. Med denna brytningsmetod bli kolen billiga, men mer än hälften går förlorad i de qvarlemnade stöden och genom söndersmulning. Fig. 61 visar ungefärligen, huru pelarbrytning nu sker i Newcastles kolgrufvor. Hela det flötsområde, som skall bearbetas, uppdelas i smärre områden, ämnade att hvart för sig fullständigt utbrytas, men skilda frän hvarandra genom mellanväggar, som måste qvarlemnas, åtminstone så länge brytningen pågår i angränsande rum. A är ett utfordringssehakt och B ett luftschakt, i hvilket senare den genom A inkommande luften bortgår, sedan hon passerat genom de afdelningar, som äro under arbete. God luftvexling är nämligen vid kolgrufvorna af största vigt, för att de explosiva gaserna ma kunna tillräckligt hastigt utblandas och bortledas. Af samma orsak upphuggas alla 'väggorter a a dubbla, så att den friska luften kan stryka fram genom den ena orten och förskämd luft genom den andra, hvarjemte för luftdragets fullständiga reglerande dessa dubbelorter förenas genom talrika, med dörrar försedda tvärslag. H varje afdelning uppdelas genom pa längden gående orter i pelare, som, för erhållande af nödig luftvexling, genombrytas med ett stort antal tvärorter. Pelarna utbrytas nu, den ena efter den andra, frän afdelningens ena gräns till hennes motsatta ända. Taket instörtar vanligen tätt invid det ställe, der brytningen pågår, hvarför ock rätt mycket timmer åtgår till takets stödjande. Figuren utvisar några redan utbrutna afdelningar, andra, som ännu brytas, och ännu andra, som blott äro under tillredning.
Stockverksbrytning är en allmän benämning på brytningssättet i mycket stora malmstockar eller andra malmsamlingar af större omfattning, h varvid man på olika höjd at flera hall anlägger orter och sedan fortsätter arbetet medelst pallning på mångahanda vis. Om man vid detta invecklade brytningssätt ej går nog försigtigt till väga, händer ganska lätt, att stora massor af berget instörta. I det sålunda uppkomna raset kan ofta lätt nog anbringas en ganska billig, sa kallad rasbrytning, som, huru foga rationel hon än är, dock stundom inledes med ett afsigtligt åstadkommet ras.
Bygnader i grufvor. Stundom är berget i en grufva så fast och pålitligt, att hon kan brytas, utan att för hennes bestand behöfva anbringas några särskilda stöd och bygnader. Men ganska ofta är dock förhållandet sådant, att den största försigtighet erfordras, för att ej menniskolif skola spillas och grufvan förstöras. Utom afsättande af pelare och band begagnas då allt efter omständigheterna timring, i gensättning eller murning för att hindra det förklyftade, spruckna berget att rasa.
Timringsarbetet, som oftast utföres med de enkla verktygen yxa, drifklubba och såg, består förnämligast dels af ort-, dels af schakttimring. Den förra plägar man indela i grundstocks-, dörrstocks- och öfverslagstimring. Den senare erfordras ej blott som stöd åt berget, utan äfven för stegar, pumpar m. ni., samt utgöres af dels fyrkantstimring, dels anbringande af dragstämplar, sprisslor m. m. 1 timrade schakt böra väggarna ständigt hållas fuktiga,
