Om selektortelefon i järnvägarnas tjänst

ALLMANNA AVDELNINGEN

199

0 juni 1923

lindre å i mfd med induktionsfria motstånd (för gnistimpning), erforderliga strömbrytare och säkerhetsappa-

tter m. m.

Lokalreläet har till uppgift att tillkoppla linjebatteriet, i snart en nyckel sättes igång, och åter frånkoppla det, är nyckelhjulet slutat sin rörelse. Reläet påverkas av jkalbatteriet, som slutes över klämniorna K\ och K$ enom tjäderns .v beröring med kontakthjulet, dvs. under ela tiden nyckeln fungerar. Reläet har ioo hms motstånd och fordrar 0,075 — 0,1 amp. röm.

SPolväxlingsreläet har till uppgift att växla njebatteriets poler i förhållande till ledninens branscher. Även detta relä får ström ån lokalbatteriet, över Ki och K2, men idast då fjädrarna x och y komma i konikt med varandra. Reläet har 25 ohms lOtstånd och fordrar 0,3 — 0,4 amp. ström.

(7r/2 å 8 sek.). Vanlig induktorström från en telefonapparat kan således ej heller åstadkomma steghjulets frammatning (se vidare nedan). Ej heller påverkas selektorerna av ström som induceras från kraftnät eller från elektrisk järnväg, som drives med växelström.

På samma axel som steghjulet finnes även anbragt ett större, ringformat hjul. det s. k. code- eller kontakthju- T

>*d m rtt 51 r Oj «

n» S8 / ^6öoffn

K.

— ' WWVMAq

Q Q

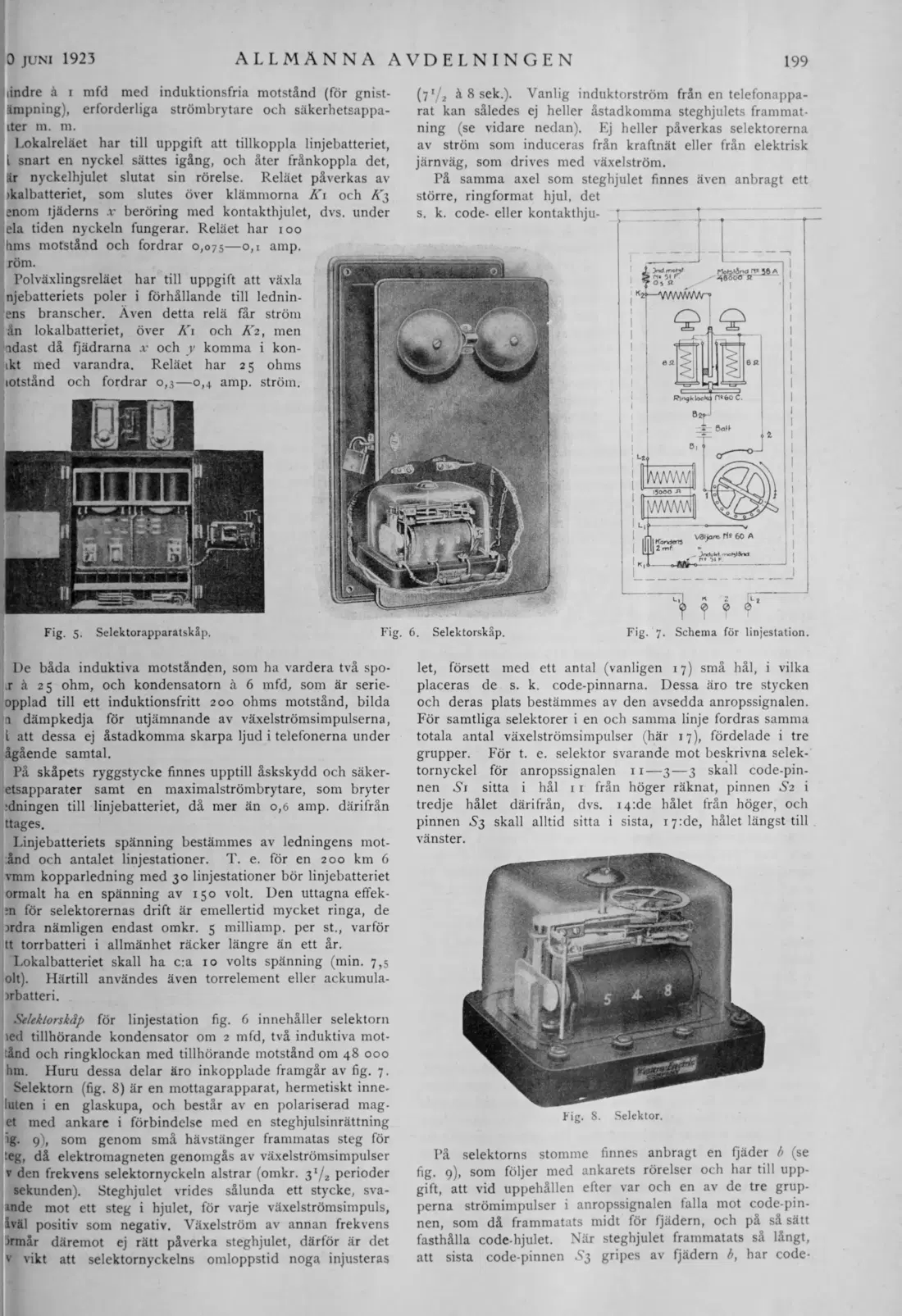

Fig. 5. Selektorapparatskåp.

Fig. 6. Selektorskåp.

Fig. 7. Schema för linjestation.

De båda induktiva motstånden, som ha vardera två spo- .r å 25 ohm, och kondensatorn ä 6 mfd, som är serieopplad till ett induktionsfritt 200 ohms motstånd, bilda ti dämpkedja för utjämnande av växelströmsimpulserna, i att dessa ej åstadkomma skarpa ljud i telefonerna under ågående samtal.

På skåpets ryggstycke finnes upptill åskskydd och säkeretsapparater samt en maximalströmbrytare, som bryter :dningen till linjebatteriet, då mer än 0,6 amp. därifrån ttages.

Linjebatteriets spänning bestämmes av ledningens mot- :ånd och antalet linjestationer. T. e. för en 200 km 6 vmm kopparledning med 30 linjestationer bör linjebatteriet ormalt ha en spänning av 150 volt. Den uttagna effek- ?n för selektorernas drift är emellertid mycket ringa, de Drdra nämligen endast omkr. 5 milliamp. per st., varför tt torrbatteri i allmänhet räcker längre än ett år.

Lokalbatteriet skall ha c:a 10 volts spänning (min. 7,5 olt). Härtill användes även torrelement eller ackumula- )rbatteri.

Selektorskåp för linjestation fig. 6 innehåller selektorn ted tillhörande kondensator om 2 mfd, två induktiva mot- .ånd och ringklockan med tillhörande motstånd om 48 000 hm. Huru dessa delar äro inkopplade framgår av fig. 7.

Selektorn (fig. 8) är en mottagarapparat, hermetiskt inneluten i en glaskupa, och består av en polariserad maget med ankare i förbindelse med en steghjulsinrättning ig. 9), som genom små hävstänger frammatas steg för teg, då elektromagneten genomgås av växelströmsimpulser v den frekvens selektornyckeln alstrar (omkr. 3I/2 perioder

sekunden). Steghjulet vrides sålunda ett stycke, svamde mot ett steg i hjulet, för varje växelströmsimpuls, aväl positiv som negativ. Växelström av annan frekvens irmår däremot ej rätt påverka steghjulet, därför är det v vikt att selektornyckelns omloppstid noga injusteras

let, försett med ett antal (vanligen 17) små hål, i vilka placeras de s. k. code-pinnarna. Dessa äro tre stycken och deras plats bestämmes av den avsedda anropssignalen. För samtliga selektorer i en och samma linje fordras samma totala antal växelströmsimpulser (här 17), fördelade i tre grupper. För t. e. selektor svarande mot beskrivna selektornyckel för anropssignalen 11 — 3 — 3 skall code-pinnen Äi sitta i hål 1 1 från höger räknat, pinnen S2 i tredje hålet därifrån, dvs. i4-.de hålet från höger, och pinnen ^3 skall alltid sitta i sista, i7:de, hålet längst till vänster.

Fig. 8. Selektor.

På selektorns stomme finnes anbragt en fjäder b (se fig. 9), som följer med ankarets rörelser och har till uppgift, att vid uppehållen efter var och en av de tre grupperna strömimpulser i anropssignalen talla mot code-pinnen, som då frammatats midt för fjädern, och pa sa sätt fasthålla code-hjulet. När steghjulet frammatats så långt, att sista code-pinnen £3 gripes av fjädern b , har code-
