har emellertid sin lärlingsutbildning så godt som oordnad, och kan ett dylikt sakläge ej länge fortfara. Det förefaller ej otänkbart, att en ordnad lärlingsutbildning inom industrien i samband med lärlings- och yrkesskoleundervisning skulle kunna kombineras med praktik och för¬
studier för inträde i tekniska fackskolor, varigenom åtminstone dessa skulle få sin praktikfråga löst på ett för industrien mindre betungande sätt under förutsättning, att under alla omständigheter åtgärder för förbättrad lärlingsutbildning vidtagas. Karl E. Enksson.

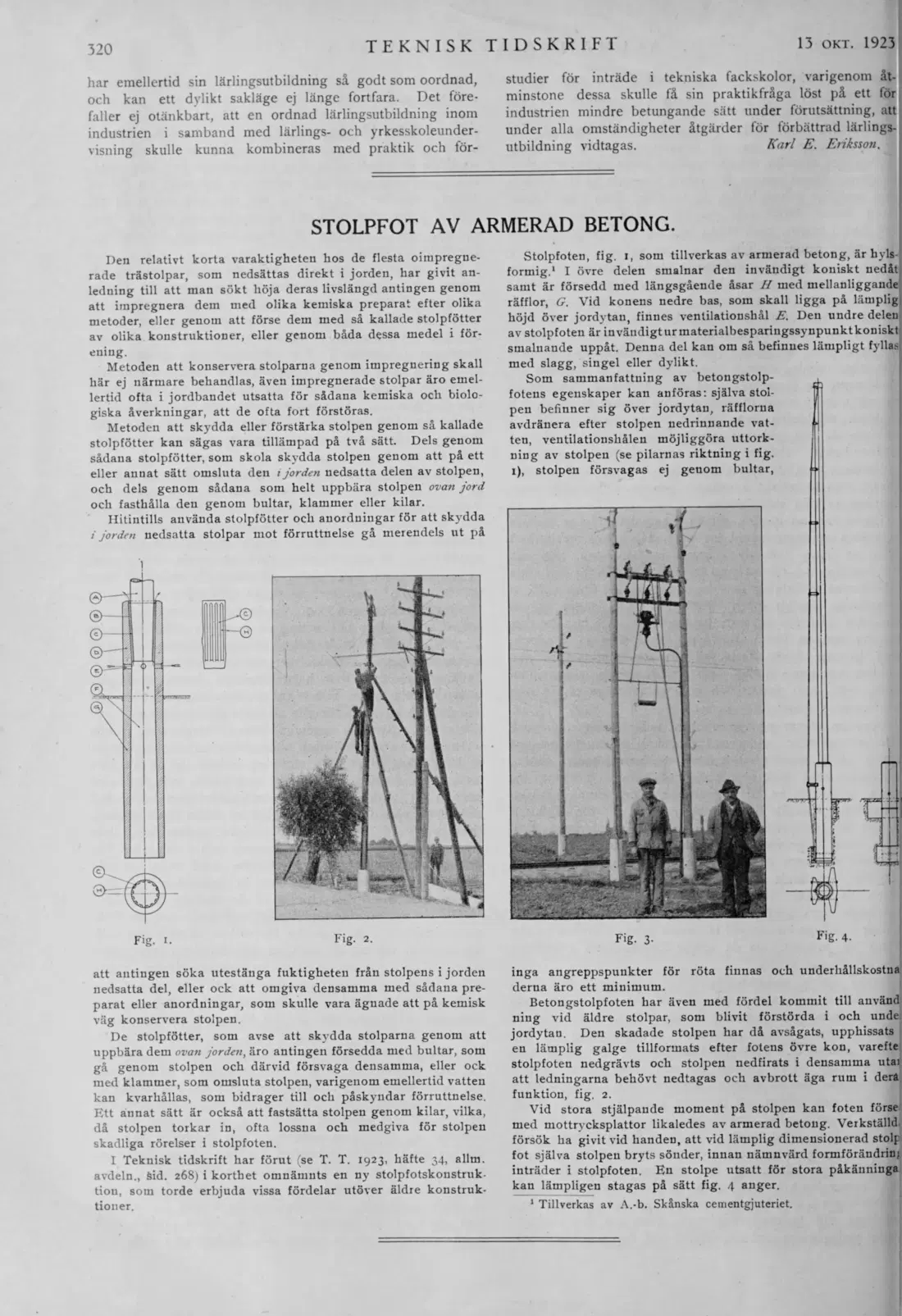

STOLPFOT AV ARMERAD BETONG.
Den relativt korta varaktigheten hos de flesta oimpregnerade trästolpar, som nedsättas direkt i jorden, har givit anledning till att man sökt höja deras livslängd antingen genom att impregnera dem med olika kemiska preparat efter olika metoder, eller genom att förse dem med så kallade stolpfötter av olika konstruktioner, eller genom båda dessa medel i förening.
Metoden att konservera stolparna genom impregnering skall här ej närmare behandlas, även impregnerade stolpar äro emellertid ofta i jordbandet utsatta för sådana kemiska och biologiska åverkningar, att de ofta fort förstöras.
Metoden att skydda eller förstärka stolpen genom så kallade stolpfötter kan sägas vara tillämpad på två sätt. Dels genom sådana stolpfötter, som skola skydda stolpen genom att på ett eller annat sätt omsluta den i jorden nedsatta delen av stolpen, och dels genom sådana som helt uppbära stolpen ovan jord och fasthålla den genom bultar, klämmer eller kilar.
Hitintills använda stolpfötter och anordningar för att skydda i jorde 71 nedsatta stolpar mot förruttnelse gå merendels ut på
Fig. 2.
Stolpfoten, fig. i, som tillverkas av armerad betong, är hyls formig.1 I övre delen smalnar den invändigt koniskt nedåt samt är försedd med längsgående åsar H med mellanliggande räfflor, G. Vid könens nedre bas, som skall ligga på lämplig höjd över jordytan, finnes ventilationshål E. Den undre delen av stolpfoten är invändigturmaterialbesparingssynpunktkoniskt smalnande uppåt. Denna del kan om så befinnes lämpligt fyllas; med slagg, singel eller dylikt.
Som sammanfattning av betongstolp- ,
fotens egenskaper kan anföras: själva stolpen befinner sig över jordytan, räfflorna avdränera efter stolpen nedrinnande vatten, ventilationshålen möjliggöra uttorkning av stolpen (se pilarnas riktning i fig. i), stolpen försvagas ej genom bultar,
Fig. 3-
Fig. 4-
att antingen söka utestänga fuktigheten från stolpens i jorden nedsatta del, eller ock att omgiva densamma med sådana preparat eller anordningar, som skulle vara ägnade att på kemisk väg konservera stolpen.
De stolpfötter, som avse att skydda stolparna genom att uppbära dem ovan jorden , äro antingen försedda med bultar, som gå genom stolpen och därvid försvaga densamma, eller ock med klämmer, som omsluta stolpen, varigenom emellertid vatten kan kvarhållas, som bidrager till och påskyndar förruttnelse. Ett annat sätt är också att fastsätta stolpen genom kilar, vilka, då stolpen torkar in, ofta lossna och medgiva för stolpen skadliga rörelser i stolpfoten.
I Teknisk tidskrift har förut (se T. T. 1923, häfte 34, allm. avdeln., Sid. 268) i korthet omnämnts en ny stolpfotskonstruktion, som torde erbjuda vissa fördelar utöver äldre konstruktioner.
inga angreppspunkter för röta finnas och underhållskostna derna äro ett minimum.
Betongstolpfoten har även med fördel kommit till använd ning vid äldre stolpar, som blivit förstörda i och unde jordytan. Den skadade stolpen har då avsågats, upphissats en lämplig galge tillformats efter fotens övre kon, varefte stolpfoten nedgrävts och stolpen nedfirats i densamma utai att ledningarna behövt nedtagas och avbrott äga rum i derå funktion, fig. 2.
Vid stora stjälpande moment på stolpen kan foten förse med mottrycksplattor likaledes av armerad betong. Verkställd försök ha givit vid handen, att vid lämplig dimensionerad stolp fot själva stolpen bryts sönder, innan nämnvärd formförändrinj inträder i stolpfoten. En stolpe utsatt för stora påkänninga kan lämpligen stagas på sätt fig. 4 anger.
1 Tillverkas av A. -b. Skånska cementgjuteriet.
