13. Telegrafen
påverkades af den elektriska strömmen, är det väsentliga här ett stycke mjukt jern, som genom strömmens inverkan förvandlas till en magnet. Genom att omvexlande sluta och öppna den elektriska kedjan, i hvilken elektromagnetens tråd-lindning är insatt, blir ett framför honom befintligt jern, ankaret, än draget, än åter lössläpt och sålunda en dubbel rörelse åstadkommen, som på flerfaldigt sätt kan användas till frambringande af tecken.

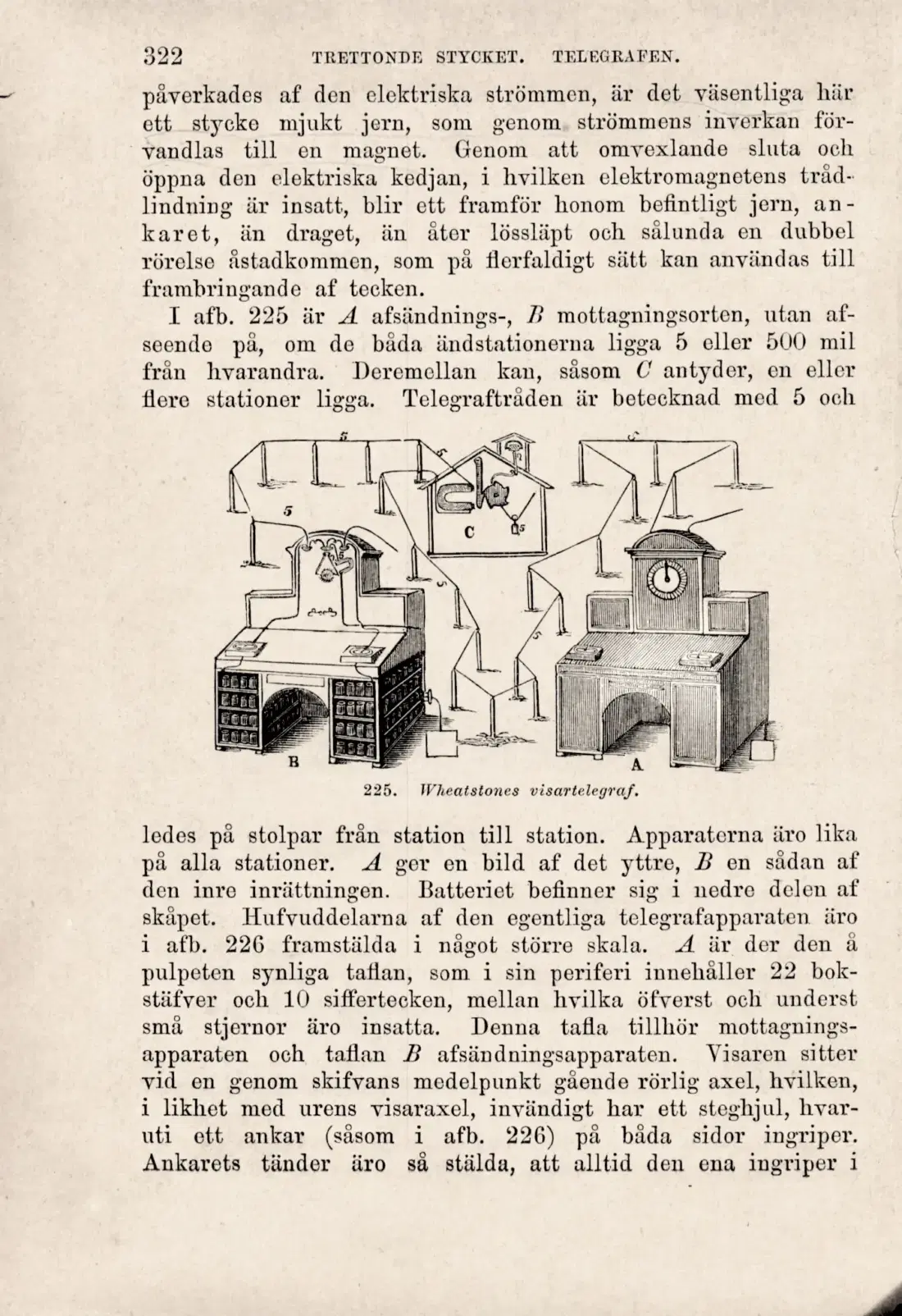

I afb. 225 är A afsändnings-, B mottagningsorten, utan af-seende på, om de båda ändstationerna ligga 5 eller 500 mil från hvarandra. Deremellan kan, såsom C antyder, en eller flere stationer ligga. Telegraftråden är betecknad med 5 ocli
225. Wheatstones visartelegraf.

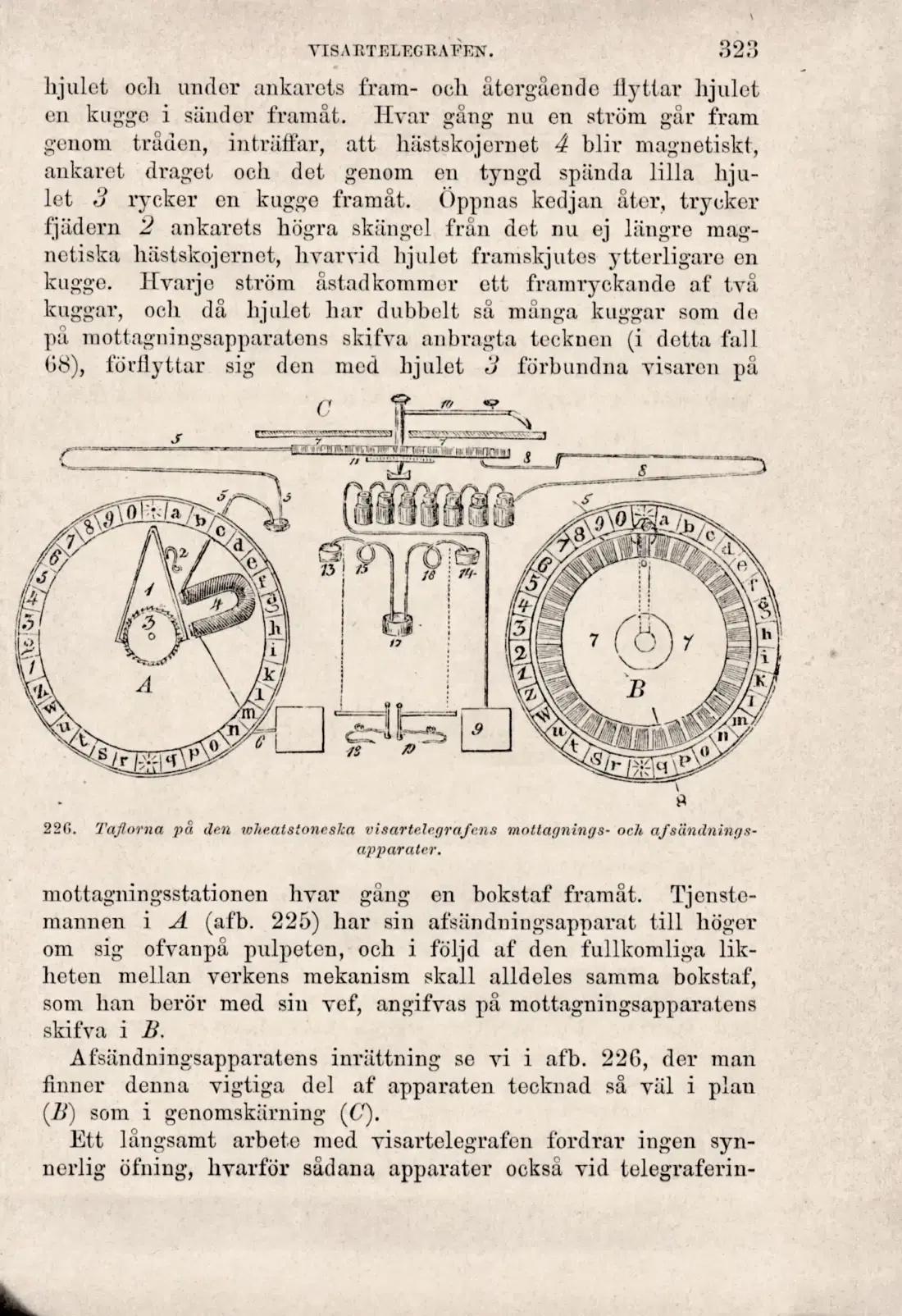

ledes på stolpar från station till station. Apparaterna äro lika på alla stationer. A ger en bild af det yttre, B en sådan af den inre inrättningen. Batteriet befinner sig i nedre delen af skåpet. Hufvuddelarna af den egentliga telegrafapparaten äro i afb. 226 framstälda i något större skala. A är der den å pulpeten synliga tafian, som i sin periferi innehåller 22 bokstäfver ocb 10 siffertecken, mellan hvilka öfverst ocb underst små stjernor äro insatta. Denna tafla tillhör mottagnings-apparaten och tafian B afsändningsapparaten. Visaren sitter vid en genom skifvans medelpunkt gående rörlig axel, hvilken, i likbet med urens visaraxel, invändigt bar ett steghjul, hvar-uti ett ankar (såsom i afb. 226) på båda sidor ingriper. Ankarets tänder äro så stälda, att alltid den ena ingriper i
