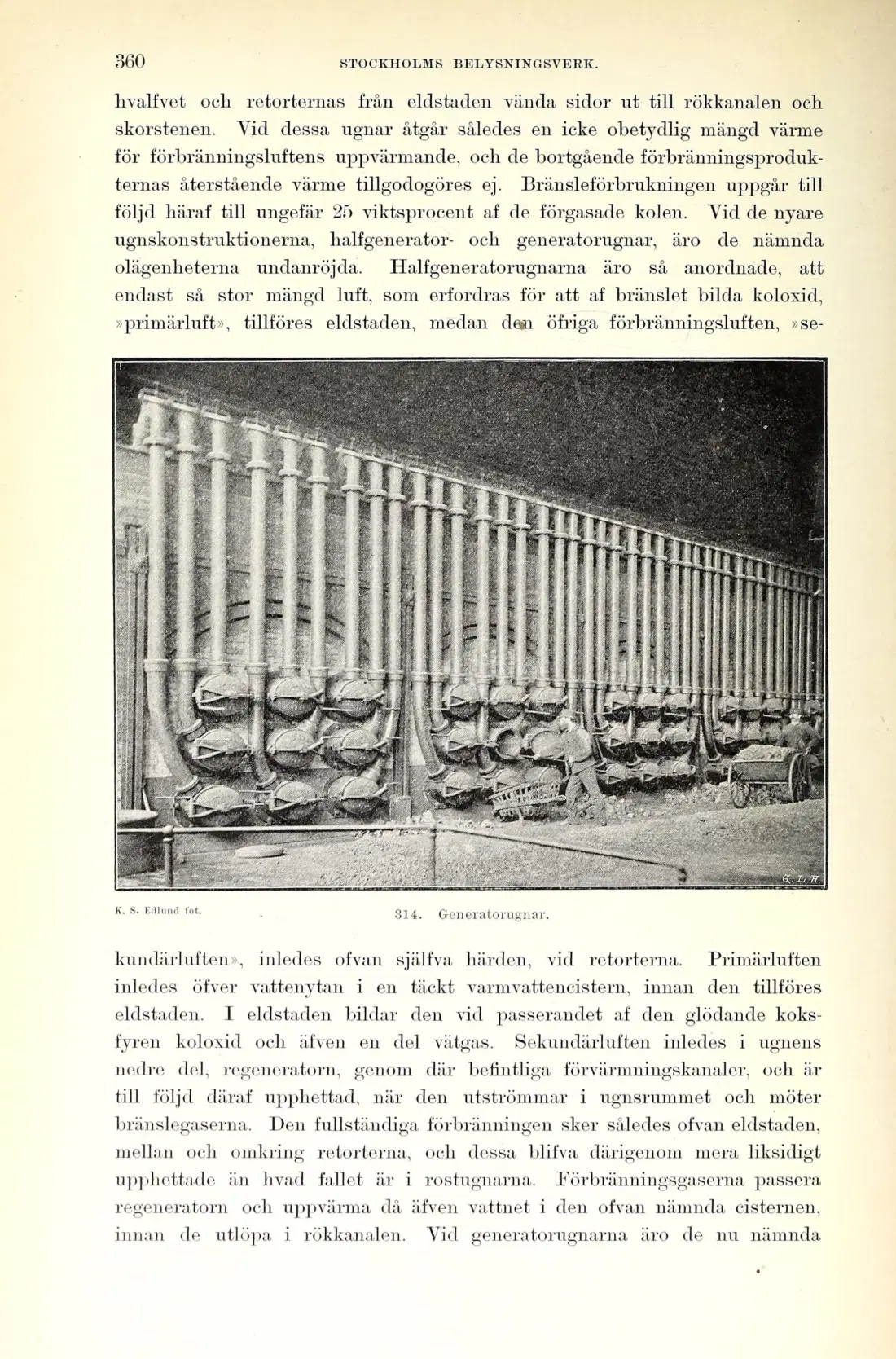

STOCKHOLMS BELYSNINGS VERK.
hvalfvet och retorternas från eldstaden vända sidor ut till rökkanalen och skorstenen. Yid dessa ugnar åtgår således en icke obetydlig mängd värme för förbränningsluftens uppvärmande, ocli de bortgående förbränningsprodukternas återstående värme tillgodogöres ej. Bränsleförbrukningen uppgår till följd häraf till ungefär 25 viktsprocent af de förgasade kolen. Yid de nyare ugnskonstruktionerna, lialfgenerator- ocli generatorugnar, äro de nämnda olägenheterna undanröjda. Halfgeneratorugnarna äro så anordnade, att endast så stor mängd luft, som erfordras för att af bränslet bilda koloxid, »primärluft», tillföres eldstaden, medan deai öfriga förbränningsluften, »se-
314. Generatorngnar.
kundärluften», inledes ofvan själfva härden, vid retorterna. Primärluften inledes öfver vattenytan i en täckt varmvattencistern, innan den tillföres eldstaden. I eldstaden bildar den vid passerandet af den glödande koks-fyren koloxid ocli äfven en del vätgas. Sekundärluften inledes i ugnens nedre del, regeneratorn, genom där befintliga förvärmningskanaler, ocli är till följd däraf upphettad, när den utströmmar i ugnsrummet ocli möter bränslegaserna. Den fullständiga förbränningen sker således ofvan eldstaden, mellan och omkring retorterna, och dessa blifva därigenom mera liksidigt upphettade än hvad fallet är i rostugnarna. Förbränningsgaserna passera regeneratorn ocli uppvärma då äfven vattnet i den ofvan nämnda cisternen, innan de utlöpa i rökkanalen. Yid generatorugnarna äro de nu nämnda
K. S. Edlund fot.
