TEKNISK TIDSKRIFT

10 [an. 1912

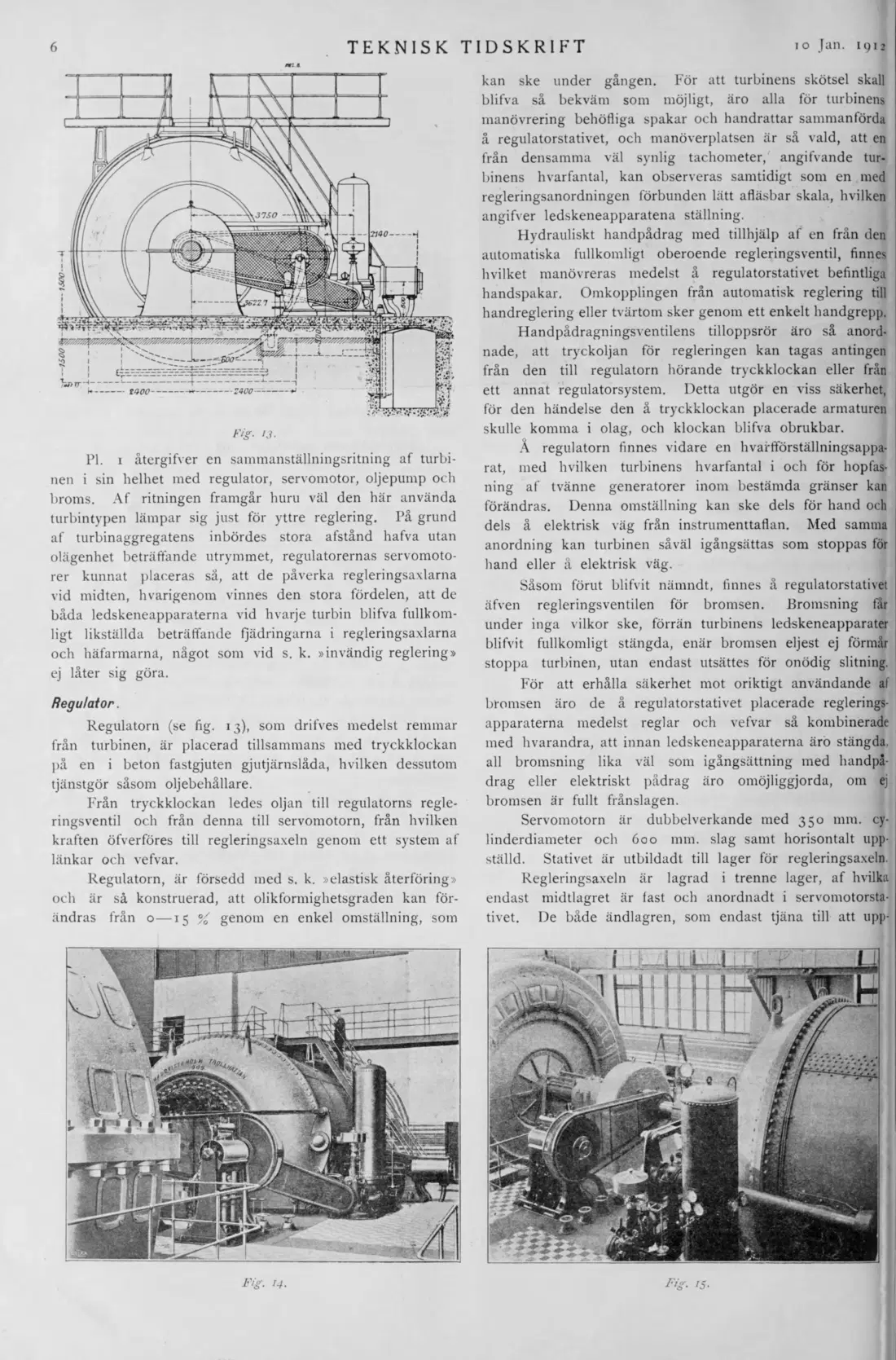

Pl. 1 återgifver en sammanställningsritning af turbinen i sin helhet med regulator, servomotor, oljepump och broms. Af ritningen framgår huru väl den här använda turbintypen lämpar sig just för yttre reglering. På grund af turbinaggregatens inbördes stora afstånd hafva utan olägenhet beträffande utrymmet, regulatorernas servomotorer kunnat placeras så, att de påverka regleringsaxlarna vid midten, hvarigenom vinnes den stora fördelen, att de båda ledskeneapparaterna vid hvarje turbin blifva fullkomligt likställda beträffande fjädringarna i regleringsaxlarna och häfarmarna, något som vid s. k. »invändig reglering» ej låter sig göra.

Regulator .

Regulatorn (se fig. 13), som drifves medelst remmar från turbinen, är placerad tillsammans med tryckklockan på en i beton fastgjuten gjutjärnslåda, hvilken dessutom tjänstgör såsom oljebehållare.

Från tryckklockan ledes oljan till regulatorns regleringsventil och från denna till servomotorn, från hvilken kraften öfverföres till regleringsaxeln genom ett system af länkar och vefvar.

Regulatorn, är försedd med s. k. »elastisk återföring» och är så konstruerad, att olikformighetsgraden kan förändras från o — 15 % genom en enkel omställning, som

kan ske under gången. För att turbinens skötsel skall blifva så bekväm som möjligt, äro alla för turbinens manövrering behöfliga spakar och handrattar sammanförda å regulatorstativet, och manöverplatsen är så vald, att en från densamma väl synlig tachometer, angifvande turbinens hvarfantal, kan observeras samtidigt som en med regleringsanordningen förbunden lätt afläsbar skala, hvilken angifver ledskeneapparatena ställning.

Hydrauliskt handpådrag med tillhjälp af en från den automatiska fullkomligt oberoende regleringsventil, finnes hvilket manövreras medelst å regulatorstativet befintliga handspakar. Omkopplingen från automatisk reglering till handreglering eller tvärtom sker genom ett enkelt handgrepp.

Handpådragningsventilens tilloppsrör äro så anordnade, att tryckoljan för regleringen kan tagas antingen från den till regulatorn hörande tryckklockan eller från ett annat regulatorsystem. Detta utgör en viss säkerhet, för den händelse den å tryckklockan placerade armaturen skulle komma i olag, och klockan blifva obrukbar.

A regulatorn finnes vidare en hvaffförställningsapparat, med hvilken turbinens hvarfantal i och för hopfasning af tvänne generatorer inom bestämda gränser kan förändras. Denna omställning kan ske dels för hand och dels å elektrisk väg från instrumenttaflan. Med samma anordning kan turbinen såväl igångsättas som stoppas för hand eller å elektrisk väg.

Såsom förut blifvit nämndt, finnes å regulatorstativet äfven regleringsventilen för bromsen. Bromsning får under inga vilkor ske, förrän turbinens ledskeneapparater blifvit fullkomligt stängda, enär bromsen eljest ej förmår stoppa turbinen, utan endast utsättes för onödig slitning.

För att erhålla säkerhet mot oriktigt användande af bromsen äro de å regulatorstativet placerade regleringsapparaterna medelst reglar och vefvar så kombinerade med hvarandra, att innan ledskeneapparaterna äro stängda, all bromsning lika väl som igångsättning med handpådrag eller elektriskt pådrag äro omöjliggjorda, om ej bromsen är fullt frånslagen.

Servomotorn är dubbelverkande med 350 mm. cylinderdiameter och 600 mm. slag samt horisontalt uppställd. Stativet är utbildadt till lager för regleringsaxeln.

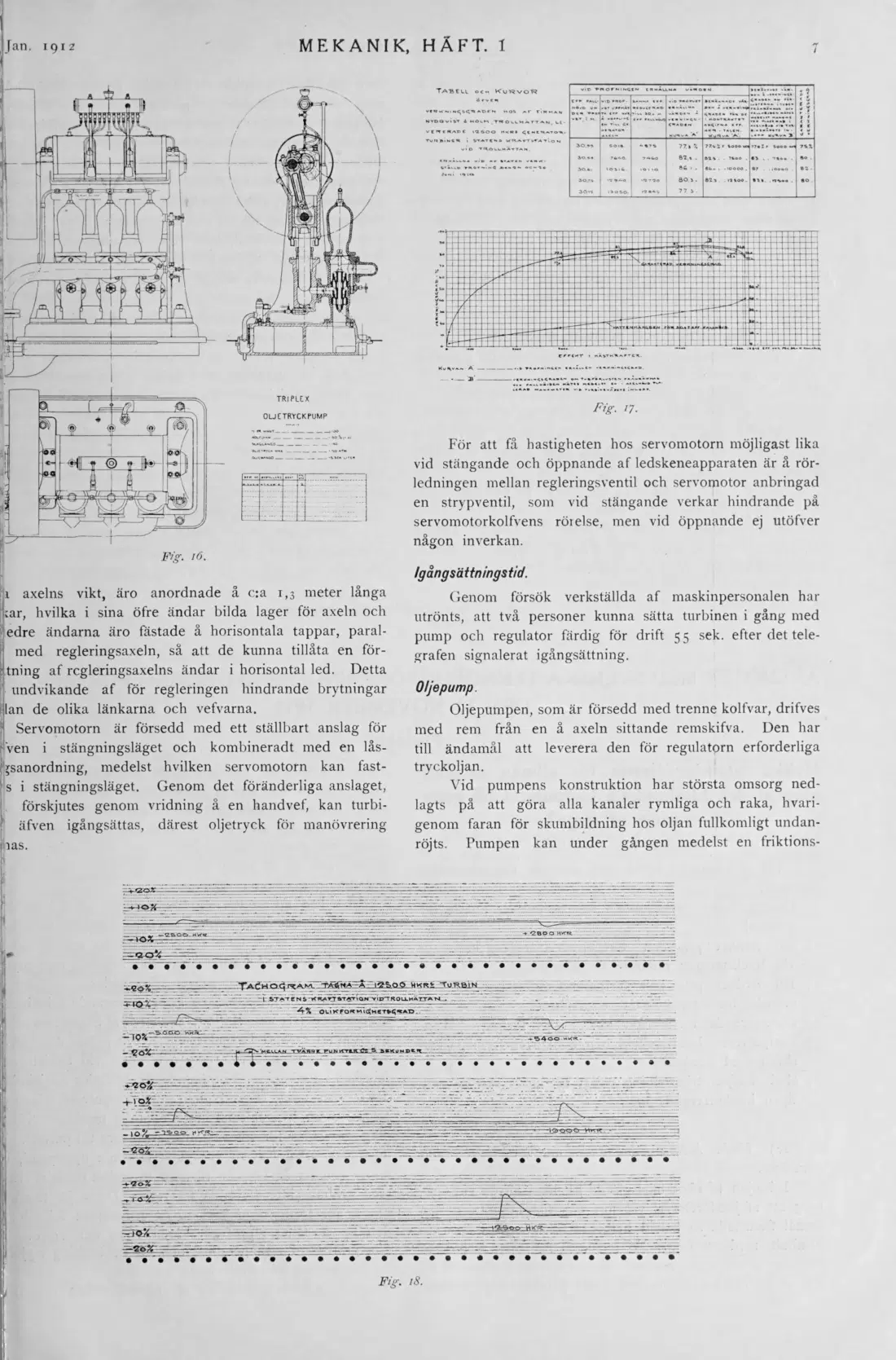

Regleringsaxeln är lagrad i trenne lager, af hvilka endast midtlagret är last och anordnadt i servomotorstativet. De både ändlagren, som endast tjäna till att upp-

Fig. 14.

Fig. 15-
